دستهبندی : موتور
چدنی اگزوز کرولا 90-93
Toyota Corolla 1990–1993 Cast-Iron Exhaust Manifold
1) معرفی فنی قطعه
منیفولد اگزوز چدنی کرولا 90–93 یک قطعه کلیدی در مدیریت خروج گازهای داغ موتورهای 4A-F/4A-FE و 5A-FE است. این منیفولد با استفاده از چدن آلیاژی با مقاومت حرارتی بالا ریخته‌گری شده و قادر است سیکل‌های شدید حرارتی (Hot/Cold Cycling) را بدون بروز ترک‌های Hairline تحمل کند. طراحی Runnerها بر پایه کاهش Back Pressure و هدایت متقارن پالس‌های خروجی است تا احتراق تمیز و ثابت در تمام دورهای موتور حفظ شود.
کیفیت سطح فلنج و ضخامت بهینه آن باعث آب‌بندی کامل با سرسیلندر می‌شود و از نشتی دود و صدای تق‌تق هنگام سرد کارکردن جلوگیری می‌کند. ساختار چدنی این قطعه لرزش را جذب کرده و در عین حال دوام بسیار بالا در استفاده‌های شهری و طولانی‌مدت ارائه می‌دهد.
2) جدول فیتمنت و سازگاری (Fitment)
| Part Name | Engine Codes | Model | Years |
|---|---|---|---|
| Exhaust Manifold (Cast Iron) | 4A-F / 4A-FE | Corolla E90 | 1990–1992 |
| Exhaust Manifold (Cast Iron) | 5A-FE | Corolla E100 (اوایل تولید) | 1992–1993 |

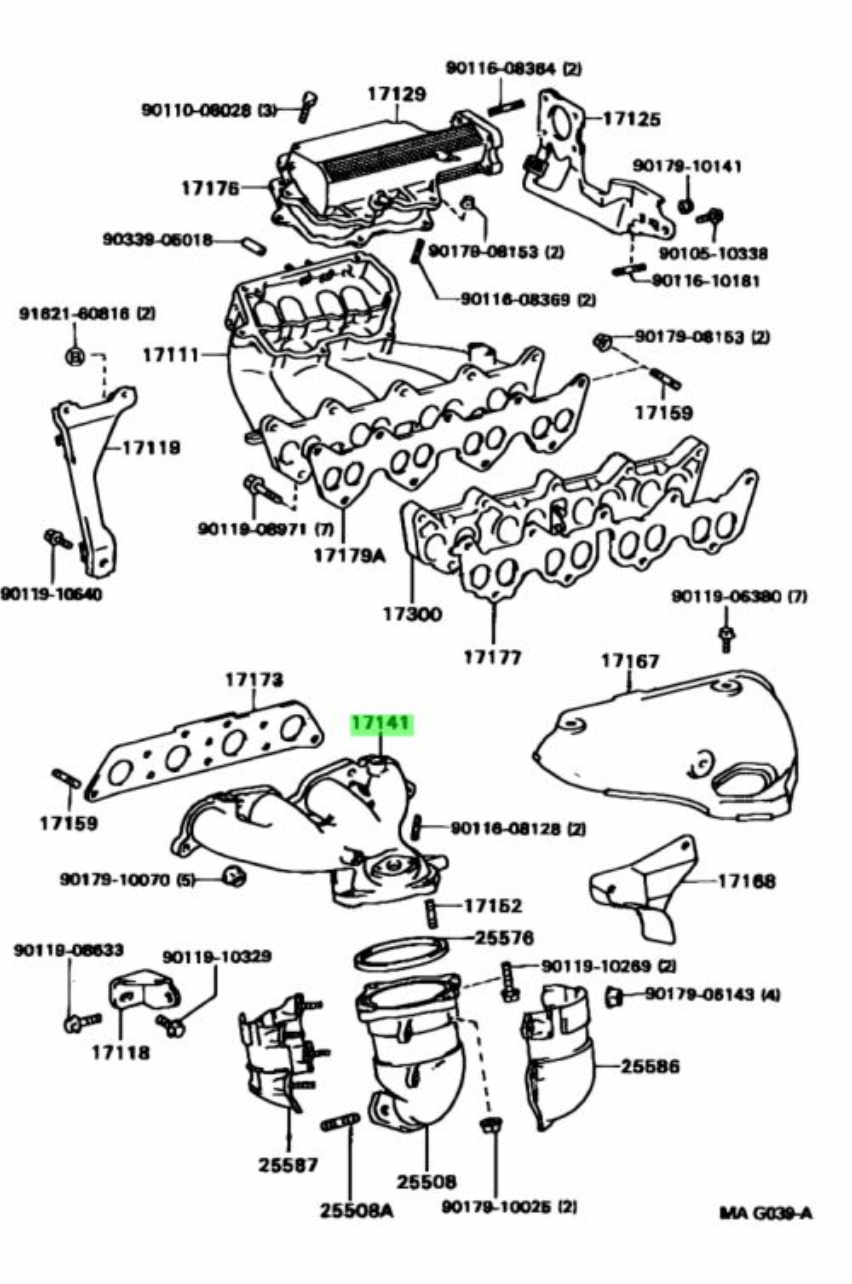

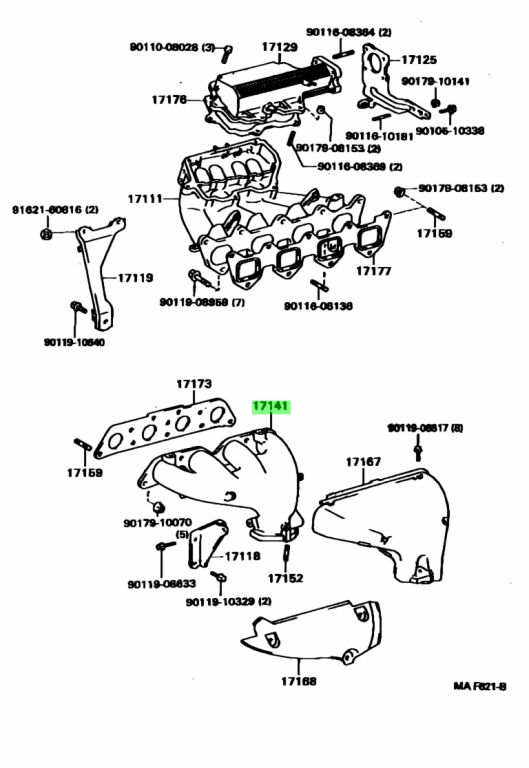

3) شماره فنی‌های اصلی (OEM Part Numbers)
| Part Name | OEM Number | Notes |
|---|---|---|
| Exhaust Manifold – 4A-FE | 17141‑15120 | سازگار با سری E90 |
| Exhaust Manifold – 5A-FE | 17141‑16140 | فیتمنت 92–93 |
| Gasket, Exhaust | 17173‑15040 | گسکت فلزی چند لایه |
| Heat Shield | 17167‑15020 | شیلد مقاوم حرارتی |
4) ویژگی‌های فنی و مزایا
• چدن آلیاژی با مقاومت حرارتی 700–850°C
• کاهش Back Pressure و بهبود راندمان موتور
• عدم ترک‌خوردگی زودهنگام (Anti‑Hairline Design)
• آب‌بندی پایدار و حذف بوی دود داخل کابین
• دوام بسیار بالا در سیکل‌های طولانی
• سازگاری کامل با 4A/5A و مدل‌های 90–93
5) جدول علائم خرابی و زمان تعویض
| Symptom | Technical Meaning | Result |
|---|---|---|
| صدای تق‌تق هنگام سرد بودن | ترک Hairline | نشت دود و افت توان |
| بوی دود در کابین | خرابی فلنج/گسکت | افزایش CO |
| صدای غیر عادی اگزوز | شکستگی Runner | کاهش راندمان موتور |
| ضعف شتاب‌گیری | گرفتگی مسیر | افزایش Back Pressure |
6) برندهای پیشنهادی بازار ایران
| Brand | Country | Quality Level | Notes |
|---|---|---|---|
| Toyota Genuine | Japan | ممتاز | بهترین آلیاژ چدن |
| Aisin | Japan | OEM Grade | دوام بسیار بالا |
| Sakura Cast | Taiwan | خوب | گزینه اقتصادی با کیفیت |
| Local High‑Temp | Iran | متوسط | قیمت مناسب |
7) نکات نصب حرفه‌ای
• استفاده از گسکت نو و عایق حرارتی استاندارد
• سفت‌کردن پیچ‌ها به ترتیب ضربدری (Cross Pattern)
• گشتاورگیری پس از گرم‌شدن اولیه موتور
• بررسی تابیدگی فلنج قبل از نصب
• نصب شیلد حرارتی برای جلوگیری از انتقال حرارت به کابل‌ها و لوله‌ها
