دستهبندی : موتور

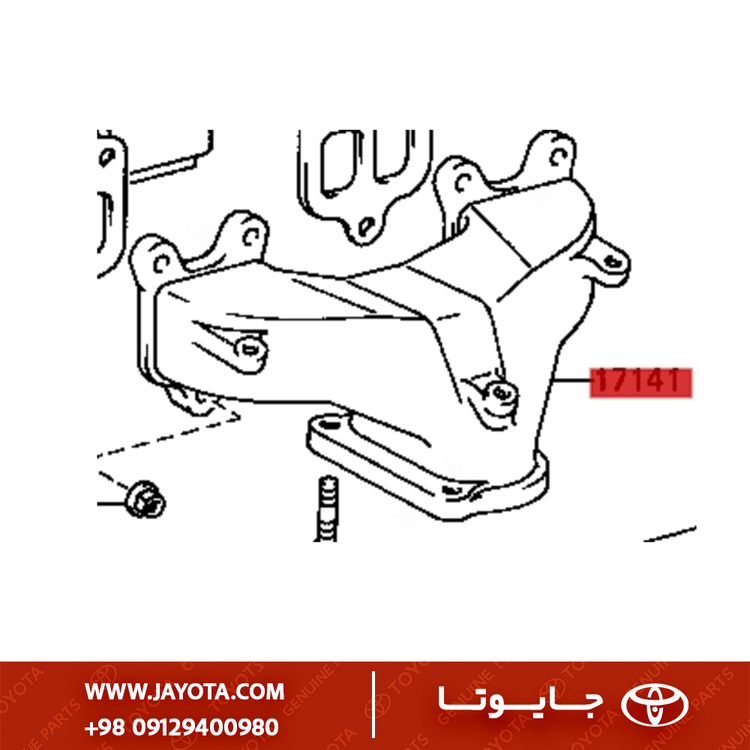

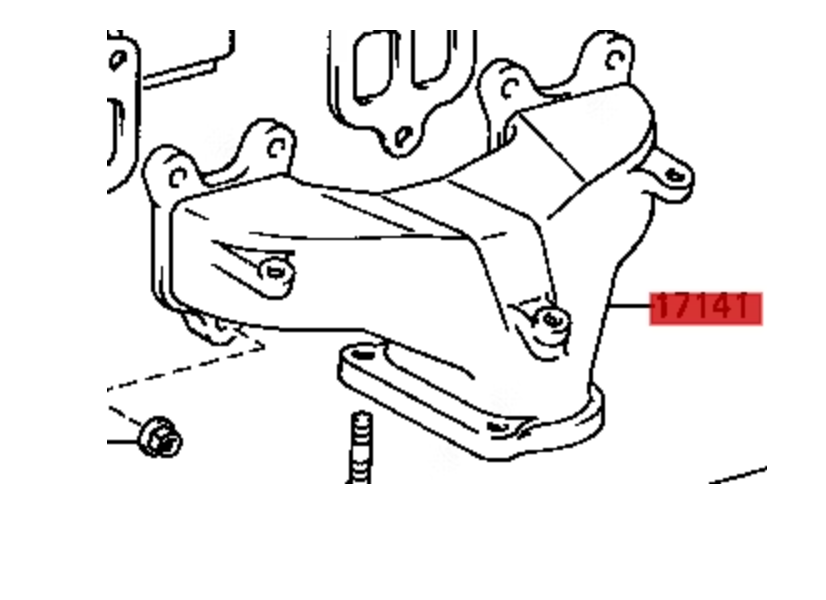

چدنی اگزوز کرولا 90-98
Toyota Corolla 1990–1998 Cast-Iron Exhaust Manifold
1) معرفی فنی قطعه
منیفولد اگزوز چدنی کرولا 1990‑1998 قطعه‌ای است که گازهای داغ خروجی را از سیلندرها جمع کرده و به مسیر Downpipe منتقل می‌کند. جنس چدن آلیاژی این قطعه مقاومت بالایی در برابر حرارت‌های 700–850 درجه و شوک‌های حرارتی مداوم دارد و از ترک‌خوردگی جلوگیری می‌کند. طراحی کانال‌ها به گونه‌ای است که جریان گازها با کمترین تلاطم و Back Pressure عبور کند.
این قطعه در موتورهای سری A‑Series تویوتا (به‌ویژه 4A/5A/7A) با هندسه Runner دقیق طراحی شده تا تأخیر جریان (Exhaust Pulse Delay) حداقلی باشد. کیفیت سطح داخلی، فلنج ضخیم و سازگاری کامل با گسکت‌های OEM باعث عملکرد پایدار، جلوگیری از نشتی دود و حفظ راندمان موتور در تمامی شرایط حرارتی می‌شود.
2) جدول فیتمنت و سازگاری (Fitment)
| Part Name | Engine Codes | Model | Years |
|---|---|---|---|
| Exhaust Manifold (Cast Iron) | 4A-F / 4A-FE | Corolla E90 | 1990-1992 |
| Exhaust Manifold (Cast Iron) | 5A-FE | Corolla E100 | 1993-1998 |
| Exhaust Manifold (Cast Iron) | 7A-FE | Corolla E100 | 1994-1998 |

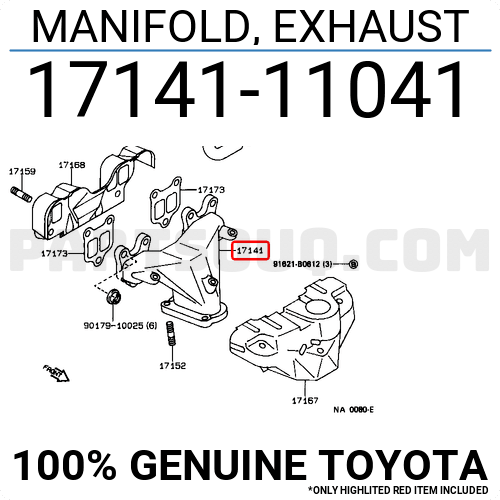

3) شماره فنی‌های اصلی (OEM Part Numbers)
| Part Name | OEM Number | Notes |
|---|---|---|
| Exhaust Manifold 4A-FE | 17141‑15120 | نسخه اصلی ژاپن |
| Exhaust Manifold 5A-FE | 17141‑16140 | تطابق کامل با E100 |
| Exhaust Manifold 7A-FE | 17141‑16160 | ظرفیت حرارتی بالاتر |
| Gasket, Exhaust | 17173‑15040 | گسکت فلزی چندلایه |
| Splitter Shield | 17167‑15020 | شیلد حرارتی بالا |
4) ویژگی‌های فنی و مزایا
• چدن آلیاژی مقاوم در برابر حرارت شدید
• کاهش Back Pressure برای شتاب بهتر
• عمر طولانی و عدم ترک‌خوردگی در سیکل‌های حرارتی
• سازگاری کامل با موتورهای A‑Series
• فلنج ضخیم جهت آب‌بندی دقیق با سرسیلندر
• کاهش صدای نشت دود و لرزش موتور
5) جدول علائم خرابی و زمان تعویض
| Symptom | Technical Meaning | Result |
|---|---|---|
| صدای تق‌تق موقع سرد بودن | ترک Hairline در چدن | نشت دود و افت توان |
| بوی دود داخل کابین | نشتی در فلنج یا گسکت | خطر CO و راندمان پایین |
| شتاب ضعیف | گرفتگی مسیر خروجی | افزایش فشار برگشتی |
| صدای زیاد اگزوز | شکستگی در Runner | عملکرد نامنظم موتور |
6) برندهای پیشنهادی بازار ایران
| Brand | Country | Quality Level | Notes |
|---|---|---|---|
| Toyota Genuine | Japan | ممتاز | بهترین متریال چدن |
| Aisin | Japan | OEM Grade | عمر طولانی |
| Sakura Cast | Taiwan | خوب | اقتصادی و قابل‌قبول |
| Local Cast High‑Temp | Iran | متوسط | گزینه مقرون‌به‌صرفه |
7) نکات نصب حرفه‌ای
• استفاده از گسکت نو و OEM الزامی است
• پیچ‌ها باید Cross Pattern سفت شوند
• پس از گرم‌شدن اولیه، گشتاورگیری مجدد انجام شود
• شیلد حرارتی در جای صحیح نصب شود
• سطح فلنج کاملاً صاف و بدون تاب باشد
