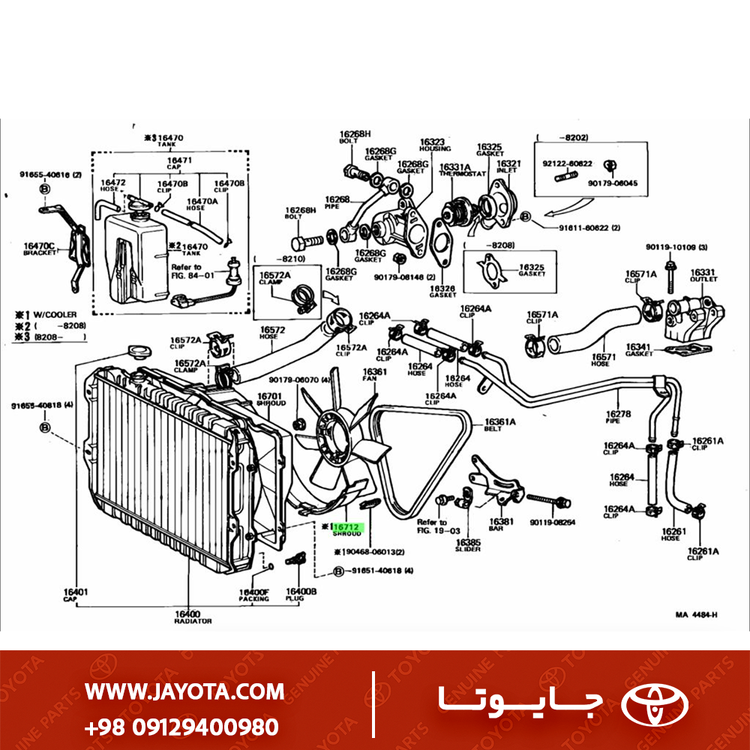

16712-34070 - زه بادگیر رادیاتور تویوتا کرسیدا 90
Toyota Cressida 1990 Radiator Air Guide Trim – OEM 16712‑34070
0
توضیحات
تحلیل فنی زه بادگیر رادیاتور تویوتا کرسیدا (کد 16712-34070)
1) معرفی فنی و مشخصات قطعه
این قطعه که اغلب نادیده گرفته میشود، نقشی حیاتی در سیستم خنککاری موتورهای حساس تویوتا (مانند موتور 7M در کرسیدا) دارد. این قطعه یک نوار لاستیکی یا فومی مقاوم به حرارت است که روی لبههای بادگیر فن (Fan Shroud) نصب میشود تا فاصله بین قاب پلاستیکی فن و شبکه رادیاتور را پر کند.
در اصطلاح فنی به آن Fan Shroud Seal یا Protector گفته میشود.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | نوار درزگیر/ضربه گیر بادگیر رادیاتور (Protector, Fan Shroud) |
| شماره فنی تویوتا | 16712-34070 |
| موقعیت نصب | حد فاصل قاب پلاستیکی فن و شبکه رادیاتور (معمولاً قسمت پایین یا دورتا دور) |
| جنس | لاستیک EPDM اسفنجی مقاوم در برابر حرارت بالا |
| هدف اصلی | کانالیزه کردن جریان هوا و جلوگیری از فرار باد |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه به طور خاص برای تویوتا کرسیدا نسل چهارم (آخرین نسل وارد شده به صورت انبوه) طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis) | موتور (Engine) | سال ساخت |
|---|---|---|---|
| Toyota Cressida | MX83 | 7M-GE (3.0L) | 1989 - 1992 |
| Toyota Mark II / Chaser | MX83 | 7M-GE | مدلهای بازار ژاپن |
نکته مهم: موتور 7M-GE به دمای آب بسیار حساس است و واشر سرسیلندر آن در صورت نقص در سیستم خنککاری آسیبپذیر است. وجود تمام قطعات جانبی کولینگ در این خودرو الزامی است.
3) تشریح کاربری و عملکرد
- افزایش راندمان مکش (Suction Efficiency): پروانه فن باید هوا را از لابلای پرههای رادیاتور بمکد تا آب خنک شود. اگر بین بادگیر و رادیاتور فاصله باشد، فن (به دلیل قانون فیزیکی مسیر کممقاومت) هوا را از آن درزها میکشد و نه از لابلای رادیاتور. این نوار، درزها را میبندد و فن را مجبور میکند فقط هوای رد شده از رادیاتور را بمکد.
- لرزهگیری: بادگیر پلاستیکی با لرزش موتور تکان میخورد. این نوار مانع از سایش پلاستیک خشک بادگیر به آلومینیوم یا مسِ حساس رادیاتور و سوراخ شدن آن میشود.
4) علائم خرابی و دلایل تعویض
- داغ کردن در ترافیک/توقف: اگر خودرو در حرکت خنک است اما در ترافیک آمپر آب بالا میرود، یکی از دلایل (پس از کلاچ پروانه)، نبودن یا خرابی این نوار درزگیر است که باعث هرز رفتن مکش فن میشود.
- پوسیدگی و پودر شدن: به دلیل حرارت بالای موتور و گذشت بیش از ۳۰ سال، نمونههای فابریک معمولاً پودر شده و ریختهاند.
- صدای لرزش: شنیدن صدای برخورد پلاستیک در دور موتور خاص از سمت رادیاتور.
5) نکات نصب و تعویض
- بررسی بادگیر (Shroud): قبل از نصب، مطمئن شوید که خودِ قاب بادگیر (
16711) سالم است و شکستگی ندارد. بادگیر شکسته حتی با نوار نو هم کارایی ندارد. - نصب صحیح: این نوار معمولاً دارای شیاری است که روی لبه بادگیر سوار میشود یا با خارهای ریز/چسب مخصوص متصل میگردد. از استفاده از چسبهای قوی صنعتی که بعداً جدا نمیشوند خودداری کنید.
- پوشش کامل: اطمینان حاصل کنید که نوار تمام فاصله هوایی پایین و کنارهها را پوشش داده است.
6) قطعات وابسته و مکمل
- قاب بادگیر (Fan Shroud): کد
16711که قطعه اصلی نگهدارنده این نوار است. - کلاچ پروانه (Fan Clutch): اگر کلاچ پروانه ضعیف باشد، وجود این نوار هم کمکی به خنککاری نمیکند.
- رادیاتور: سطح تماس این نوار با رادیاتور است.
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
- نمونه اصلی (Toyota): از جنس اسفنج متراکم و نسوز است که فرم خاصی (Profiled) دارد تا دقیقاً گودیهای رادیاتور را پر کند. در برابر حرارت موتور خشک و شکننده نمیشود.
- راهکارهای متفرقه: بسیاری از مکانیکها این قطعه را حذف میکنند یا از ابرهای معمولی استفاده میکنند. ابر معمولی در برابر حرارت ذوب شده یا سریعاً پودر میشود و مجدداً راه فرار هوا باز میشود. برای موتور حساس کرسیدا، استفاده از نوار استاندارد اکیداً توصیه میشود.
