تحلیل فنی قطعه 16711-03101 (بادگیر/قاب فن رادیاتور تویوتا کمری)

۱) معرفی فنی و مشخصات قطعه

• نام فنی: Shroud, Fan (No. 1).
• نام‌های رایج: بادگیر رادیاتور، قاب فن، سینی فن پلاستیکی، شرواد (Shroud).

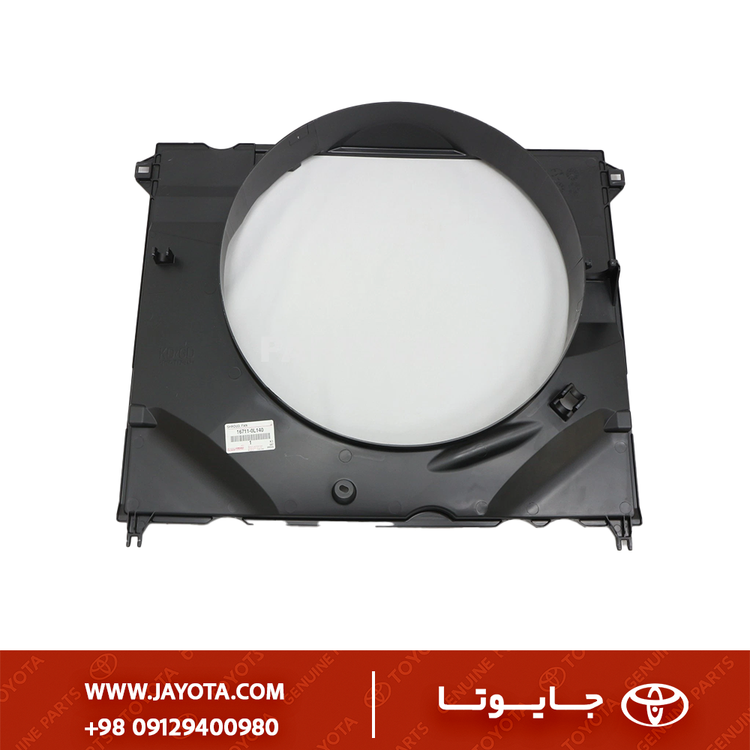

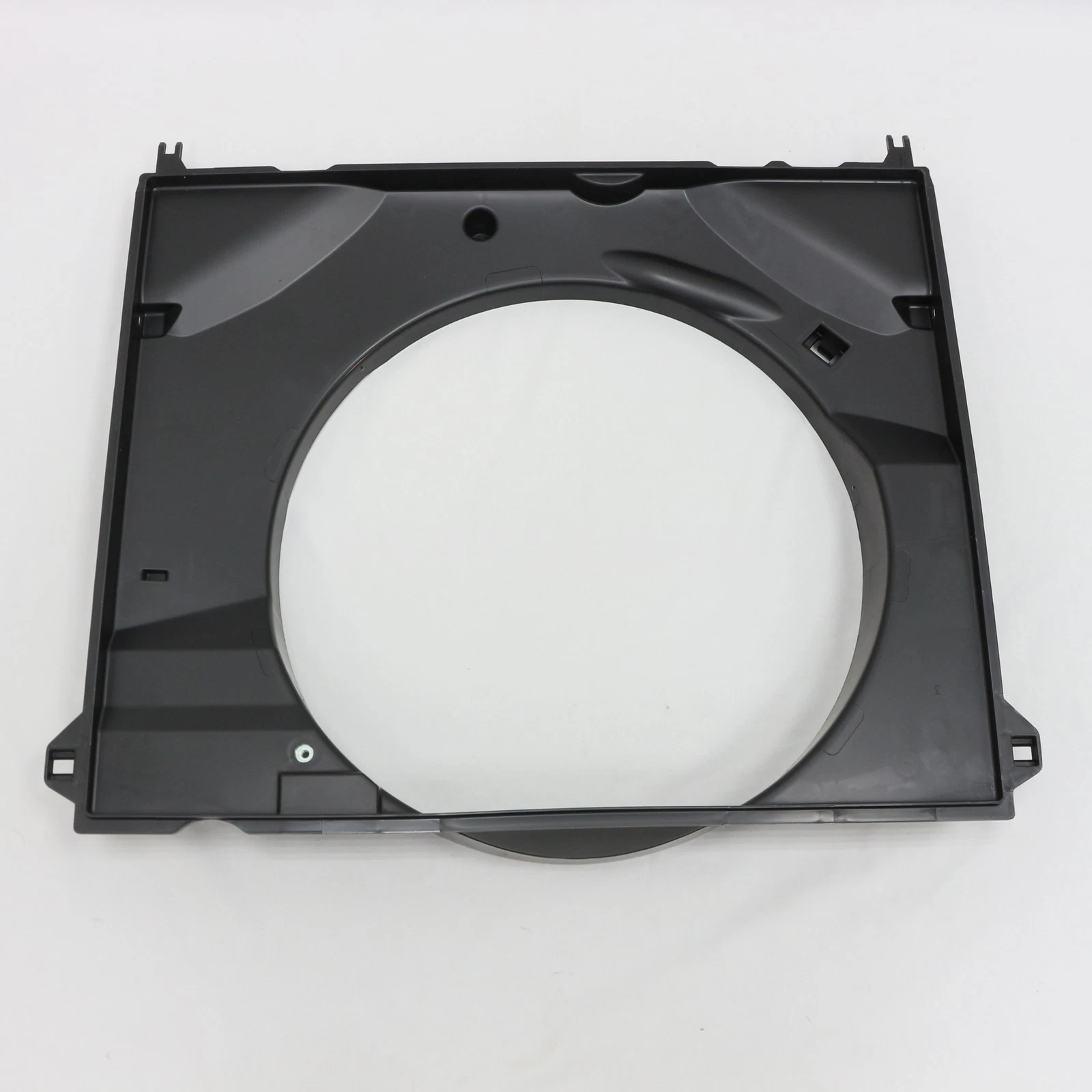

• توضیح: این قطعه یک قاب پلاستیکی بزرگ است که پشت رادیاتور آب قرار می‌گیرد و پروانه فن و موتور فن درون آن مونتاژ می‌شوند.
• جنس: پلاستیک مقاوم در برابر حرارت (معمولاً پلی‌پروپیلن تقویت شده یا PA66) تا بتواند گرمای مستقیم رادیاتور را تحمل کند.
• نوع برند: با توجه به قید کلمه “متفرقه” توسط شما، این تحلیل شامل نمونه‌های غیر اصلی (Aftermarket) ساخت چین یا تایوان (برندهایی نظیر TYC، Depo یا برندهای متفرقه بازار) می‌شود.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این شماره فنی به طور خاص برای نسل چهارم تویوتا کمری (معروف به کمری گرند یا کمری ۲۰۰۰ در ایران) طراحی شده است:

نکته مهم: این قاب فن معمولاً برای مدل‌های ۴ سیلندر است. مدل‌های ۶ سیلندر (V6) ساختار و شماره فنی متفاوتی در قسمت بادگیر دارند.

۳) تشریح کاربری و عملکرد

• کانالیزه کردن هوا (Suction Efficiency): مهم‌ترین وظیفه بادگیر، هدایت جریان هواست. بدون این قطعه، فن هوا را از اطراف خود می‌کشد، اما با وجود بادگیر، فن مجبور می‌شود هوا را فقط از میان شبکه‌های رادیاتور عبور دهد. این کار راندمان خنک‌کاری را به شدت افزایش می‌دهد.
• نگهدارنده اجزاء: به عنوان پایه نگهدارنده موتور فن (Fan Motor) و مخزن انبساط (در برخی مدل‌ها) عمل می‌کند.
• ایمنی: به عنوان محافظ پروانه عمل کرده و از برخورد دست تعمیرکار یا اجسام خارجی به پره‌های در حال چرخش جلوگیری می‌کند.

۴) علائم خرابی و دلایل تعویض

• شکستگی و ترک: پلاستیک این قطعه به دلیل مجاورت دائم با تغییرات دمایی شدید (سرد و گرم شدن مداوم)، به مرور زمان خشک و شکننده می‌شود و ترک می‌خورد.
• لرزش و سر و صدا: اگر پایه‌های محل نصب موتور فن روی بادگیر بشکند یا گشاد شود، فن هنگام کار کردن لرزش شدید و صدای اضافی ایجاد می‌کند.
• تصادفات: در تصادفات از جلو، حتی ضربات خفیف که دیاق را خم می‌کند، می‌تواند باعث شکستن پایه‌های اتصال بادگیر به رادیاتور شود.
• داغ کردن خودرو در ترافیک: اگر بادگیر شکسته باشد یا بخشی از آن کنده شده باشد، مکش هوا از روی رادیاتور کاهش یافته و خودرو در حالت درجا داغ می‌کند.

۵) نکات نصب و تعویض

• دقت در خرید (متفرقه): در نمونه‌های متفرقه، تطابق جای پیچ‌ها (Bolt Pattern) بسیار حیاتی است. قبل از بستن، جای پیچ موتور فن و جای پایه‌های رادیاتور را با قطعه کهنه چک کنید.
• انتقال خارها: معمولاً قطعات متفرقه فاقد خارها و پیچ‌های فلزی هستند. باید خارهای فلزی (U-Nuts) را از روی قطعه قدیمی باز کرده و روی قطعه نو نصب کنید.
• فاصله پروانه: پس از نصب موتور فن روی قاب جدید، با دست پروانه را بچرخانید تا مطمئن شوید پره به بدنه قاب گیر نمی‌کند (در نمونه‌های متفرقه تاب داشتن قالب شایع است).

۶) قطعات وابسته

• موتور فن (Fan Motor): قطعه‌ای که روی این قاب سوار می‌شود.
• پروانه فن (Fan Blade): روی شفت موتور بسته شده و درون قاب می‌چرخد.
• رادیاتور آب: قاب فن روی رادیاتور سوار می‌شود.
• مخزن انبساط (Coolant Reservoir): در این مدل کمری، مخزن معمولاً روی همین قاب به صورت کشویی یا پیچی نصب می‌شود.

۷) مقایسه نمونه اصلی با متفرقه

• نمونه اصلی (Genuine): پلاستیک بسیار منعطف و مقاوم در برابر حرارت دارد. جای پیچ‌ها دقیق است و سال‌ها بدون تغییر فرم کار می‌کند.
• نمونه متفرقه (Aftermarket): پلاستیک خشک‌تر و شکننده‌تری دارد. ممکن است در برابر گرمای شدید موتور کمی تاب بردارد. گاهی اوقات سوراخ‌های پیچ نیاز به کمی گشاد کردن دارند تا با رادیاتور هماهنگ شوند. اما با توجه به سن خودرو، گزینه‌ای اقتصادی و منطقی است.
