دستهبندی : سیستم خنک کننده

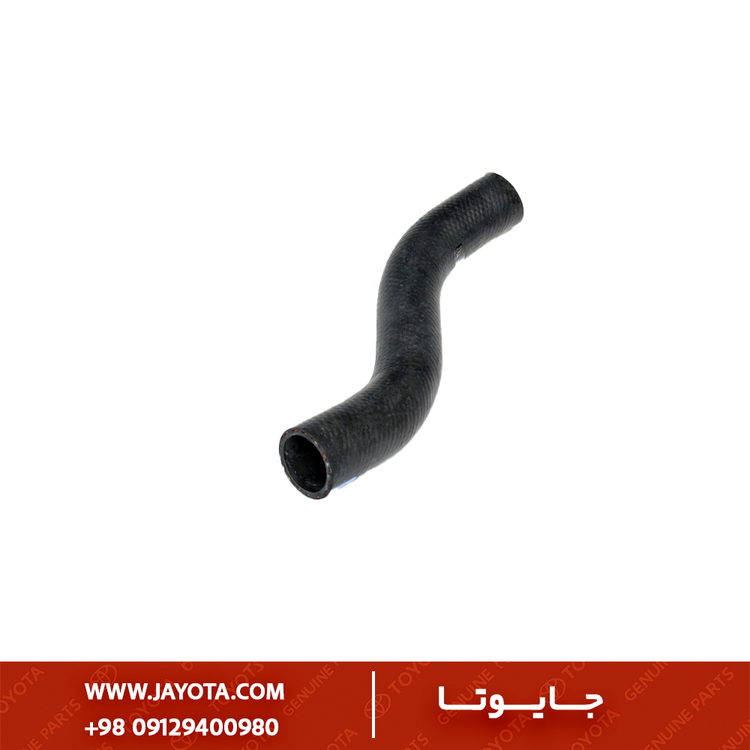

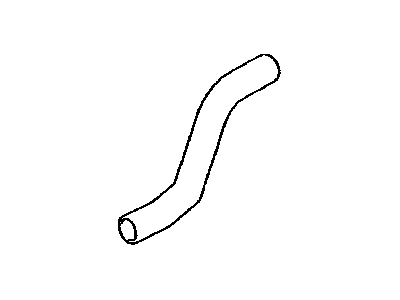

شیلنگ متفرقه واترپمپ تویوتا کرولا | کارینا | سلیکا S-FE, 4S-FE
Toyota Corolla Carina Celica Water Pump Bypass Hose – S‑FE / 4S‑FE
1) معرفی فنی قطعه
شیلنگ‌های متفرقه واترپمپ (Water Pump Bypass / Auxiliary Hoses) مجموعه شیلنگ‌های کوتاه و خم‌دار هستند که وظیفه گردش موضعی آب بین واترپمپ، بدنه ترموستات، بای‌پس، هوزینگ گرم‌کن و منیفولد را بر عهده دارند.
در موتورهای S‑FE / 4S‑FE به‌دلیل طراحی خاص بای‌پس داخلی، این شیلنگ‌ها نقش حیاتی در جلوگیری از ایجاد حباب و تثبیت دما در شروع کار موتور دارند.
2) جدول فیتمنت و سازگاری (Fitment)
| Part Name | Model | Chassis | Engine | Years |
|---|---|---|---|---|
| Water Pump Bypass Hose | Corolla | E90/E100 | 4S‑FE / S‑FE | 1989–1999 |
| Heater Return Hose | Carina | T170/T190 | S‑FE | 1988–1997 |
| Small Water Bypass Hose | Celica | T180/T200 Early | 4S‑FE | 1989–1996 |
این شیلنگ‌ها در هر سه پلتفرم فوق استاندارد و قابل جایگزینی هستند.
3) شماره فنی اصلی (OEM Part Numbers)

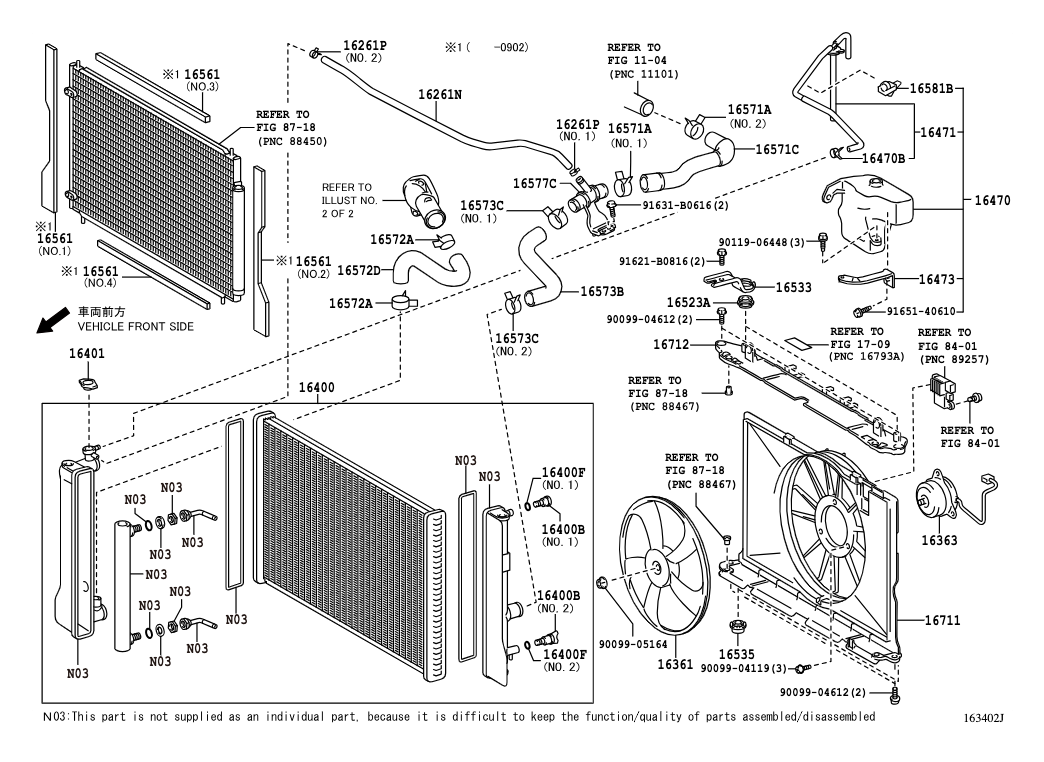

(بر اساس Toyota EPC – Water Pump, Bypass Pipes & Heater Hoses)
| Component | OEM Number | Notes |
|---|---|---|
| Water Bypass Hose A | 16282‑74030 | شیلنگ بای‌پس واترپمپ |
| Water Bypass Hose B | 16282‑74040 | نسخه دوم روی برخی T190 |
| Heater Water Hose (Return) | 16267‑74020 | برگشتی بخاری |
| Heater Water Hose (Feed) | 16261‑74010 | ورودی بخاری |
| Water Bypass Short Hose | 16282‑74010 | شیلنگ کوتاه 4S‑FE |
| Heater Pipe Hose | 16283‑74010 | مربوط به لوله فلزی کنار موتور |
| (این شش شماره، مجموعه کامل شیلنگ‌های متفرقه S‑FE/4S‑FE را شامل می‌کند.) |
4) ویژگی‌های فنی و مزایا
• جنس EPDM تقویت‌شده با مقاومت 120–135°C
• تحمل فشار 1.2–1.5 Bar
• خم‌کاری دقیق برای جلوگیری از چین‌خوردگی
• لایه داخلی مقاوم در برابر ضدیخ و رسوب
• کارکرد پایدار در مدار بای‌پس واترپمپ (حساس به تلاطم دمایی)
• سازگاری کامل با Heater Core و Water Outlet
5) جدول علائم خرابی و نیاز به تعویض
| علامت | علت فنی | نتیجه |
|---|---|---|
| نشتی کوچک اطراف بست | خشک‌شدن EPDM | افت فشار مدار |
| بوی ضدیخ در کابین | پارگی شیلنگ بخاری | نفوذ بخار به کابین |
| گرمای ناگهانی موتور | مسدود شدن بای‌پس | هواگیری ناقص و دمای ناپایدار |
| بادکردگی نقطه‌ای | ضعف بافت داخلی | خطر پارگی |
| چربی روی شیلنگ | تماس با روغن | ضعف ساختاری و ترک‌خوردگی سریع |
6) برندهای پیشنهادی بازار ایران
| Brand | Country | Quality | Notes |
|---|---|---|---|
| Toyota Genuine | Japan | ممتاز | کمیاب ولی دقیق‌ترین فیتمنت |
| Aisin | Japan | OEM | بهترین انتخاب جایگزین |
| Meyle HD | Germany | بسیار خوب | ضدحرارت سطح بالا |
| GMB | Thailand | خوب | اقتصادی با دوام مناسب |
| Local EPDM | Iran | اقتصادی | مناسب خودروهای کارکرده |
7) نکات نصب حرفه‌ای
• حتماً سیستم خنک‌کاری کاملاً سرد باشد
• مسیر لوله‌های فلزی بای‌پس را از رسوب و زنگ‌زدگی پاک کنید
• بست‌ها باید از نوع Worm Gear استیل باشند
• بعد از نصب، هواگیری کامل (Bleeding) الزامی است
• از خم‌کردن بیش از حد شیلنگ کوتاه بای‌پس خودداری شود
• آب رادیاتور همیشه باید 50/50 ضدیخ HOAT باشد
