کلید سوییچ تک شیشه بالابر پیکاپی
Single window switch Pickup
0
شناسه کالا 84820-YC010
توضیحات

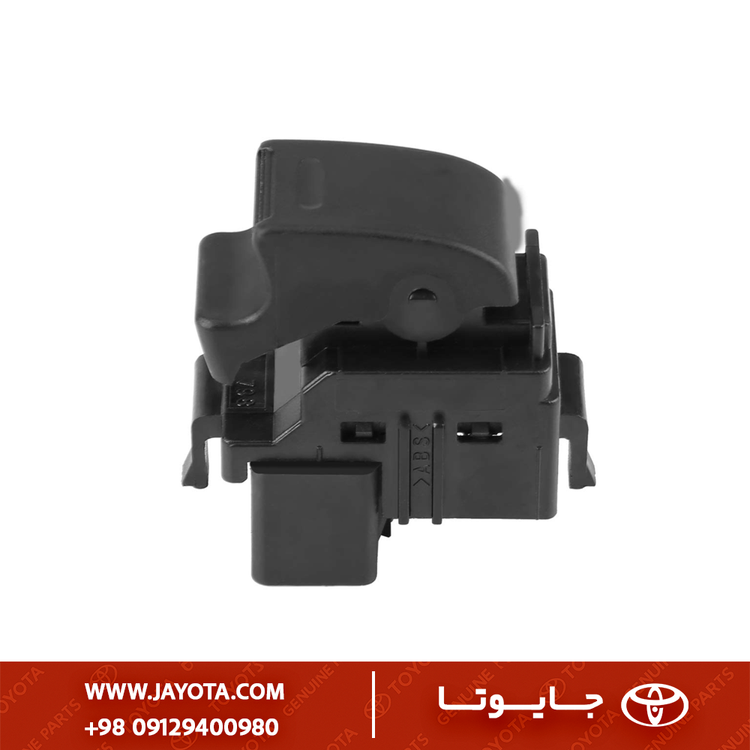

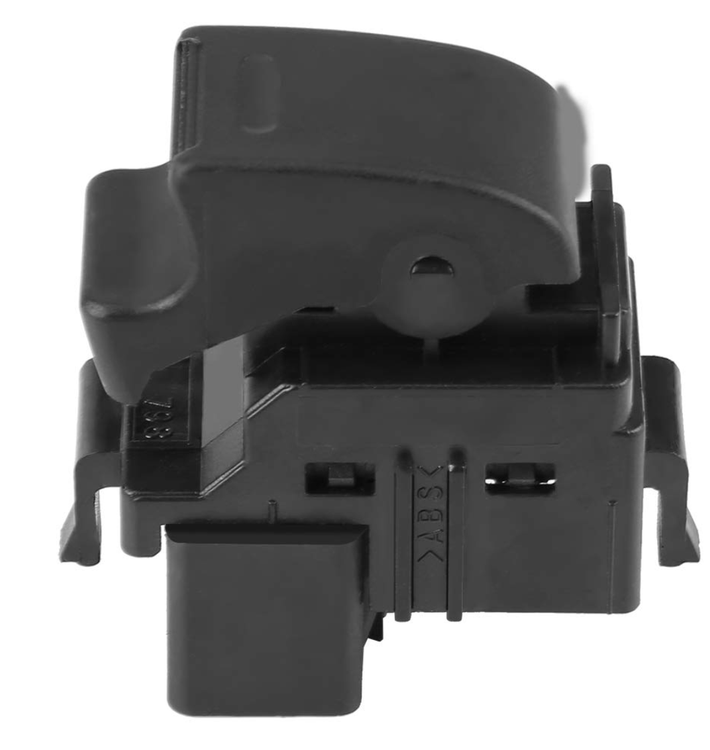

کلید شیشه‌بالابر تک (Single Window Switch) – تویوتا پیکاپ
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کلید شیشه‌بالابر (تک‌کلید / راننده) |
| شماره فنی (OEM Reference) | 84810‑10090 / 84810‑60100 (وابسته به سال و کابین) |
| کد فنی کاتالوگ جایوتا | WDS‑PUP‑SGL‑CN‑REP |
| نوع قطعه | Replacement – چین (درجه یک) |
| محل نصب | درِ راننده – سمت چپ |
| کاربرد | کنترل شیشه‌بالابر برقی درهای جلو |
| سیستم مرتبط | سیستم الکتریکی بدنه (Body Electrical System) |
۲ | معرفی محصول
کلید شیشه‌بالابر تک‌کلید تویوتا پیکاپ برای کنترل برقی بالابر شیشه درب راننده طراحی شده است.
ساختار مقاوم مکانیکی، پین‌های نقره‌ای با رسانایی بالا، و بدنه مشکی ABS ضد حرارت آن باعث شده عملکرد نرم، سریع و پایدار در طول عمر بالا داشته باشد.
نسخه Replacement چینی سری جدید با سوکت 5 پین تک‌جهته و فنر برگشت داخلی تقویت شده عرضه می‌شود و به صورت دقیق با سوکت اصلی (OEM 84810‑10090) سازگار است.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 12 ولت DC |

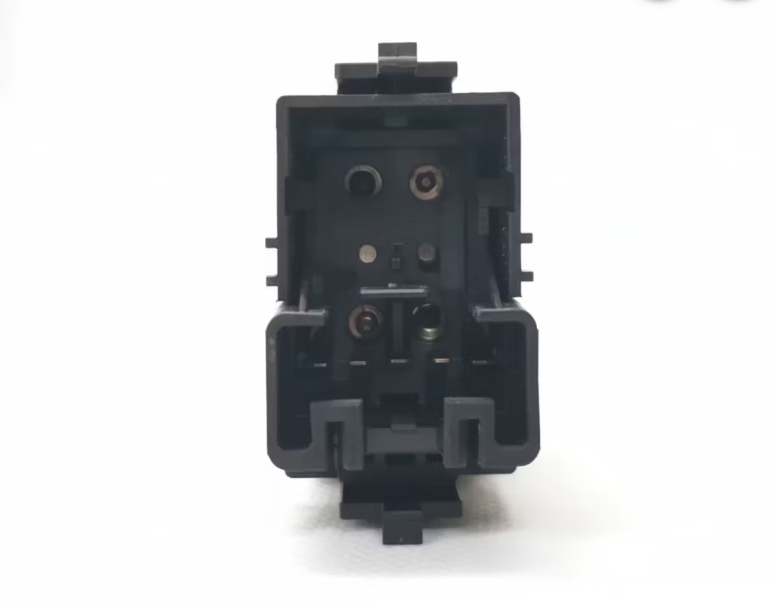

| تعداد پین‌ها | 5 پین (Socket Type A) |
| وضعیت سوئیچ | ON / OFF – نوع لحظه‌ای (Momentary) |
| جنس بدنه | ABS + پلی‌کربنات مقاوم در برابر UV |
| جنس کنتاکت | آلیاژ نقره مس (Ag‑Cu Contact) |
| جریان قابل تحمل | تا 15 آمپر در 13.5 ولت |
| نوع نصب | In‑Dash Mount / Door Trim Fit |
| چراغ پس‌زمینه | ندارد (نسخه غیر Illuminated) |
| دمای کاری | –30 °C تا 85 °C |
| طول عمر مکانیکی | بیش از 100 هزار سیکل |
۴ | ویژگی‌ها و مزایا
- عملکرد نرم و دقیق دکمه با فنر برگشت داخلی.
- بدنه مقاوم در برابر حرارت و UV مناسب مناطق گرمسیری.
- پین‌های نقره‌ای ضد اکسید با عمر طولانی.
- نصب بدون نیاز به سیم‌کشی جایگزین (Plug & Play).
- قیمت اقتصادی در مقایسه با OEM در حالی که استاندارد کیفی سطح ۱ را حفظ می‌کند.
۵ | راهنمای نصب
- قبل از نصب، برق باتری را قطع کنید.
- قاب درب (Door Trim) را با احتیاط باز نمایید.
- سوکت کلید قبلی را جدا کنید.
- کلید جدید را در همان جایگاه جا بزنید تا صدای قفل شدن پایه‌ها شنیده شود.
- سوکت را وصل نموده و برق را وصل کنید، عملکرد شیشه را تست بگیرید.
۶ | سازگاری خودرو
| مدل خودرو | نسل / کد اتاق | سال‌های کاربرد |
|---|---|---|
| Toyota Hilux Pickup | N50 / N60 / N70 | 1989 – 1997 |
| Toyota Pickup Single Cab | RN85 / LN106 | 1990 – 1997 |
| Toyota Hilux Surf (2 Door) | N130 Series | 1990 – 1995 |
۷ | نکات نگهداری
- از پاشش مستقیم مایع پاک‌کننده داخل کلید خودداری شود.
- هر ۶ ماه یک بار اتصال پین‌ها بررسی شود، به‌ویژه در مناطق مرطوب.
- در صورت قفل شدن دکمه یا مقاومت در حرکت، کلید باید تعویض گردد تا از آسیب به موتور شیشه جلوگیری شود.
