دستهبندی : برقی

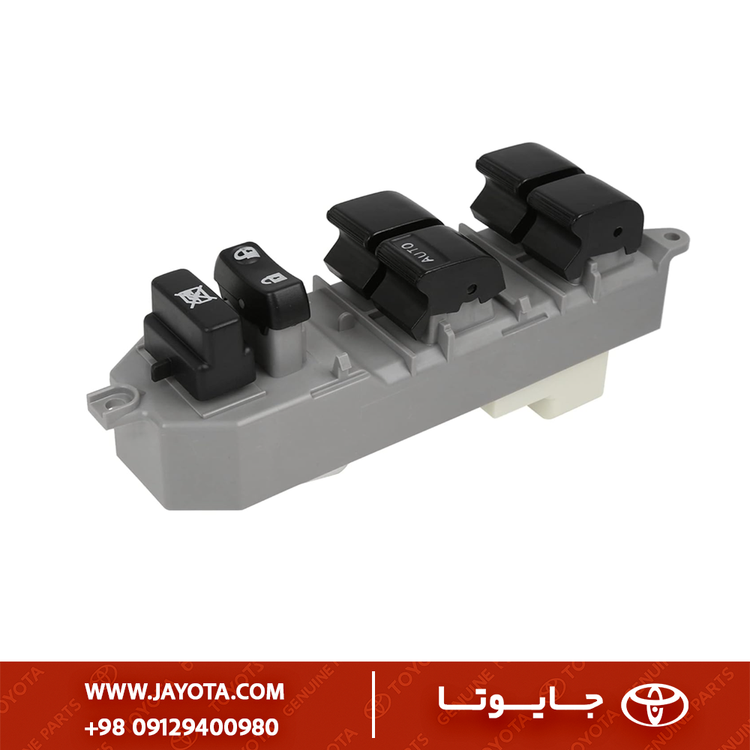

کلید سوییچ شیشه بالابر مستر کرولا ۲۰۱۴ - ۲۰۱۵ | یاریس ۲۰۱۱ |
Master window switch Corolla 2014-2015 | Yaris 2011
شناسه کالا 84820-33170
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۲٬۸۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید
کلید شیشهبالابر مستر – تویوتا کرولا ۲۰۱۴‑۲۰۱۵ / یاریس ۲۰۱۱
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کلید شیشهبالابر مستر (Master Switch) |
| شماره فنی (OEM Ref.) | 84820‑12480 / 84820‑0D040 / 84820‑0D120 |
| کد فنی کاتالوگ جایوتا | WDS‑COR14‑MSTR‑CN‑REP |
| نوع قطعه | Replacement – ساخت چین (کیفیت درجه ۱) |
| محل نصب | پانل در راننده (کنترل اصلی همه شیشهها + قفل کودک) |
| سیستم مرتبط | سیستم الکتریکی بدنه – Power Window System |
۲ | معرفی محصول
کلید شیشهبالابر مستر تویوتا کرولا ۲۰۱۴–۲۰۱۵ و یاریس ۲۰۱۱ برای کنترل کلیه بالابرهای شیشه درهای جلو و عقب طراحی شده است.
این مدل دارای چهار کلید جداگانه با عملکرد Auto Down برای شیشه راننده و کلید قفل کودک (Lock Switch) میباشد.
بدنه ABS پلاس ساخته شده از رزین فشرده در برابر حرارت و UV مقاوم است و کلیدهای داخلی با کنتاکت نقره‑مس برای عملکرد پایدار طولانی مدت طراحی شدهاند.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 12 ولت DC |
| جریان مجاز | تا 20 آمپر |
| ساختار اتصال | سوکت 8 + 14 پین (دو بخش) |
| وضعیت کلید | لحظهای (Momentary) با عملکرد Auto Down |
| جنس بدنه | ABS + پلیکربنات |
| جنس کنتاکت | آلیاژ نقره (Ag Contact) |
| چراغ پسزمینه | دارد – LED سبز (در بعضی سریها سفید) |
| تعداد کلیدها | ۴ کلید شیشه + قفل کودک + قفل شیشهها |
| نوع نصب | در پانل در راننده (Clip‑Fit Type) |
| دمای کاری | –۳۵ °C تا ۸۵ °C |
| طول عمر آزمایشی | بیش از ۱۰⁵ بار فشار دکمه |
۴ | ویژگیها و مزایا
- کنترل کامل همهی بالابرها از یک نقطه (پانل MSTR).
- نصب آسان بدون تغییر در سوکت اصلی (Open Fit Design).
- کلید Auto برای راننده با عملکرد نرم و بیصدا.
- مقاوم در برابر اکسید و رطوبت با پوشش داخلی سیلیکونی.
- جایگزین مستقیم OEM 84820‑12480 (بدون نیاز به سیمکشی).
۵ | راهنمای نصب
- باتری را غیرفعال نمایید.
- قاب پلاستیکی درب را با ابزار پلاستیکی (Trim Tool) بردارید.
- سوکت کلید قدیمی را آزاد و خارج نمایید.
- کلید جدید را در محفظه درست قرار دهید تا صدای قفل شدن پایهها شنیده شود.
- سوکت را به درستی متصل نموده و کارکرد تمام شیشهها را بررسی کنید.
۶ | سازگاری خودرو
| مدل خودرو | نسل / کد اتاق | سالهای کاربرد |
|---|---|---|
| Toyota Corolla E170 / E180 | (ZRE170 / ZRE180) | 2014 – 2016 |
| Toyota Yaris XP90 / XP130 | (Sedan & Hatchback) | 2010 – 2012 H/B |
| Toyota Altis Asian Edition | با اتصال 84820‑12480 | 2014 – 2015 |
۷ | نکات نگهداری
- از تماس مایعات پاششی (اسپری، شامپو کارواش) با کلید جلوگیری شود.
- هر ۶ ماه سوکت و پینهای اتصال بازرسی و تمیز شود.
- در صورت سفتی حرکت دکمهها، از روانکننده تماسی (Nafta Free Contact Cleaner) استفاده کنید.
- فشار بیش از حد بر کلید Auto Down موجب کاهش عمر فنر داخلی میشود.
