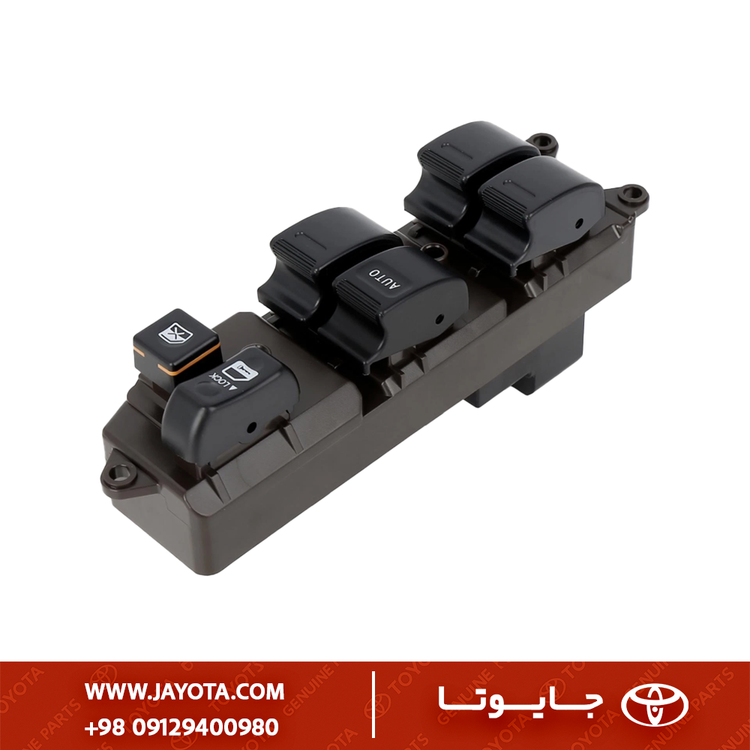

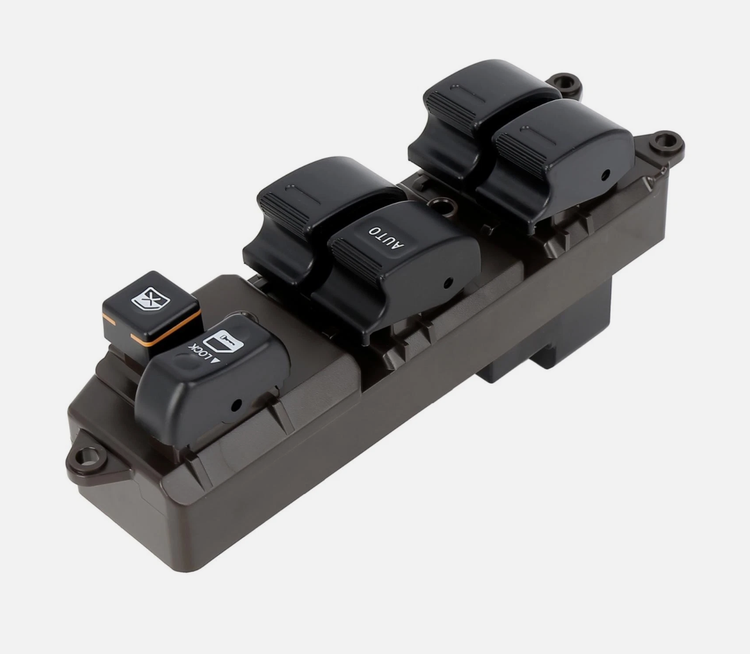

کلید مستر بالابر شیشه تویوتا کمری | تویوتا فورچونر | تویوتا هایلوکس
Camry/Fortuner/Hilux power window switch
1
شناسه کالا 84820-33170
مشخصات
کشور سازنده
چین
توضیحات
کلید شیشهبالابر پاور – تویوتا کمری | فورچونر | هایلوکس
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کلید شیشهبالابر پاور (Power Window Switch) |
| شماره فنی (OEM Ref.) | 84820‑0K020 / 84820‑0K021 / 84820‑0K070 (با توجه به مدل دقیق) |
| کد فنی کاتالوگ جایوتا | WDS‑CAM‑FRCH‑HILX‑CN‑REP |
| نوع قطعه | Replacement (ساخت چین درجه یک) |
| محل نصب | درِ راننده یا سرنشین جلو (بسته به مدل) |
| عملکرد | کنترل بالابر شیشه بهصورت برقی (دو حالته AUTO Down/Up) |
| سیستم مرتبط | سیستم الکتریکی بدنه – Power Window System |
۲ | معرفی محصول
کلید شیشهبالابر پاور تویوتا برای مدلهای کمری، فورچونر و هایلوکس با ساختار مقاوم و طراحی کاملاً منطبق بر استاندارد اصلی (OEM) عرضه میشود.
این کلید دارای عملکرد Auto Down برای شیشه راننده، فنر داخلی استنلس استیل، و کنتاکتهای نقره‑مس با پوشش ضد جرقه است.
طراحی سوکت و پایه آن ۱۰۰٪ مطابق با شمارههای فنی 84820‑0K020 و 84820‑0K070 میباشد که در مدلهای جنوبشرق آسیا و خاورمیانه به کار میرود.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 12 ولت DC |
| جریان قابل تحمل | تا 20 آمپر |
| نوع اتصال | سوکت ۱۰ پین (Inline Connector Type A) |
| عملکرد کلید | AUTO Down / UP برای درایور |
| جنس بدنه | ABS + پلیکربنات (PC‑ABS Blend) |
| جنس کنتاکت | آلیاژ نقره–مس (Ag‑Cu Alloy) |
| چراغ پسزمینه | دارد – LED سبز (در برخی سریها سفید) |
| نوع نصب | فشاری (Clip‑in Mount) بر پانل در |
| محدوده دمای کاری | –۳۵ °C تا ۸۵ °C |
| طول عمر مکانیکی | بیش از ۱۰۰ هزار سیکل |
۴ | ویژگیها و مزایا
- طراحی نهتنها متناسب با ابعاد اصلی، بلکه از نظر لمسی و عملکردی، دقیقاً مانند OEM.
- اتصال کاملاً سازگار با سوکت فابریک بدون نیاز به سیمکشی اضافی (Plug & Play).
- محفظهی ضدغبار و رطوبت با استاندارد QC‑Grade IP40.
- کلید Auto Down نرم و بیصدا با مقاومت در برابر جرقه.
- دوام بالا در شرایط گرمایی، رطوبتی و نوسانات برق خودرو.
۵ | راهنمای نصب
- باتری را قطع کنید.
- قاب پانل درب راننده را با ابزار Trim Tool باز کنید.
- سوکت کلید قدیمی را از پشت خارج نمایید.
- کلید جدید را در محفظه درست قرار دهید تا قفل پایهها به درستی جا بخورد.
- سوکت را متصل کنید و عملکرد بالاروی و پایین آمدن شیشهها را تست نمایید.
۶ | سازگاری خودرو
| مدل خودرو | کد اتاق / پلتفرم | سالهای کاربرد |
|---|---|---|
| Toyota Camry XV50 Series | (7 Gen) | 2012 – 2017 |
| Toyota Fortuner AN50 / AN60 | (1st Gen) | 2005 – 2015 |
| Toyota Hilux Vigo / Revo Series | (KUN26 / GUN125) | 2005 – 2020 |
۷ | نکات نگهداری
- از تماس مستقیم مایعات پاککننده با سطح کلید خودداری کنید.
- هر ۶ ماه یک بار عملکرد AUTO Down را چک و در صورت گیرکردن تمیزکاری داخلی انجام دهید.
- در صورت ایجاد جرقه یا تاخیر در عملکرد، به احتمال زیاد رسوبات کربنی داخلی باید پاک شوند.
- جهت افزایش طول عمر، از روانکننده خشک Silicone‑Safe در نقاط حرکتی استفاده شود.
