دکمه شیشه بالا بر کامل پاور
Complete power window switch
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۲٬۸۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید

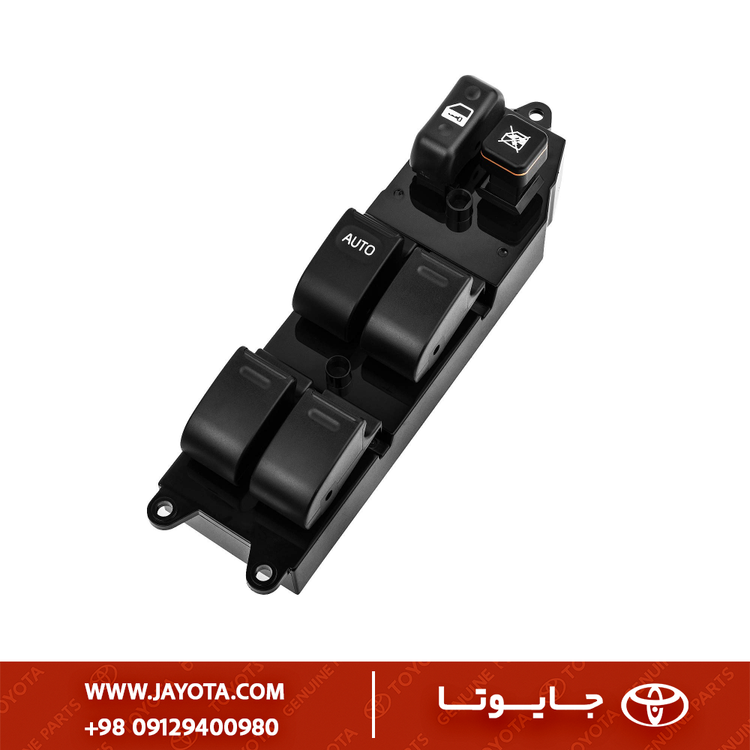

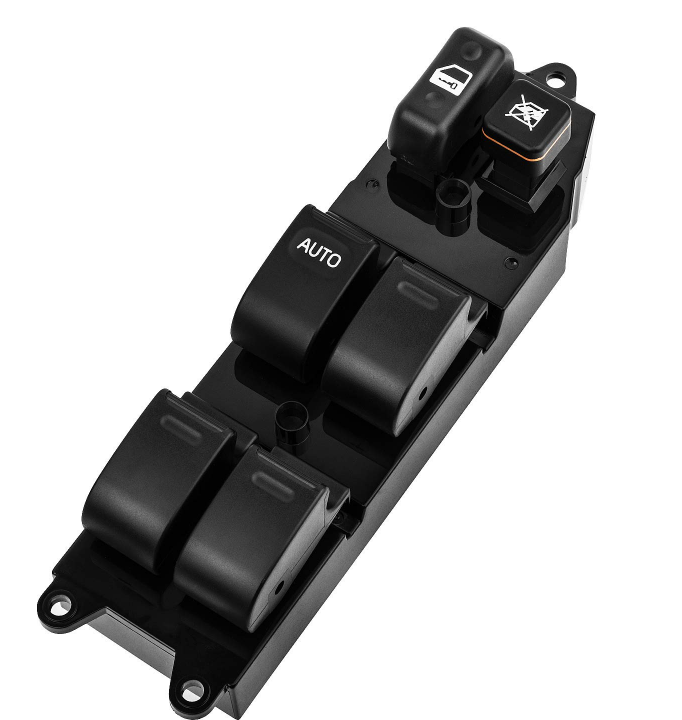

کلید شیشهبالابر کامل پاور – تویوتا (Power Window Main Switch Assembly)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کلید کامل شیشهبالابر پاور (Main Power Window Switch Assembly) |
| شماره فنی (OEM Ref.) | 84820‑0K020 / 84820‑0K070 / 84820‑12480 / 84820‑33460 (بسته به مدل) |
| کد فنی کاتالوگ جایوتا | WDS‑TOY‑MSTRSET‑CN‑REP |
| نوع قطعه | Replacement (ساخت چین درجه ۱ QC Pass) |
| محل نصب | پانل درب راننده (کنترل اصلی همه شیشهها + قفل کودک) |
| سیستم مرتبط | الکتریک بدنه / Body Electrical – Power Window System |
۲ | معرفی محصول
کلید کامل شیشهبالابر پاور تویوتا مجموعهای کامل از کلید مستر (درایور) به همراه مدار کنترلی، کلیدهای تکی مجزا (برای هر در) و عملکرد قفل کودک در یک بدنه واحد است.
این قطعه به عنوان واحد اصلی کنترل سیستم Power Window در مدلهای Camry XV50، Fortuner AN50، Hilux Revo و Corolla E170 استفاده میشود و با اتصال Plug‑and‑Play کاملاً سازگار با سوکت OEM میباشد.
بدنهی ABS با پوشش UV و دکمههای پلیکربنات، اضافه بر دوام مکانیکی بالا، لمس مخملی Smooth‑Touch و چراغ پسزمینه LED برای کارکرد 夜 Night Mode را فراهم میکند.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 12 ولت DC |
| جریان لحظهای | تا 20 A |
| تعداد پایهها | 22 پین (مدل مستر اصلی) |
| ساختار سوکت | دو بخش سفید + مشکی (Inline Dual Connector Type B) |
| عملکردها | Auto Down / Lock / Child Lock / Mirror‑Fold (در برخی مدلها) |
| جنس بدنه | ABS + PC (پلیکربنات) |
| جنس کنتاکت | نقره‑مس – Silvered Cu Alloy |
| چراغ پسزمینه | LED سبز یا سفید قابل تغییر |
| دمای کاری | –۳۵ °C تا ۸۵ °C |
| تست عمر عملکردی | > ۱۰۰,۰۰۰ بار فشار کلید |
| مقاومت در برابر رطوبت | استاندارد IP44 |
۴ | ویژگیها و مزایا
- سازگار با پلتفرمهای اصلی تویوتا (بدون نیاز به تغییر سوکت).
- کلید اصلی دارای حالت خودکار Auto Down برای راننده.
- پوشش داخلی سیلیکونی برای محافظت از رطوبت و گردوغبار.
- نصب و تعویض سریع Plug & Play.
- طراحی استاندارد Ergo‑Touch برای حرکت نرم و بیصدا.
- گزینهی شامل قفل آینه برقی (در سری Fortuner و Hilux).
۵ | راهنمای نصب
- باتری را غیرفعال کنید.
- پنل پلاستیکی درب راننده را بهآرامی باز نمایید.
- سوکت قدیمی کلید را آزاد کرده و قطعه کهنه را خارج کنید.
- کلید جدید را در محفظه قرار دهید و پایانهها را بهصورت کلیک‑فیت قفل نمایید.
- تست کارکرد تمام شیشهها و نبود نویز الکتریکی را انجام دهید.
۶ | سازگاری خودرو
| مدل | پلتفرم / کد اتاق | سالهای کاربرد |
|---|---|---|
| Toyota Camry XV50 / XV55 | 7‑Gen Asia Spec | ۲۰۱۲ – ۲۰۱۷ |
| Toyota Fortuner AN50 / AN60 | 1st Generation | ۲۰۰۵ – ۲۰۱۵ |
| Toyota Hilux Vigo / Revo | KUN26 / GUN125 | ۲۰۰۵ – ۲۰۲۰ |
| Toyota Corolla E170 / Altis | ZRE170 / ZRE180 | ۲۰۱۴ – ۲۰۱۶ |
۷ | نکات نگهداری
- از استفاده اسپریهای روغنی یا الکلی روی نمای کلید خودداری شود.
- هر ۶ ماه سوکت و پینها بازرسی و درصورت اکسید، با پاککنندهی Contact Cleaner تمیز گردند.
- فشار طولانی روی کلید Auto Down منجر به کاهش عمر فنر داخلی میشود.
- در محیطهای بالاتر از ۸۰ درجه، تهویه کابین بررسی گردد.
