42305-50030 - سگدستLS 400-92 لکسوس
Lexus LS400 1992 Front Steering Knuckle / Spindle Assembly – OEM 42305‑50030
0
توضیحات

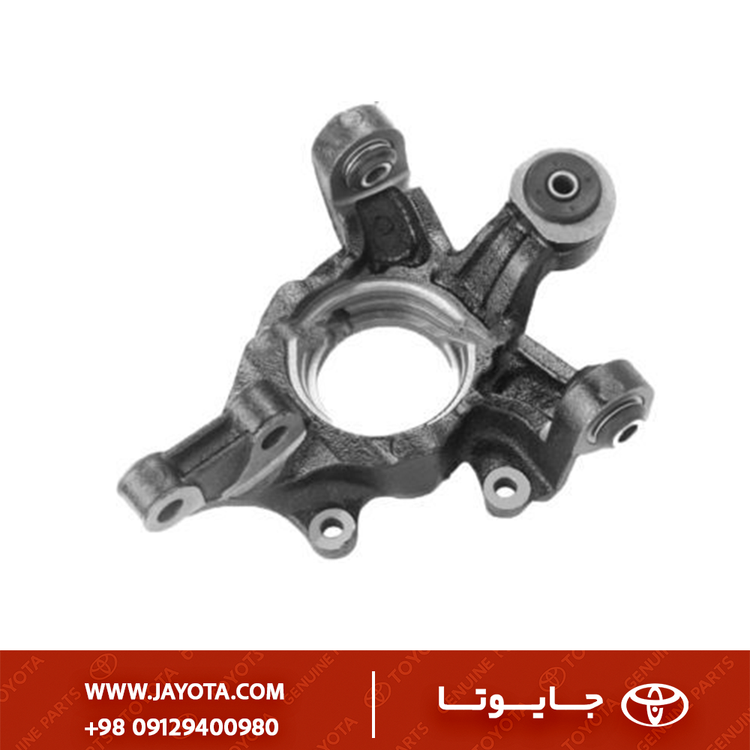

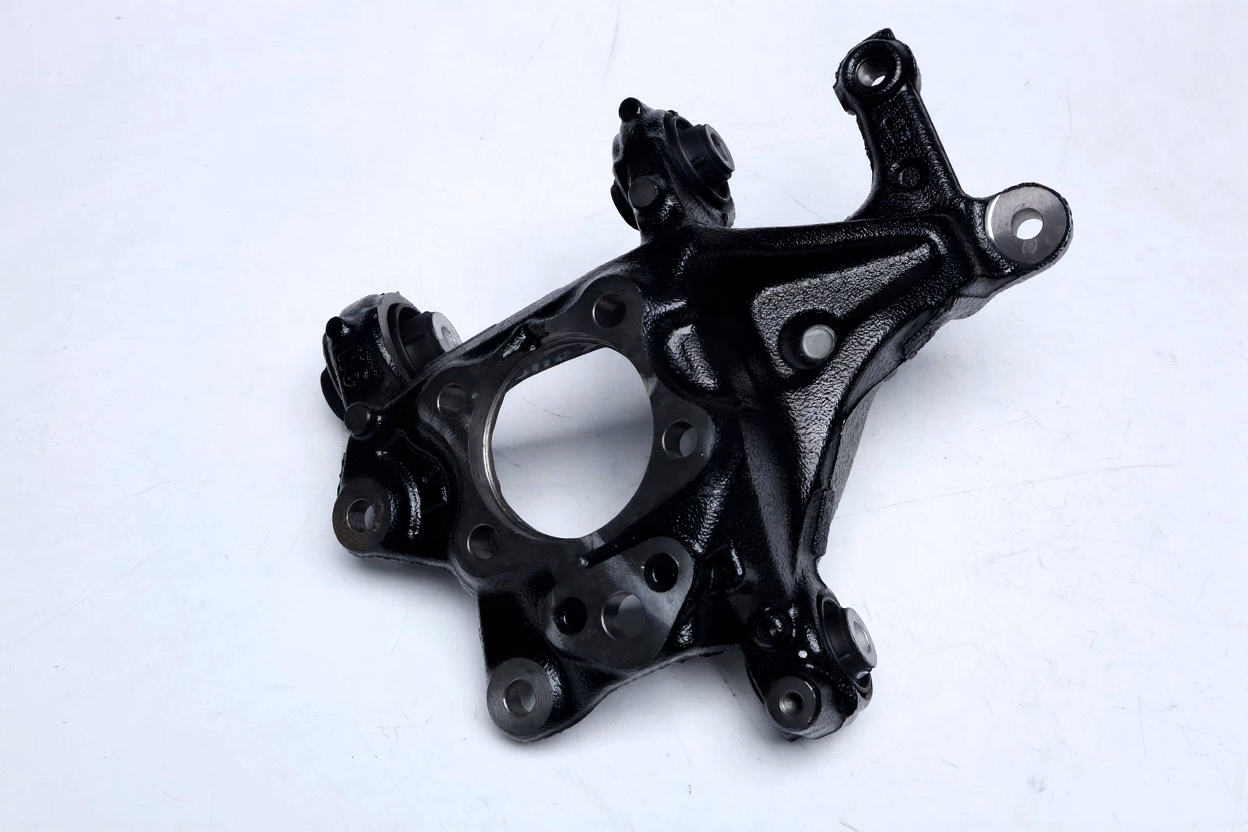

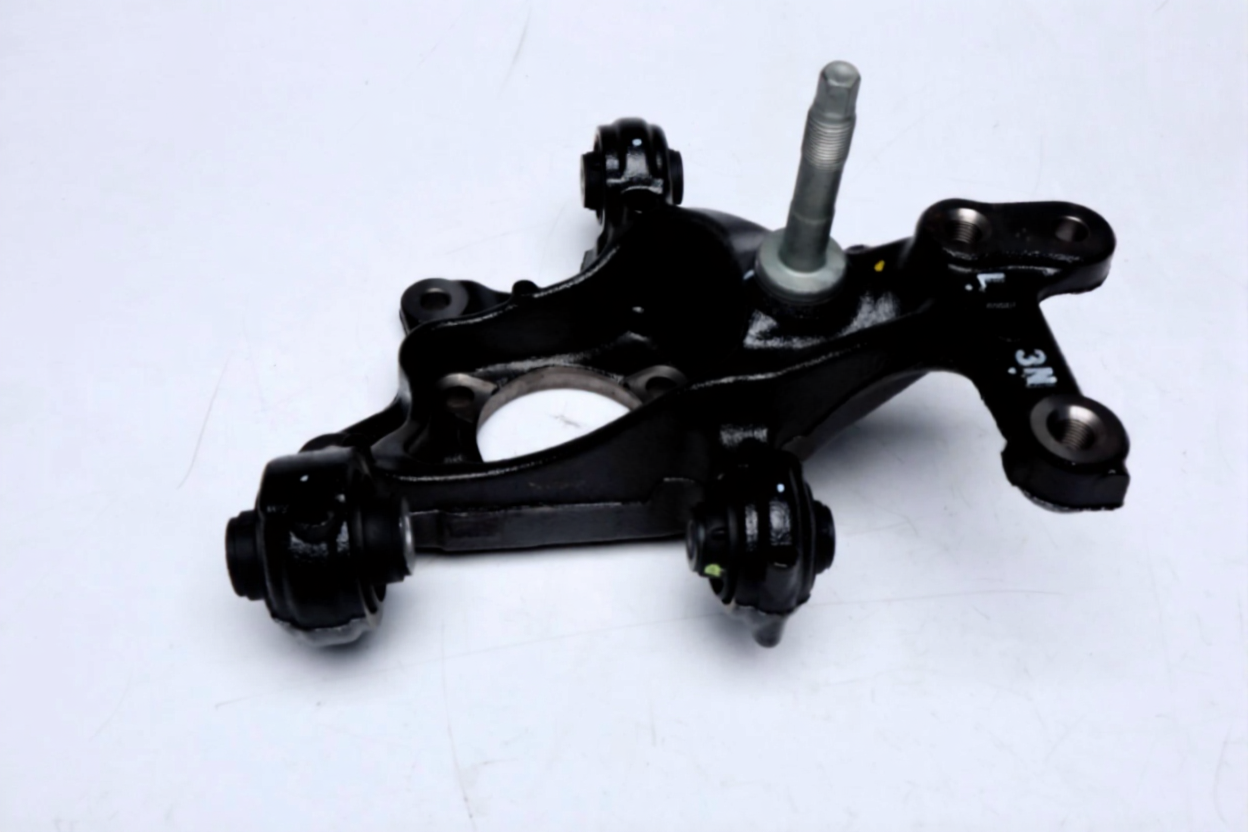

تحلیل فنی سگدست عقب (Carrier Assembly) - کد 42305-50030
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 42305-50030
- نام تخصصی: Carrier Assembly, Rear Axle, LH.
- نام بازاری: سگدست عقب، توپی چرخ عقب (به همراه بدنه)، حامل اکسل عقب.
- موقعیت نصب: سمت چپ (LH) - (سمت راننده در خودروهای فرمان چپ مثل ایران).
- نکته: کد سمت راست (RH) معمولاً 42304-50030 است.
- خودرو هدف: Lexus LS400 (نسل اول - اتاق UCF10) مدل‌های ۱۹۸۹ تا ۱۹۹۴.
- جنس قطعه: چدن داکتیل یا فولاد ریخته‌گری شده سنگین (Cast Iron/Steel). این قطعه در نسل اول LS400 بسیار تنومند طراحی شده تا وزن بالای خودرو و گشتاور موتور V8 را تحمل کند.
- نوع سیستم تعلیق: مولتی لینک (Multi-Link) جناغی دوبل.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه مختص پلتفرم UCF10 تویوتا/لکسوس است:
| مدل خودرو | کد شاسی | موتور | سال ساخت | توضیحات |
|---|---|---|---|---|
| Lexus LS400 | UCF10 | 1UZ-FE (4.0L V8) | 1989-1994 | نسل اول لکسوس LS. |
| Toyota Celsior | UCF10, UCF11 | 1UZ-FE | 1989-1994 | مدل ژاپنی (JDM) همین خودرو. |
۳) تشریح کاربری و عملکرد
- هاب مرکزی تعلیق عقب: این قطعه نقطه تلاقی تمام اجزای تعلیق عقب است. طبق بالا (Upper Control Arm)، طبق پایین (Lower Control Arm) و بازوی کششی (Strut Rod/Trailing Arm) همگی به این سگدست متصل می‌شوند.
- نگهدارنده بلبرینگ: بلبرینگ چرخ عقب داخل این سگدست پرس می‌شود و توپی چرخ (Hub) درون بلبرینگ قرار می‌گیرد.
- پایه ترمز: کالیپر ترمز دیسکی عقب مستقیماً روی این قطعه پیچ می‌شود.
- انتقال نیرو: چون LS400 دیفرانسیل عقب (RWD) است، پلوس از وسط این سگدست عبور کرده و به چرخ متصل می‌شود.
۴) علائم خرابی و دلایل تعویض
- خرابی بوشینگ‌ها (Bushing Failure): شایع‌ترین و حیاتی‌ترین ایراد. این سگدست دارای بوش‌های پرس شده (مخصوصاً بوش اتصال بازوی کششی) است. در LS400های قدیمی، لاستیک این بوش‌ها پاره شده و باعث ایجاد صدای “تــق” بلند هنگام عبور از دست‌انداز یا ترمزگیری می‌شود.
- انحراف چرخ عقب (Rear Steer Effect): خرابی بوش‌های این سگدست باعث می‌شود چرخ عقب در سرعت بالا یا پیچ‌ها کمی بازی کند و خودرو تعادل نداشته باشد (گیج زدن عقب خودرو).
- تاب برداشتن: در اثر تصادفات شدید جانبی، گردن سگدست کج می‌شود که باعث می‌شود زاویه کمبر (Camber) چرخ تنظیم نشود و لاستیک‌سایی شدید ایجاد کند.
- گشاد کردن جای بلبرینگ: اگر بلبرینگ چرخ خراب باشد و دیر تعویض شود، کنس خارجی بلبرینگ داخل سگدست می‌چرخد و جای خود را گشاد می‌کند که در این صورت سگدست باید کامل تعویض شود.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- چالش بوشینگ (The Bushing Dilemma): تویوتا در بسیاری از موارد بوش‌های این سگدست را به صورت جداگانه نمی‌فروشد و کل سگدست (کد 42305) را پیشنهاد می‌دهد که بسیار گران یا نایاب است. راه حل تخصصی، استفاده از بوش‌های افترمارکت با کیفیت (پلی‌اورتان یا لاستیکی برندهای خاص) و پرس کردن آن‌هاست.
- پرس بلبرینگ: نصب بلبرینگ داخل این سگدست نیاز به دستگاه پرس هیدرولیک قوی و دقت بالا دارد تا به سنسور ABS یا بدنه سگدست آسیب نرسد.
- تنظیم زوایا: پس از تعویض یا تعمیر سگدست، تنظیم زوایای چرخ عقب (Alignment) شامل کمبر و تو (Toe) کاملاً الزامی است.
۶) قطعات وابسته
- Wheel Bearing (بلبرینگ چرخ): کد حدودی 90369-43005.
- Axle Hub (توپی چرخ): قطعه‌ای که پیچ‌های چرخ روی آن است.
- Rear Strut Rod (بازوی کششی): بازویی که بوش آن داخل سگدست خراب می‌شود.
- Upper & Lower Control Arms: طبق‌های بالا و پایین.
۷) مقایسه نمونه اصلی با متفرقه/استوک
- Genuine Toyota (نو): بسیار نایاب (Discontinued). اگر پیدا شود بهترین کیفیت ریخته‌گری و ماشین‌کاری را دارد و بوش‌های فابریک روی آن نصب است.
- استوک (Used): رایج‌ترین روش تامین در ایران. هنگام خرید استوک باید دقت شود که:
- سگدست ضربه نخورده و کج نباشد.
- جای بلبرینگ گشاد نباشد.
- وضعیت بوش‌های آن بررسی شود (چون بوش‌های قطعه استوک هم معمولاً عمرشان تمام شده است).
