تحلیل فنی دنده هرزگرد (دیشلی) دیفرانسیل - کد 41341-10030

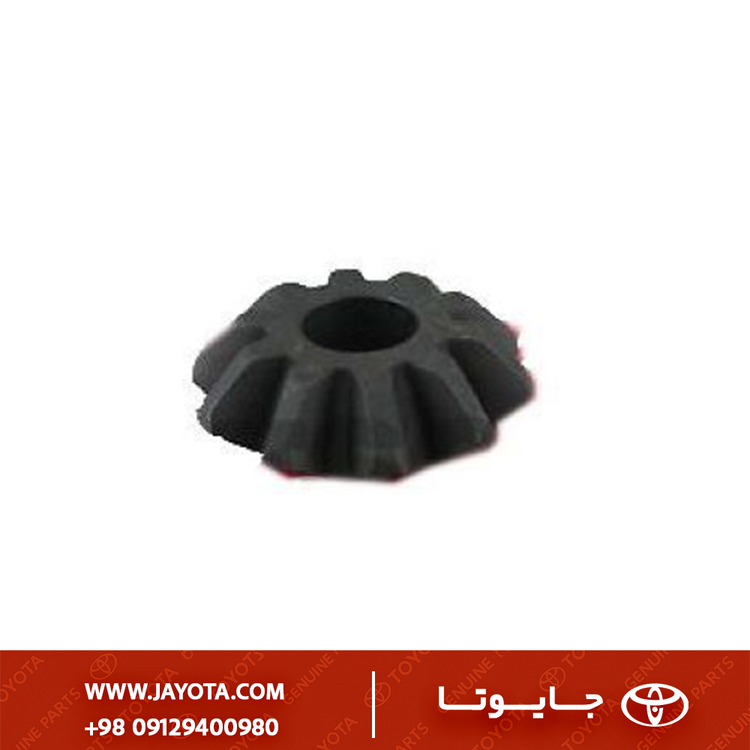

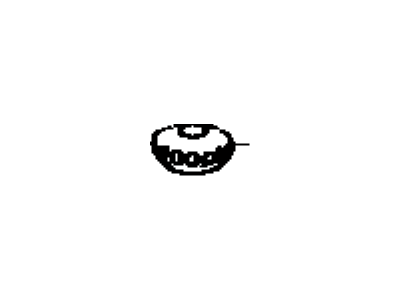

۱) معرفی فنی و مشخصات قطعه
- کد فنی: 41341-10030
- نام تخصصی: Gear, Differential Pinion.
- نام بازاری: دنده دیشلی، دنده هرزگرد داخل هوزینگ، دنده عنکبوتی (Spider Gear). (در بازار گاهی به اشتباه به کل مجموعه دنده پلوس و دیشلی، کیت دنده پلوس میگویند).
- خودرو هدف: تویوتا استارلت (Starlet) مدلهای ۱۹۹۶-۱۹۹۹ و تویوتا یاریس/ویتز (نسل اول) مدلهای ۱۹۹۹-۲۰۰۵.
- جنس قطعه: فولاد فورج سختکاری شده (Forged Hardened Steel). به دلیل اینکه این دندهها فشار نقطهای بسیار زیادی را تحمل میکنند، سطح آنها باید بسیار سخت و ضدسایش باشد.
- نوع سیستم: دیفرانسیل باز (Open Differential) دو پینیون. این دندهها به صورت جفت روبروی هم داخل هوزینگ دیفرانسیل قرار میگیرند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه در دیفرانسیلهای کوچک تویوتا (سری C و سری U قدیمی) استفاده شده است:
| مدل خودرو |
کد شاسی |
موتور |
سال ساخت |
توضیحات |
| Toyota Starlet |
EP91, EP82 |
4E-FE (1.3L) |
1996-1999 |
استارلتهای توربو و تنفس طبیعی (گلانزا). |
| Toyota Yaris / Vitz |
SCP10, NCP10 |
1SZ-FE / 2NZ-FE |
1999-2005 |
یاریس نسل اول (تخممرغی). |
| Toyota Tercel / Paseo |
EL54, EL44 |
5E-FE |
1995-1999 |
کوپههای کوچک تویوتا. |
| Toyota Corolla |
EE100, EE110 |
2E / 4E-FE |
1991-2000 |
فقط مدلهای با موتور ۱۳۰۰ و گیربکسهای خاص. |
۳) تشریح کاربری و عملکرد
- ایجاد اختلاف دور: وظیفه اصلی دنده دیشلی (41341) این است که اجازه دهد چرخهای چپ و راست در هنگام پیچیدن با سرعتهای متفاوتی بچرخند.
- انتقال نیرو: وقتی خودرو در مسیر مستقیم حرکت میکند، این دندهها نسبت به هوزینگ ثابت هستند و نمیچرخند، بلکه نیرو را قفل کرده و به دندههای سر پلوس (Side Gears) منتقل میکنند. اما در پیچها، حول محور خود (شفت دیشلی) میچرخند.

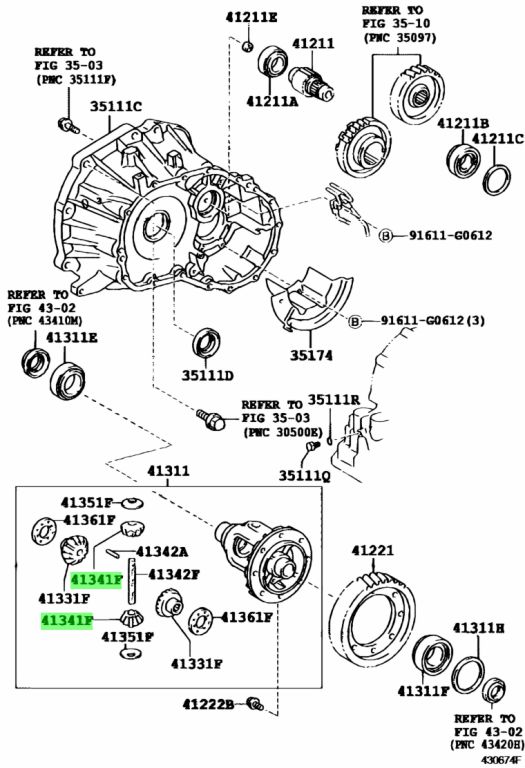

- موقعیت نصب: این دنده روی “شفت دیشلی” (Pinion Shaft) سوار میشود و با “دنده سر پلوس” درگیر است.
۴) علائم خرابی و دلایل تعویض
- صدای تقتق در پیچ (Clicking/Clunking on Turns): شایعترین علامت خرابی دنده دیشلی است. وقتی فرمان را میچرخانید و حرکت میکنید، صدای تقتق شنیده میشود که نشاندهنده شکستگی یا لبپر شدن دندههای دیشلی است.
- ضربه زدن هنگام شروع حرکت: لقی بیش از حد بین دنده دیشلی و دنده پلوس باعث میشود هنگام رها کردن کلاچ، یک صدای “تقه” از گیربکس شنیده شود.
- قفل کردن دیفرانسیل: اگر دندههای دیشلی خرد شوند، قطعات شکسته میتوانند لای دندههای دیگر گیر کرده و باعث قفل شدن چرخها یا ترکیدن پوسته گیربکس شوند.
- ساییدگی واشرها: خرابی واشرهای پشت این دنده باعث افزایش لقی و در نهایت شکستن دنده میشود.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- تعویض به صورت کیت: توصیه اکید میشود که دندههای دیشلی (41341) و دندههای سر پلوس (41331) و شفت وسط را همزمان تعویض کنید. تعویض تکی معمولاً باعث خرابی مجدد میشود زیرا پروفیل دندههای کهنه و نو با هم تطابق ندارند.
- واشر تنظیم (Thrust Washer): پشت این دنده دیشلی، یک واشر کروی خاص قرار میگیرد. نصب صحیح و سالم بودن این واشر حیاتی است. بدون این واشر، دنده مستقیماً با بدنه چدنی هوزینگ تماس گرفته و آن را میخورد.
- بررسی شفت دیشلی: شفتی که این دنده روی آن میچرخد باید چک شود. اگر شفت پله کرده باشد، دنده نو هم سریعاً خراب میشود.
۶) قطعات وابسته
- Pinion Shaft (شفت دیشلی): محوری که این دنده روی آن سوار است.
- Side Gear (دنده سر پلوس - کد 41331): دندهای که پلوس داخل آن میرود.
- Pinion Washer: واشر پشت دنده دیشلی.
- Diff Case: قفسه یا هوزینگی که این دندهها داخلش هستند.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دارای سختی سطحی (Case Hardening) بسیار دقیق است. مغز قطعه چقرمه است تا در برابر ضربه ناگهانی (شوک) نشکند.
- قطعات متفرقه: معمولاً یا خیلی نرم هستند (که سریع دندانهها تیز میشوند) یا به صورت عمقی سخت شدهاند که باعث تردی و شکنندگی (Brittle) آنها میشود و در فشار بالا ناگهان پودر میشوند.
