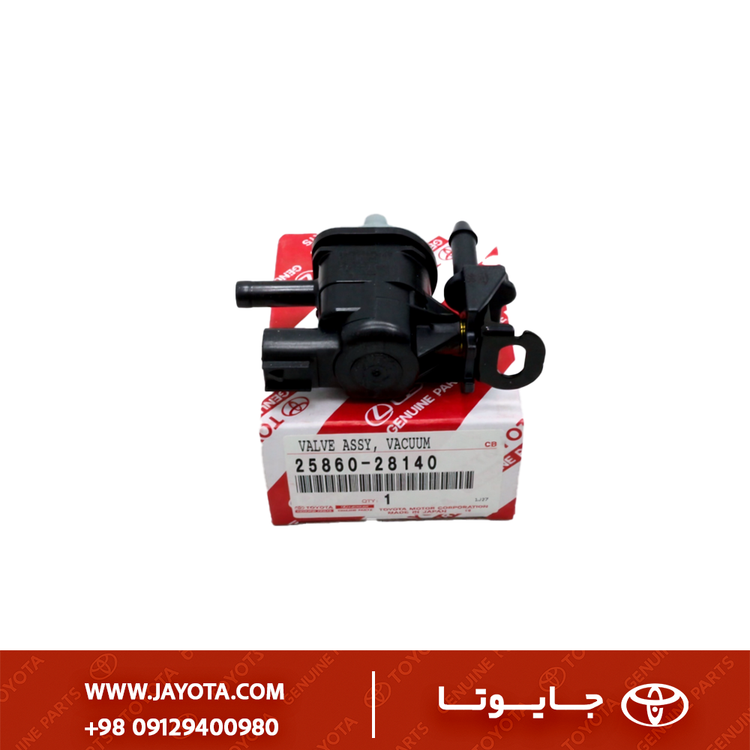

سوپاپ خلا تویوتا راوفور ۲۰۰۵-۲۰۰۶ - اصلی جنیون پارت - 25860-28140
Toyota RAV4 2005–2006 Vacuum Switching Valve (VSV) – Genuine Parts Japan – OEM 25860‑28140
0
توضیحات
1) معرفی فنی قطعه

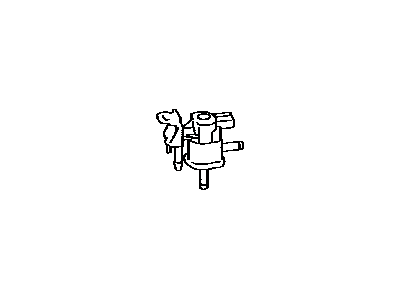

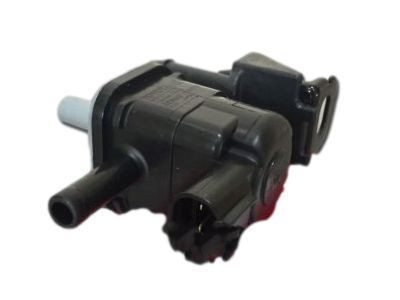

قطعه 25860‑28140 یک VSV (Vacuum Switching Valve) یا «سوپاپ برقی کنترل خلأ» است.
این شیر الکتریکی در مسیر خطوط خلأ قرار میگیرد و با دریافت فرمان ECU، جریان مکش را باز یا بسته میکند.
عملکرد آن در سیستمهای مختلف قابل مشاهده است:
• کنترل EGR
• مدیریت سوپاپ هوای ثانویه / AIR Injection
• کنترل EVAP Purge
• کنترل VICS / ACIS در برخی مانیفولدهای متغیر
بر اساس پلتفرم، نقش دقیق آن کمی جابهجا میشود اما ماهیت یکسان است.
2) فیتمنت دقیق (Fitment Mapping)
قطعه 25860‑28140 در خودروهای با موتورهای 2.0 و 2.2 لیتری دهه ۹۰–۲۰۰۰ استفاده شده است.
فیتمنتهای اصلی:
| Model | Chassis | Engine | Years | System |
|---|---|---|---|---|
| Toyota Camry | SXV20 | 5S‑FE | 1997–2001 | VSV for EGR |
| Toyota Camry | ACV30 | 2AZ‑FE | 2002–2006 | Vacuum Switching (Air Control) |
| Toyota RAV4 | SXA11 / ACA21 | 3S‑FE / 2AZ‑FE | 1996–2005 | EGR / AIR |
| Toyota Corolla | AE101 / AE111 | 4A‑FE | 1993–2001 | EVAP VSV |
| Toyota Carina | ST210 | 3S‑FE | 1996–2001 | VSV for EGR |
نکته: در برخی فهرستهای EPC، این قطعه تحت عنوان
Valve Assy, Vacuum Switching – No.1
در گروه Emission Control → EGR System لیست شده است.
3) شماره فنی و جایگزینها (OEM Cross-Refs)
| Description | OEM Code |
|---|---|
| VSV (Vacuum Switching Valve) | 25860‑28140 |
| Alternate / Supersession | 25860‑28100 ، 25860‑28030 |
| Grommet / Mounting Bush | 90480‑18001 |
| Hose Vacuum 3.5mm | 90999‑92002 |
4) ویژگیهای فنی
• مقاومت اهمی سیمپیچ بین 35–45 Ω
• ولتاژ تحریک: 12V DC
• واکنش سریع (Fast‑Switch) برای کنترل دقیق نسبت هوا/گازهای برگشتی
• دارای ۲ پورت:
– Port E (Engine Vacuum)
– Port B (Bypass / EGR / AIR / EVAP)
• جنس بدنه: پلیآمید مقاوم در حرارت + هسته آهنی سولنوئید
5) علائم خرابی و نشانهها
| علامت | تشخیص فنی | نتیجه |
|---|---|---|
| چراغ چک P0401 یا P0402 | EGR flow incorrect | سوپاپ VSV نمیتواند مسیر خلأ را باز/بسته کند |
| کارکرد ناهموار | Vacuum leak یا VSV Stuck | نشت مکش باعث ریپ و لرزش میشود |
| بوی بنزین / کد EVAP | EVAP VSV Failure | مسیر purge کنترل نمیشود |
| مصرف سوخت بالا | AF Ratio Drift | تغییر فشار خلأ روی دریچهها |
6) برندهای مناسب بازار ایران
• Toyota Genuine – بهترین کیفیت، وایبریشن و حرارت را کاملاً تحمل میکند
• Denso Japan – سازنده اصلی
• Aisin – کیفیت OEM
• NPW / Intermotor – کیفیت متوسط خوب
• نمونههای چینی – مناسب نیست (بعد از ۳–۴ ماه خطای EGR یا EVAP میدهند)
7) نکات نصب حرفهای
• سوکت را قبل از نصب با Electrical Contact Cleaner تمیز کنید
• جهت پورتها حتماً طبق دیاگرام قبلی نصب شود؛ اگر جابهجا زده شود موتور بد کار میکند
• تست عملکرد: با اهممتر مقاومت → 35 تا 45 اهم
• تست عملکرد دوم: با 12V باید صدای تقه (Click) شنیده شود
• شلنگهای خلأ ترکدار را همزمان تعویض کنید
