تحلیل فنی قطعه 17430-16581 (منبع اگزوز عقب تویوتا کرونا/کارینا)
۱) معرفی فنی و مشخصات قطعه

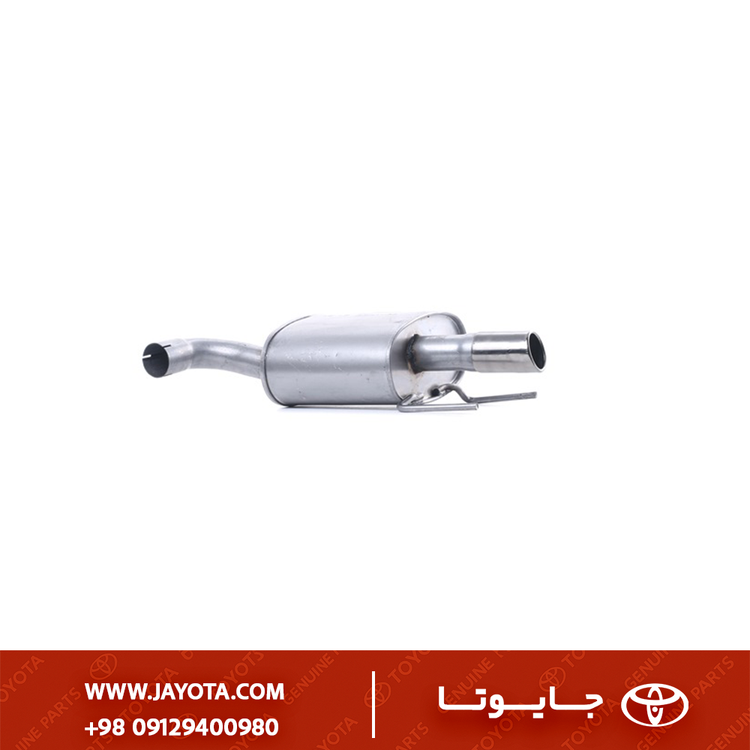

- نام فنی: Pipe Assy, Exhaust, Tail.
- نامهای رایج: منبع اگزوز عقب، مافلر (Muffler)، انباره آخر اگزوز، منبع تویوتا کارینا/کرونا.
- توضیح: این قطعه بخش انتهایی سیستم تخلیه دود است که شامل لوله ورودی (که از روی اکسل عقب رد میشود)، منبع اصلی صداگیر و لوله خروجی (سر اگزوز) میباشد.
- ساختار: معمولاً از ورقهای فولادی با روکش آلومینایز (در نمونههای اصلی) ساخته میشود تا در برابر رطوبت و اسیدهای ناشی از احتراق مقاوم باشد.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
با توجه به کد فنی و بازه سالی اعلام شده (1978-1990)، این قطعه معمولاً برای نسلهای خاصی از سدانهای کلاسیک تویوتا طراحی شده است. به احتمال زیاد این کد مربوط به مدلهای دیفرانسیل جلو (FWD) یا سریهای اواخر دهه 80 است، زیرا سیستم اگزوز مدلهای دیفرانسیل عقب (RWD) متفاوت است.
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
سال ساخت (تقریبی) |
موتور |
| Toyota Carina II |
AT151 / ST150 |
1983 - 1987 |
4A / 1S |
| Toyota Corona |
AT170 / ST170 / AT171 |
1987 - 1992 |
4A-F / 4A-FE |
| Toyota Carina |
AT170 / AT171 |
1988 - 1992 |
1.6L (4A-FE) |
- نکته مهم: بازه “78 تا 90” بسیار وسیع است و شامل تغییر از دیفرانسیل عقب به دیفرانسیل جلو میشود. این قطعه به احتمال زیاد مختص شاسیهای T150 یا T170 است. قبل از نصب روی مدلهای قدیمیتر (T130/T140) حتماً خم لولهها چک شود.
۳) تشریح کاربری و عملکرد
- صداگیری: وظیفه اصلی آن کاهش صدای بلند موتورهای قدیمی (سری A و S) به یک سطح استاندارد و نرم است.
- هدایت دود: انتقال ایمن گازهای سمی به پشت خودرو تا وارد کابین نشوند.
- فشار برگشتی: طراحی شبکههای داخلی این منبع متناسب با موتورهای کاربراتوری یا انژکتوری اولیه تویوتا است تا کشش خودرو حفظ شود.
۴) علائم خرابی و دلایل تعویض
- پوسیدگی کف منبع: رایجترین مشکل در خودروهای کلاسیک؛ به دلیل جمع شدن آب در منبع (مخصوصاً در سفرهای کوتاه)، کف منبع سوراخ میشود.
- صدای اسپرت ناخواسته: اگر صدای ماشین بم و بلند شود، نشانه سوراخ شدن لولهها یا منبع است.
- شکستگی گلویی: محل اتصال لوله به منبع میانی معمولاً بر اثر تکانهای شدید یا زنگزدگی میشکند.
- بوی دود در کابین: نشتی از اتصالات این قطعه میتواند باعث ورود گاز اگزوز به صندوق عقب و سپس کابین شود.
۵) نکات نصب و تعویض
- چک کردن لاستیکهای منجیت: در خودروهای قدیمی، لاستیکهای نگهدارنده اگزوز معمولاً خشک و پاره شدهاند. حتماً همراه با منبع تعویض شوند تا اگزوز به اتاق نکوبد.
- آببندی اتصالات: استفاده از چسب اگزوز (Exhaust Cement) و واشر نو در محل اتصال به لوله میانی الزامی است.
- تنظیم ارتفاع: دقت کنید لوله خمیده از روی اکسل عقب رد میشود؛ باید طوری نصب شود که هنگام نوسان فنرها، به اکسل برخورد نکند.
۶) قطعات وابسته
- Exhaust Gasket: واشر نسوز اتصال فلنج (معمولاً دو پیچ).
- Rubber Hanger: لاستیکهای آویز اگزوز (منجیت).
- Center Pipe: لوله میانی که منبع عقب به آن پیچ میشود.
۷) مقایسه نمونه اصلی با متفرقه
- اصلی (Toyota Genuine): ورق ضخیم، وزن سنگین، صدای بسیار کم و نرم (فابریک)، طول عمر بالا (مقاوم در برابر زنگزدگی).
- متفرقه: ورق نازک (حلبی)، صدای بلندتر و تیزتر، جوشکاریهای ضعیف در نقاط اتصال لوله به منبع، و احتمالاً نیاز به کمی تغییرات (چکشکاری) هنگام نصب برای قرارگیری صحیح در جای خود.
