17430-03211 - منبع اگزوز عقب متفرقه

تحلیل فنی قطعه 17430-03211 (منبع اگزوز عقب تویوتا کمری)

۱) معرفی فنی و مشخصات قطعه

• نام فنی: Pipe Assy, Exhaust, Tail.
• نام‌های رایج: منبع اگزوز عقب، انباره آخر، مافلر (Muffler)، قوطی اگزوز انتهایی.

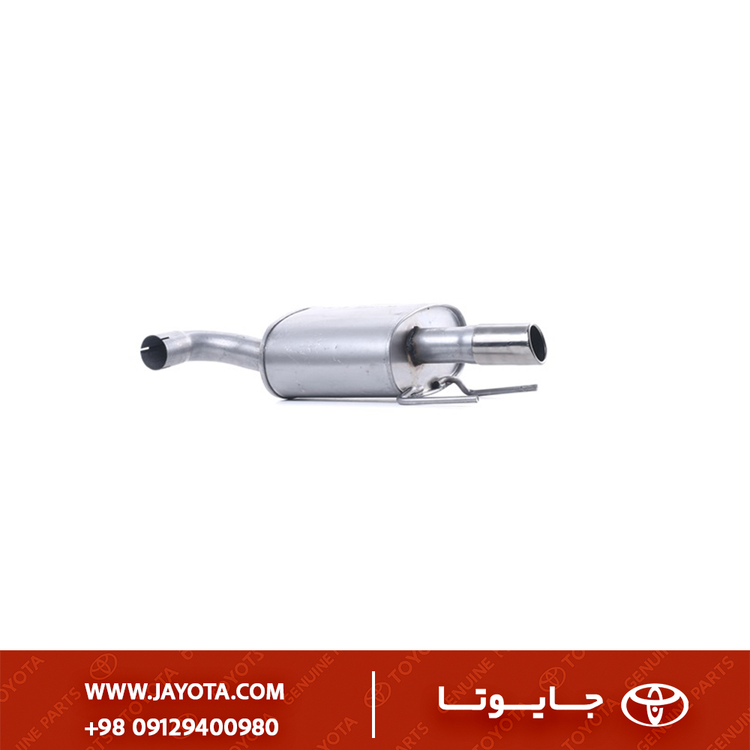

• توضیح: این قطعه بخش نهایی سیستم اگزوز است که شامل لوله ورودی خمیده، منبع بیضی شکل بزرگ (Silencer) و سر اگزوز خروجی می‌باشد.
• وظیفه اصلی: کاهش نهایی صدای موتور و هدایت گازهای داغ به بیرون از زیر سپر عقب.
• مشخصات فیزیکی: در نمونه‌های اصلی معمولاً دو لایه (Double-walled) برای کاهش صدا و عایق حرارتی است. نمونه‌های متفرقه معمولاً تک لایه و سبک‌تر هستند.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این کد فنی به طور خاص برای نسل چهارم تویوتا کمری (معروف به کمری گرند در برخی بازارها، هرچند کد گرند متفاوت است) طراحی شده است:

• نکته مهم: این قطعه معمولاً مخصوص مدل‌های ۴ سیلندر (5S-FE) است. مدل‌های ۶ سیلندر (V6) ممکن است قطر لوله یا نقاط اتصال متفاوتی داشته باشند.

۳) تشریح کاربری و عملکرد

• کاهش آلودگی صوتی: شبکه‌های داخلی و پشم شیشه (یا الیاف سرامیکی) موجود در منبع، امواج صوتی انفجار موتور را خنثی می‌کنند.
• ایجاد فشار برگشتی (Backpressure): برای کارکرد صحیح موتور و حفظ گشتاور در دور پایین، وجود مقدار مشخصی فشار برگشتی ضروری است که طراحی استاندارد این منبع آن را تامین می‌کند.

۴) علائم خرابی و دلایل تعویض

• پوسیدگی و سوراخ شدن: به دلیل جمع شدن بخار آب اسیدی (حاصل از احتراق) در کف منبع، معمولاً از داخل به بیرون می‌پوسد.
• صدای ناهنجار: افزایش ناگهانی صدای موتور (بم شدن صدا) نشان‌دهنده سوراخ شدن منبع یا شکستن تیغه‌های داخلی است.
• لق شدن شبکه داخلی: گاهی اوقات قطعه از بیرون سالم است اما وقتی تکان می‌دهید صدای “لق لق” می‌دهد؛ این یعنی شبکه‌های داخلی ریخته و مسیر خروج دود را مسدود می‌کنند (باعث افت شتاب می‌شود).

۵) نکات نصب و تعویض

• واشر گلویی (Gasket): محل اتصال این قطعه به لوله وسط (Center Pipe) نیاز به یک واشر نسوز (معمولاً دوناتی شکل) دارد. حتماً واشر نو استفاده شود.
• لاستیک‌های آویز (Hangers): منبع با ۲ یا ۳ لاستیک به کف خودرو آویزان می‌شود. اگر لاستیک‌ها خشک یا پاره شده باشند، منبع به اتاق ضربه می‌زند.
• تنظیم سر اگزوز: قبل از سفت کردن نهایی پیچ‌ها، مطمئن شوید که سر اگزوز دقیقاً در وسط برش سپر قرار گرفته و به بدنه پلاستیکی سپر نچسبیده باشد (باعث ذوب شدن سپر می‌شود).

۶) قطعات وابسته

• Exhaust Gasket: واشر اتصال فلنج.
• Exhaust Support/Hanger: لاستیک‌های نگهدارنده منبع.
• Center Pipe: لوله میانی اگزوز که به ورودی این منبع متصل می‌شود.

۷) مقایسه نمونه اصلی با متفرقه

• اصلی (OEM): ساخته شده از ورق‌های آلومینایز یا استیل ضد زنگ با ضخامت بالا، بسیار کم‌صدا، وزن سنگین، عمر طولانی.
• متفرقه (Aftermarket): از آنجا که کاربر ذکر کرده “متفرقه”، باید انتظار داشت: ورق نازک‌تر (زودتر سوراخ می‌شود)، صدای بلندتر و اسپرت‌تر (که برای کمری خانوادگی جالب نیست)، و احتمال عدم تطابق دقیق جای پیچ‌ها که نیاز به جوشکاری یا خمکاری لوله هنگام نصب دارد.
