17420-50030 - لوله اگزوز لکسوس LS400 93

تحلیل فنی لوله اگزوز میانی لکسوس LS400 (کد 17420-50030)

1) معرفی فنی و مشخصات قطعه

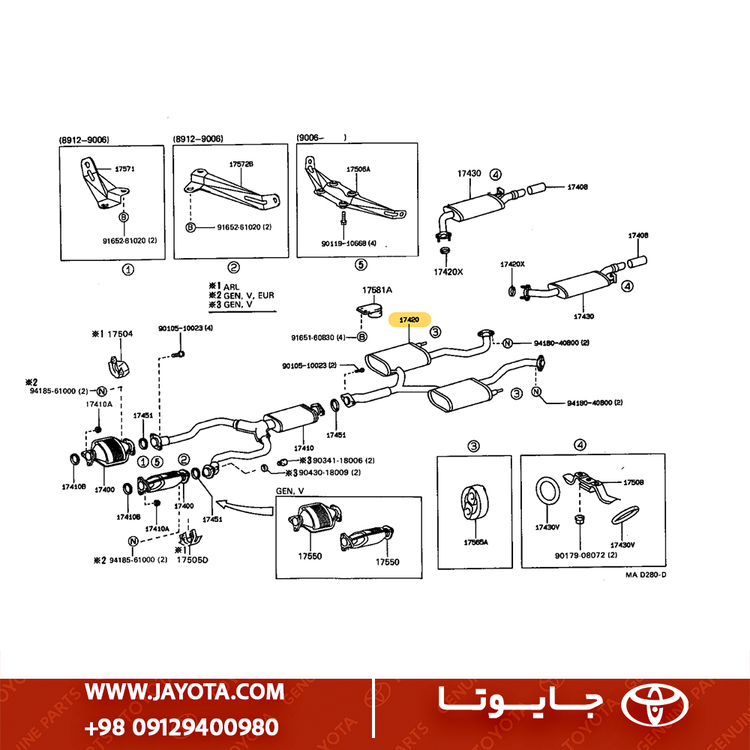

در سیستم اگزوز پیچیده و بسیار کم‌صدای لکسوس LS400، کد 17420 به مجموعه لوله میانی (Center Pipe Assembly) اشاره دارد. این قطعه صرفاً یک لوله خالی نیست؛ بلکه شامل رزوناتور (Resonator) یا منبع میانی نیز می‌شود که نقش حیاتی در حذف فرکانس‌های بم و صدای “هوم” (Drone) موتور V8 دارد.

این قطعه گازهای خروجی را از کاتالیزورهای جلو تحویل گرفته و پس از آرام کردن جریان، به دو منبع اگزوز عقب تقسیم می‌کند (در سیستم‌های دوال).

2) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه مختص نسل اول لکسوس LS400 است.

توجه: این قطعه با نسل دوم (UCF20 - مدل‌های ۱۹۹۵ به بالا) متفاوت است، هرچند موتورها مشابه هستند، اما فرم شاسی و خم‌های اگزوز تغییر کرده است.

3) تشریح کاربری و عملکرد

1. مدیریت آکوستیک (Sound Dampening): موتور 1UZ-FE ذاتا نرم است، اما بدون اگزوز مناسب صدای خشن V8 دارد. رزوناتور موجود در این لوله میانی، وظیفه دارد فرکانس‌های بالا و آزاردهنده را قبل از رسیدن به منبع‌های عقب حذف کند.
2. ایجاد فشار برگشتی (Backpressure): برخلاف تصور عموم، حذف این منبع و لوله‌کشی مستقیم در موتورهای تنفس طبیعی (N/A) مثل 1UZ می‌تواند باعث افت گشتاور در دور پایین شود. این قطعه فشار برگشتی استاندارد کارخانه را حفظ می‌کند.
3. تبدیل جریان (Flow Management): در برخی مدل‌ها جریان دو لوله از موتور را یکی کرده (Y-Pipe) و سپس مجددا تقسیم می‌کند یا به صورت H-Pipe عمل می‌کند تا تعادل بین دو بانک سیلندر برقرار شود.

4) علائم خرابی و دلایل تعویض

• پوسیدگی و سوراخ شدن: با توجه به سن خودرو (بیش از ۳۰ سال)، رطوبت حاصل از احتراق در کف منبع جمع شده و باعث پوسیدگی از داخل به بیرون می‌شود.
• صدای ناهنجار: افزایش صدای موتور، شنیدن صدای “پت پت” از زیر صندلی‌های جلو/عقب.
• بوی خام‌سوزی در اتاق: نشت گاز از فلنج‌ها یا سوراخ‌های لوله می‌تواند باعث ورود مونوکسید کربن به کابین شود.
• صدای تق‌تق (Rattling): جدا شدن صفحات داخلی رزوناتور یا شکستن سپرهای حرارتی (Heat Shields) روی لوله.

5) نکات نصب و تعویض

1. واشرها (Gaskets): هنگام تعویض این قطعه، حتماً باید دو واشر گلویی جلو (اتصال به کاتالیزورها) و دو واشر فلنج عقب (اتصال به منبع‌های انتهایی) تعویض شوند. استفاده از چسب اگزوز به تنهایی کافی نیست.
2. پیچ و فنرها: پیچ‌های اگزوز بعد از ۳۰ سال معمولاً باز نمی‌شوند و می‌شکنند. قبل از شروع کار، پیچ و فنرهای نو (Exhaust Bolt & Spring Kit) تهیه کنید.
3. لاستیک‌های آویز (Hangers): سلامت لاستیک‌های نگهدارنده را چک کنید. اگر لاستیک‌ها خشک یا پاره باشند، لرزش اگزوز مستقیماً به اتاق منتقل می‌شود و سکوت لکسوس را از بین می‌برد.

6) قطعات وابسته و مکمل

• واشر گلویی اگزوز: کد 90917-06041 (نیاز به بررسی دقیق کاتالوگ برای سال ۹۳).
• منبع‌های عقب (Rear Mufflers): کدهای سری 17430 و 17440.
• سنسور اکسیژن: هرچند سنسورها معمولاً قبل از این قطعه هستند، اما نشتی در ابتدای این لوله می‌تواند خوانش سنسورها را مختل کند.

7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)

• نمونه اصلی (Toyota/Lexus): بسیار سنگین، دارای ورق‌های ضخیم و عایق‌بندی داخلی چند لایه است. هدف آن “حذف صدا” است. عمر مفید بسیار بالایی دارد.
• نمونه‌های متفرقه/اسپرت: معمولاً سبک‌تر هستند و صدای موتور را بم‌تر و بلندتر می‌کنند. اگر هدف شما حفظ اصالت و سکوتِ “کتابخانه‌ای” لکسوس LS400 است، نمونه‌های اسپرت یا دست‌ساز داخلی معمولاً آن کیفیت سکوت را ارائه نمی‌دهند و ممکن است در سرعت‌های بزرگراهی ایجاد همهمه (Drone) کنند.
