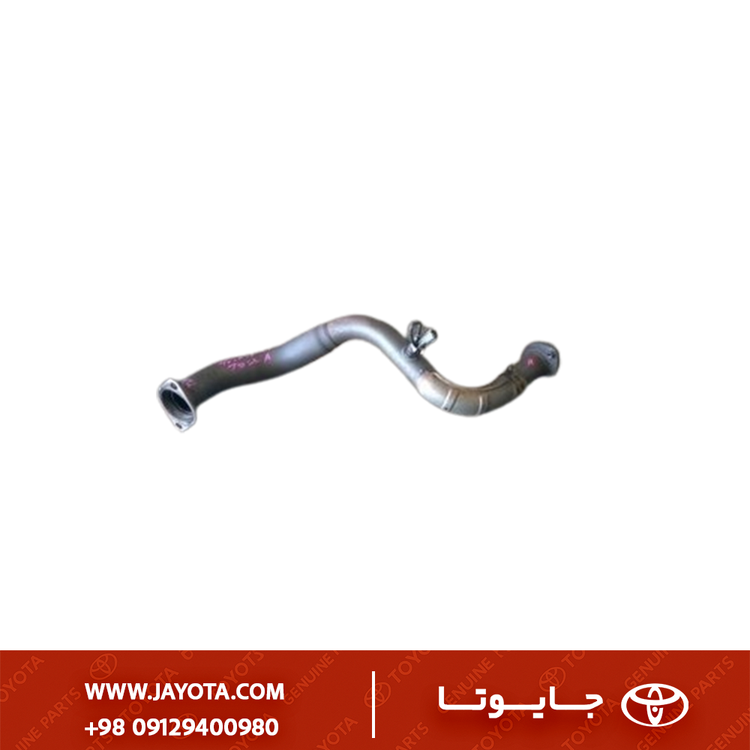

لوله اگزوز جلو راوفور ۲۰۰۵-۲۰۰۶
Toyota RAV4 Front Exhaust Pipe 2005–2006 – XA30
0
توضیحات
1) معرفی فنی قطعه

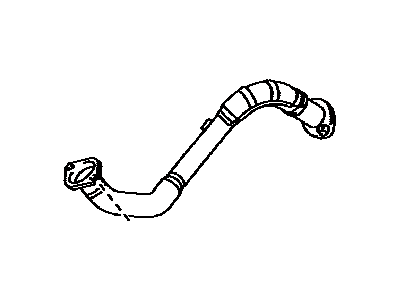

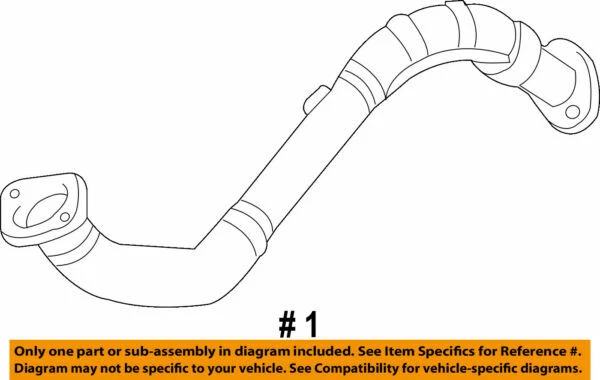

لوله اگزوز جلو (Front Exhaust Pipe) در تویوتا راوفور 2005 و 2006، قطعهای استراتژیک در سیستم تخلیه دود است که مانیفولد خروجی موتور را به لوله میانی و منبع وسط متصل میکند. این قطعه شامل یک لوله استیل خمکاری شده و یک بخش انعطافپذیر حیاتی به نام حصیری (Flex Pipe) است.
وظیفه اصلی بخش حصیری، خنثی کردن لرزشهای شدید موتور (Engine Rocking) در هنگام شتابگیری است تا این ارتعاشات به سیستم اگزوز خشک و شاسی منتقل نشود. همچنین، این لوله معمولاً محل نصب سنسور اکسیژن دوم (Downstream) است که وظیفه پایش عملکرد کاتالیزور را بر عهده دارد.
2) جدول فیتمنت و سازگاری (Fitment)
| Part Name | Engine Codes | Model | Chassis Code | Notes |
|---|---|---|---|---|
| Front Pipe Assy | 2AZ-FE (2.4L) | RAV4 | ACA23 / ACA28 | مدل 2005 (نسل قدیم/زاپاس پشت) |
| Front Pipe Assy | 1AZ-FE (2.0L) | RAV4 | ACA20 / ACA21 | مدل 2005 (نسل قدیم) |
| Front Pipe Assy | 2AZ-FE (2.4L) | RAV4 | ACA33 / GSA33 | مدل 2006 (نسل جدید) |
3) شماره فنیهای اصلی (OEM Part Numbers)
(دقت کنید که شماره فنی مدل 2005 با 2006 متفاوت است)
| Part Name | OEM Number | Application |
|---|---|---|
| Front Exhaust Pipe | 17410-28440 | مخصوص اتاق قدیم (تا پایان 2005) |
| Supersession | 17410-28530 | شماره جایگزین اتاق قدیم |
| Front Exhaust Pipe | 17410-31520 | مخصوص اتاق جدید (شروع از 2006) |
| Exhaust Gasket | 90917-06062 | واشر گلویی (اتصال به مانیفولد) |
4) ویژگیهای فنی و مزایا
• حصیری تقویتشده (Double-Braid Flex): استفاده از بافت دولایه استیل برای جلوگیری از پارگی زودرس در اثر گشتاور موتور 2400cc.
• آلیاژ مقاوم به خوردگی: استفاده از ورقهای آلومنایزد یا استنلس استیل برای مقاومت در برابر حرارت بالا و رطوبت.
• طراحی Mandrel Bent: خمهای دقیق بدون چروکیدگی لوله که باعث خروج روان دود و حفظ تنفس موتور میشود.
• جایگاه سنسور فابریک: دارای مهره رزوه شده دقیق برای بسته شدن سنسور اکسیژن دوم بدون نشتی.
5) جدول علائم خرابی و زمان تعویض
| Symptom | Technical Meaning | Result |
|---|---|---|
| صدای بلند و بم از زیر موتور | پارگی شبکه توری حصیری | نشت دود و آلودگی صوتی |
| بوی دود داخل کابین | نشت از واشر گلویی یا حصیری | خطر مسمومیت سرنشینان |
| چراغ چک (کد P0420) | نشتی هوا قبل از سنسور دوم | خطا در خوانش راندمان کاتالیزور |
| صدای تقه در شروع حرکت | شکستگی فنر پیچهای اتصال | کوبش لوله به سینی زیر |
6) برندهای پیشنهادی بازار ایران
| Brand | Country | Quality Level | Notes |
|---|---|---|---|
| Toyota Genuine | Japan | عالی | بهترین انتخاب، قیمت بسیار بالا |
| Bosal | Europe/Belgium | OEM Grade | کیفیت ساخت بسیار نزدیک به اصلی |
| TYG / TYY | Taiwan | خوب | رایجترین نمونه وارداتی با قیمت مناسب |
| ایران (پارس/مشهد) | Iran | متوسط | قیمت پایین، عمر حصیری کمتر از نمونه خارجی |
7) نکات نصب حرفهای
• پیچهای فنری (Spring Bolts): اتصال این لوله به مانیفولد باید حتماً با پیچ و فنر مخصوص انجام شود تا لوله قابلیت بازی داشته باشد. استفاده از پیچ ثابت باعث شکستن گلویی مانیفولد میشود.
• واشر دونات (Donut Gasket): واشر سربی/گرافیتی محل اتصال یکبار مصرف است؛ حتماً با نمونه نو تعویض شود.
• مراقبت از سنسور: سنسور اکسیژن روی این لوله بسیار حساس و گران است. قبل از باز کردن لوله، سوکت آن را جدا کنید و مراقب ضربه خوردن نوک سنسور باشید.
• تفاوت مدلها: لوله راوفور 2005 (اتاق قدیم) کوتاهتر از مدل 2006 (اتاق جدید) است و جای خمها متفاوت است؛ حتماً قبل از نصب تطبیق دهید.
