دستهبندی: سیستم خنک کننده
کشور سازنده:چین
کد فنی اصلی:16360-21110 / 16360-21040

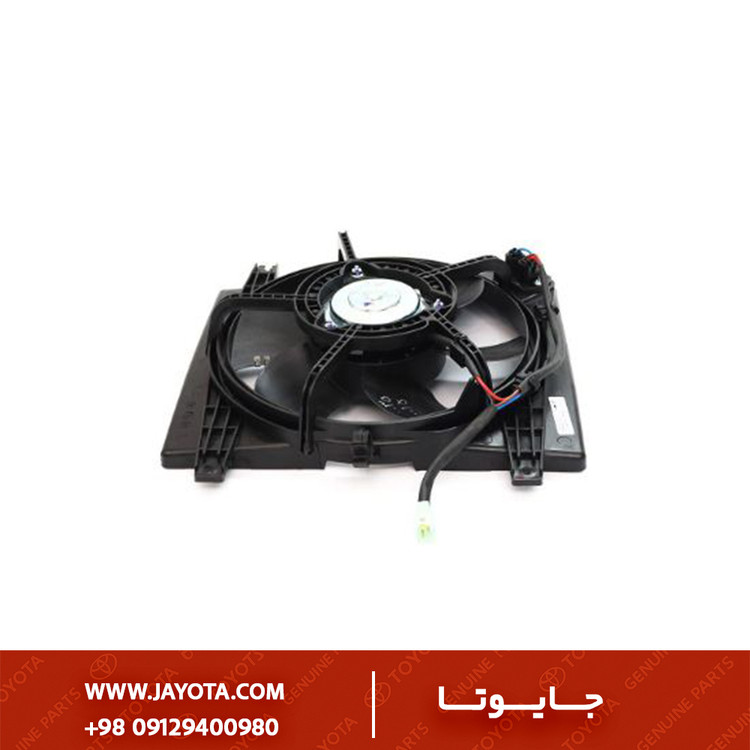

فن رادیاتور تویوتا یاریس 11-2005 - پاسن چینی
Toyota Yaris 2005-2011 Radiator Cooling Fan Assembly - PASN (China)
برند:PASN | پاسن
0
مشخصات
کشور سازنده
چین
کد فنی اصلی
16360-21110 / 16360-21040
توضیحات
۱) مشخصات کلی
| ویژگی | توضیحات |
|---|---|
| نام قطعه | فن رادیاتور |
| شماره OEM ارجاعی | 16360-21110 / 16360-21040 |
| مدل خودرو | تویوتا یاریس (Toyota Yaris) |
| سال کاربرد | 2005 – 2011 (نسل دوم - اتاق XP90) |
| برند تولید | Passen (پاسن) |
| وضعیت / مبدأ | نو / افترمارکت (کشور چین) |
| محل نصب | محفظه موتور (پشت رادیاتور آب) |
۲) معرفی محصول
مجموعه فن رادیاتور تویوتا یاریس مدل 2005 تا 2011 از برند پاسن (PASN )، یک قطعه جایگزین اقتصادی و باکیفیت برای سیستم خنککننده خودروی شماست. این مجموعه به صورت کامل شامل موتور الکتریکی، پروانه (تیغهها) و دیاق (قاب نگهدارنده) عرضه میشود. عملکرد صحیح این قطعه در تنظیم دمای مایع خنککننده و جلوگیری از جوش آوردن موتور، بهویژه در ترافیک و روزهای گرم سال، نقشی حیاتی دارد.
۳) مشخصات فنی
| پارامتر فنی | مشخصات |
|---|---|
| ولتاژ کاری | 12 ولت (DC) |
| تعداد سوکت/پین | سوکت فابریک متناسب با سیمکشی اصلی |
| جنس پروانه و دیاق | پلاستیک فشرده مقاوم در برابر حرارت (ABS/PA) |
| اجزای مجموعه | موتور الکتریکی، پروانه فن، قاب (Shroud) |
| نوع چرخش | مکنده (Puller) - جریان هوا به سمت موتور |
| استاندارد کیفی | مطابق با ابعاد و استانداردهای قطعه OEM |
۴) ویژگیها و مزایا
| ویژگی | مزیت عملکردی |
|---|---|
| مجموعه کامل و مونتاژ شده | نصب سریع و آسان بدون نیاز به اسمبل کردن قطعات داخلی |
| موتور الکتریکی بهینهشده | کارکرد کمصدا با توان هوادهی (CFM) بالا برای خنککاری سریع |
| طراحی آیرودینامیک پروانهها | کاهش لرزش و بهینهسازی جریان هوا روی شبکه رادیاتور |
| ارزش خرید بالا | کیفیت مطلوب با قیمت بسیار مناسبتر نسبت به قطعات اصلی (Genuine) |
۵) راهنمای نصب
- ایمنی اول: پیش از آغاز کار، حتماً کابل قطب منفی باتری را جدا کنید تا از اتصال کوتاه یا روشن شدن ناگهانی فن جلوگیری شود. موتور باید کاملاً سرد باشد.
- سوکت برق موتور فن را با احتیاط آزاد و جدا کنید.
- پیچها یا خارهای نگهدارنده قاب فن (دیاق) به رادیاتور را باز کنید. در برخی مدلها ممکن است نیاز باشد شیلنگ بالایی رادیاتور کمی جابهجا شود.
- مجموعه فن قدیمی را به سمت بالا کشیده و خارج کنید.
- فن پاسن را در شیارهای فابریک قرار داده، پیچها را ببندید و سوکت برق را متصل کنید.
- باتری را وصل کرده، موتور را روشن کنید و کولر را درگیر کنید تا از روشن شدن و چرخش صحیح فن اطمینان حاصل کنید.
۶) سازگاری خودرو
| مدل خودرو | اتاق | کدهای موتور | حجم موتور | سال تولید |
|---|---|---|---|---|
| Toyota Yaris Sedan/Hatchback | XP90 | 2NZ-FE | 1.3L | 2005 – 2011 |
| Toyota Yaris Sedan/Hatchback | XP90 | 1NZ-FE | 1.5L | 2005 – 2011 |
۷) نکات نگهداری و بازرسی
- در صورت مشاهده لرزش غیرطبیعی یا صدای زوزه از محفظه موتور، سلامت پروانهها و بلبرینگ موتور فن را بررسی کنید.
- هنگام شستشوی موتور، از گرفتن آب پرفشار (کارواش) به صورت مستقیم روی موتور الکتریکی و سوکت فن خودداری کنید.
- بررسی دورهای رلهها و فیوزهای مرتبط با فن رادیاتور در جعبه فیوز توصیه میشود.
