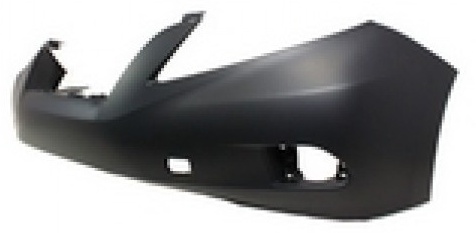

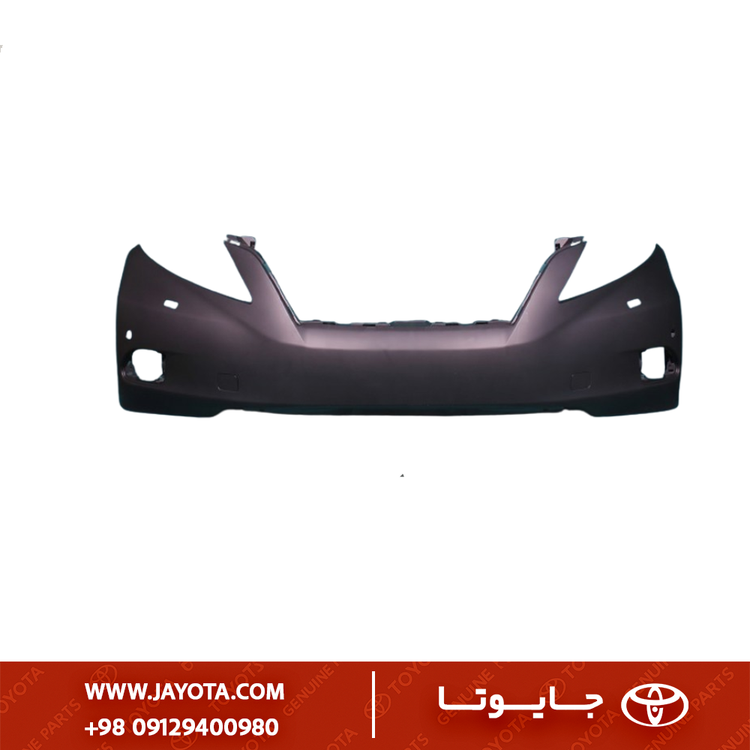

سپر جلو لکسوس RX350/RX450 2010-2012 تانگ یانگ
Lexus RX350 / RX450h Front Bumper 2010–2012 TYG
0
توضیحات
تحلیل فنی سپر جلو لکسوس RX350/RX450h (2010-2012) برند Tong Yang
1) معرفی فنی قطعه
- پارت نامبر (نمونه):
TYG Part No: LX04107BA(کد داخلی شرکت تانگ یانگ) - نام فنی: COVER, FRONT BUMPER (پوسته سپر جلو)
- نام بازاری: سپر جلو، پوسته سپر خام.
- برند: Tong Yang (TYG) - ساخت تایوان. یکی از معتبرترین و باکیفیتترین تولیدکنندگان قطعات بدنه افترمارکت در جهان.
- جنس: پلیپروپیلن (Polypropylene - PP)، همانند جنس سپر اصلی (OEM).
- وضعیت: قطعه به صورت خام و آستر خورده (Primed) عرضه میشود و آماده برای فرآیند رنگآمیزی است. فاقد هرگونه قطعه جانبی مانند جلوپنجره، توری، پرژکتور و… میباشد.
2) جدول فیتمنت دقیق (Fitment Mapping)
این سپر به طور خاص برای نسل سوم لکسوس RX (کد اتاق AL10) قبل از فیسلیفت (Pre-Facelift) طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) |
|---|---|---|
| Lexus RX350 | GGL10, GGL15, GGL16 | 2010 – 2012 |
| Lexus RX450h | GYL10, GYL15, GYL16 | 2010 – 2012 |
- نکته بسیار مهم: این سپر به مدلهای ۲۰۱۳ به بعد که دارای طراحی جلوپنجره دوکیشکل (Spindle Grille) فیسلیفت شده هستند، نمیخورد. طراحی سپر، جلوپنجره و پرژکتور در مدلهای فیسلیفت کاملاً متفاوت است.
3) تشریح کاربری و جایگاه در خودرو
سپر جلو به عنوان اولین خط دفاعی خودرو در بخش جلویی، وظایف چندگانهای دارد:
- زیبایی و آیرودینامیک: شکلدهنده چهره خودرو و مدیریت جریان هوا.
- محافظت: جذب ضربات خفیف و محافظت از قطعات حیاتی پشت خود مانند رادیاتور، کندانسور، چراغها و دیاق اصلی.
- جایگاه نصب قطعات: محلی برای نصب جلوپنجره، توری سپر، پرژکتورها، سنسورهای پارک، نازل شیشهشور چراغ و… است.
4) علائم خرابی و نشانههای فرسودگی
- شکستگی و ترک خوردگی: ناشی از تصادفات و برخورد با موانع.
- خراشهای عمیق و پارگی: برخورد با لبه جدول یا اجسام تیز.
- دفرمگی و تاب برداشتن: معمولاً به دلیل ضربه یا حرارت زیاد (مانند پارک کردن نزدیک اگزوز خودروی دیگر).
- شل شدن و ایجاد فاصله: شکستن پایهها و خارها یا براکتهای نگهدارنده.
5) دلایل اصلی تعویض و سناریوهای تعمیر
- تصادف: شایعترین علت تعویض.
- هزینه تعمیر: گاهی هزینه تعمیر (جوش پلاستیک، بتونهکاری، آستر و رنگ) یک سپر آسیبدیده به قدری زیاد است که تعویض آن با یک سپر افترمارکت باکیفیت مانند TYG، منطقیتر و سریعتر است.
- زیباسازی: برای بازگرداندن ظاهر نو و بدون نقص به خودرویی که سپر آن پر از خط و خش و سنگخوردگی است.
6) نکات نصب و الزامات فنی
- تست فیت قبل از رنگ (Test Fit): حیاتیترین مرحله! قبل از ارسال سپر برای رنگآمیزی، حتماً آن را روی خودرو تست کنید تا از همخوانی کامل سوراخها و فیت شدن گوشهها با گلگیر و چراغ اطمینان حاصل شود.
- انتقال قطعات: تمام قطعات سپر قدیمی (جلوپنجره، توری، کرومیها، پرژکتور، سنسور پارک، نازل شیشهشور چراغ و سیمکشی مربوطه) باید باز شده و به سپر جدید منتقل شوند.
- سوراخکاری: جای سنسورهای پارک (PDC) و نازل شیشهشور چراغ معمولاً از پشت مشخص شده است اما بسته نیست. نصاب باید با دقت آنها را با گردبر مناسب باز کند.
- آمادهسازی برای رنگ: سپر TYG دارای آستر اولیه است. نقاش باید سطح را سنباده نرم زده، پرایمر مخصوص پلاستیک (Plastic Primer) پاشیده و سپس فرآیند رنگ اصلی و کلر را اجرا کند.
7) قطعات وابسته و مکمل
برای نصب کامل این سپر به قطعات زیر (که از سپر قبلی منتقل میشوند یا باید جداگانه تهیه شوند) نیاز است:
53101-0E050: جلوپنجره اصلی (Grille, Radiator).52129-0E010: توری زیر سپر (Lower Grille).81210-0W050/81220-0W040: پرژکتورهای چپ و راست (Fog Lamps).52115-0E030/52116-0E030: براکتهای کشویی زیر چراغ (Retainer, Bumper Side).52021-0E020: دیاق فلزی اصلی پشت سپر (Reinforcement, Front Bumper).53875-0E040/53876-0E040: شلگیرهای جلو (Fender Liner).- سنسورهای پارک، کاورهای نازل شیشهشور و سایر متعلقات.
تحلیل فنی سپر جلو لکسوس RX350/RX450h (2010-2012) برند Tong Yang
1) معرفی فنی قطعه
- پارت نامبر (نمونه):
TYG Part No: LX04107BA(کد داخلی شرکت تانگ یانگ) - نام فنی: COVER, FRONT BUMPER (پوسته سپر جلو)
- نام بازاری: سپر جلو، پوسته سپر خام.
- برند: Tong Yang (TYG) - ساخت تایوان. یکی از معتبرترین و باکیفیتترین تولیدکنندگان قطعات بدنه افترمارکت در جهان.
- جنس: پلیپروپیلن (Polypropylene - PP)، همانند جنس سپر اصلی (OEM).
- وضعیت: قطعه به صورت خام و آستر خورده (Primed) عرضه میشود و آماده برای فرآیند رنگآمیزی است. فاقد هرگونه قطعه جانبی مانند جلوپنجره، توری، پرژکتور و… میباشد.
-
2) جدول فیتمنت دقیق (Fitment Mapping)
این سپر به طور خاص برای نسل سوم لکسوس RX (کد اتاق AL10) قبل از فیسلیفت (Pre-Facelift) طراحی شده است.
مدل خودرو (Model) کد شاسی (Chassis Code) سال ساخت (Years) Lexus RX350 GGL10, GGL15, GGL16 2010 – 2012 Lexus RX450h GYL10, GYL15, GYL16 2010 – 2012 - نکته بسیار مهم: این سپر به مدلهای ۲۰۱۳ به بعد که دارای طراحی جلوپنجره دوکیشکل (Spindle Grille) فیسلیفت شده هستند، نمیخورد. طراحی سپر، جلوپنجره و پرژکتور در مدلهای فیسلیفت کاملاً متفاوت است.
-
3) تشریح کاربری و جایگاه در خودرو
سپر جلو به عنوان اولین خط دفاعی خودرو در بخش جلویی، وظایف چندگانهای دارد:
- زیبایی و آیرودینامیک: شکلدهنده چهره خودرو و مدیریت جریان هوا.
- محافظت: جذب ضربات خفیف و محافظت از قطعات حیاتی پشت خود مانند رادیاتور، کندانسور، چراغها و دیاق اصلی.
- جایگاه نصب قطعات: محلی برای نصب جلوپنجره، توری سپر، پرژکتورها، سنسورهای پارک، نازل شیشهشور چراغ و… است.
-
4) علائم خرابی و نشانههای فرسودگی
- شکستگی و ترک خوردگی: ناشی از تصادفات و برخورد با موانع.
- خراشهای عمیق و پارگی: برخورد با لبه جدول یا اجسام تیز.
- دفرمگی و تاب برداشتن: معمولاً به دلیل ضربه یا حرارت زیاد (مانند پارک کردن نزدیک اگزوز خودروی دیگر).
- شل شدن و ایجاد فاصله: شکستن پایهها و خارها یا براکتهای نگهدارنده.
-
5) دلایل اصلی تعویض و سناریوهای تعمیر
- تصادف: شایعترین علت تعویض.
- هزینه تعمیر: گاهی هزینه تعمیر (جوش پلاستیک، بتونهکاری، آستر و رنگ) یک سپر آسیبدیده به قدری زیاد است که تعویض آن با یک سپر افترمارکت باکیفیت مانند TYG، منطقیتر و سریعتر است.
- زیباسازی: برای بازگرداندن ظاهر نو و بدون نقص به خودرویی که سپر آن پر از خط و خش و سنگخوردگی است.
-
6) نکات نصب و الزامات فنی
- تست فیت قبل از رنگ (Test Fit): حیاتیترین مرحله! قبل از ارسال سپر برای رنگآمیزی، حتماً آن را روی خودرو تست کنید تا از همخوانی کامل سوراخها و فیت شدن گوشهها با گلگیر و چراغ اطمینان حاصل شود.
- انتقال قطعات: تمام قطعات سپر قدیمی (جلوپنجره، توری، کرومیها، پرژکتور، سنسور پارک، نازل شیشهشور چراغ و سیمکشی مربوطه) باید باز شده و به سپر جدید منتقل شوند.
- سوراخکاری: جای سنسورهای پارک (PDC) و نازل شیشهشور چراغ معمولاً از پشت مشخص شده است اما بسته نیست. نصاب باید با دقت آنها را با گردبر مناسب باز کند.
- آمادهسازی برای رنگ: سپر TYG دارای آستر اولیه است. نقاش باید سطح را سنباده نرم زده، پرایمر مخصوص پلاستیک (Plastic Primer) پاشیده و سپس فرآیند رنگ اصلی و کلر را اجرا کند.
-
7) قطعات وابسته و مکمل
برای نصب کامل این سپر به قطعات زیر (که از سپر قبلی منتقل میشوند یا باید جداگانه تهیه شوند) نیاز است:
53101-0E050: جلوپنجره اصلی (Grille, Radiator).52129-0E010: توری زیر سپر (Lower Grille).81210-0W050/81220-0W040: پرژکتورهای چپ و راست (Fog Lamps).52115-0E030/52116-0E030: براکتهای کشویی زیر چراغ (Retainer, Bumper Side).52021-0E020: دیاق فلزی اصلی پشت سپر (Reinforcement, Front Bumper).53875-0E040/53876-0E040: شلگیرهای جلو (Fender Liner).- سنسورهای پارک، کاورهای نازل شیشهشور و سایر متعلقات.
