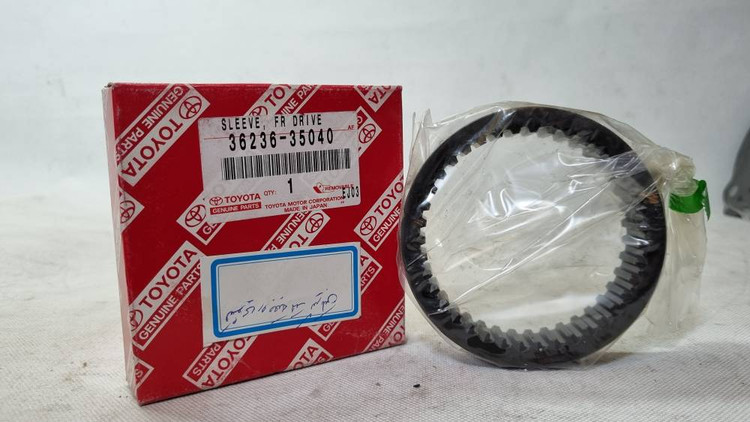

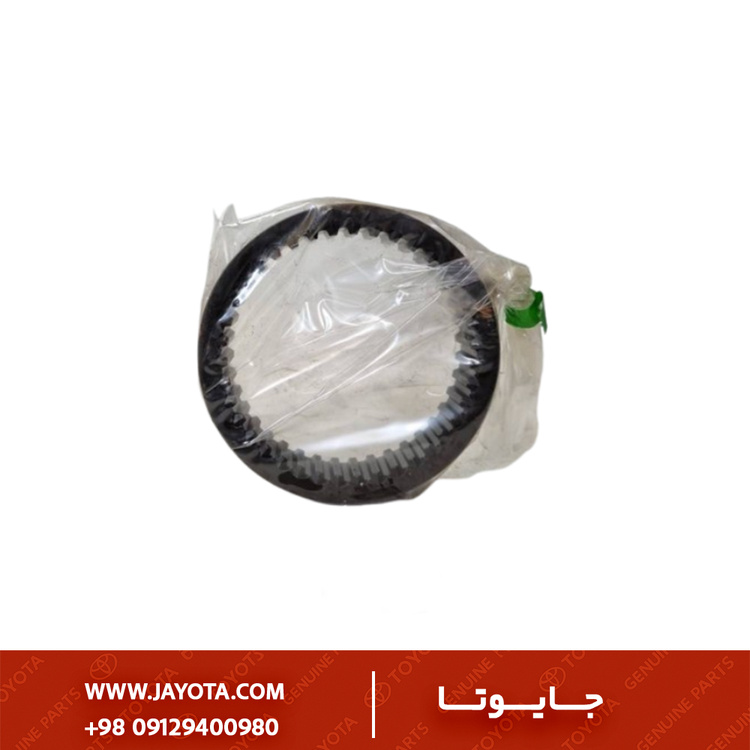

کشویی روی جعبه کمک گیربکس تویوتا هایلوکس تایگر 04-1998 - اصلی جنیون پارت ژاپن - 36236-35040

۱. معرفی محصول

این قطعه که با نام‌های کشویی دنده کمک، غلاف کلاچ 4WD یا Sliding Sleeve نیز شناخته می‌شود، یکی از اجزای کلیدی در سیستم انتقال قدرت دو دیفرانسیل (Transfer Case) تویوتا است. وظیفه اصلی آن اتصال مکانیکی شفت خروجی جلو به زنجیر یا دنده‌ها جهت انتقال گشتاور به چرخ‌های جلو است.

• عملکرد: این قطعه با حرکت محوری روی شفت (به وسیله ماهک)، دندانه‌های داخلی خود را با دندانه‌های دنده مقابل (Sprocket Gear) درگیر کرده و خودرو را از حالت 2H (تک دیفرانسیل) به 4H (دو دیفرانسیل سبک) تغییر می‌دهد.
• جنس: فولاد آلیاژی با عملیات حرارتی ویژه (Case Hardened Steel) برای مقاومت در برابر سایش شدید دندانه‌ها.

۲. فیتمنت و کاربرد (Fitment)

این قطعه در طیف وسیعی از خودروهای آفرودی و کاری تویوتا (عمدتاً مدل‌های قبل از ۲۰۱۵) استفاده شده است:

• تویوتا هایلوکس (Hilux):
• مدل‌های تایگر (Tiger) سری LN167, LN172, RZN169 (مدل‌های ۱۹۹۷ تا ۲۰۰۵).
• مدل‌های ویگو (Vigo) سری KUN25, KUN26 (مدل‌های ۲۰۰۵ تا ۲۰۱۵ - نسخه دنده دستی Part-Time).
• تویوتا پرادو (Prado):
• سری ۹۰ (KZJ90, VZJ95) - مدل‌های ۱۹۹۶ تا ۲۰۰۲.
• تویوتا 4Runner / Surf:
• نسل سوم (N180/N185) - مدل‌های ۱۹۹۵ تا ۲۰۰۲.
• تویوتا لندکروزر سری ۷۰ (Land Cruiser 70):
• برخی مدل‌های لایت دیوتی (Bundera/Prado اولیه) مانند LJ70 و KZJ70.

۳. علائم خرابی (Symptoms of Failure)

خرابی این قطعه مستقیماً بر عملکرد سیستم 4WD تأثیر می‌گذارد:

1. بیرون زدن دنده کمک (Jumping out of 4WD): شایع‌ترین علامت است. در هنگام فشار (مثلاً سربالایی تند)، دسته دنده کمک با ضربه به حالت خلاص یا 2H برمی‌گردد. دلیل آن ساییدگی لبه دندانه‌های داخلی کشویی (Dog Teeth) است.
2. عدم درگیری کمک: با وجود حرکت دسته دنده، چرخ‌های جلو درگیر نمی‌شوند (کشویی روی هزارخاری گیر کرده یا هرز می‌چرخد).
3. صداهای غیرعادی: صدای “قرچ” یا ساییدگی فلز هنگام تلاش برای درگیر کردن کمک در حین حرکت.

۴. نکات مهم نصب و تعمیر (Installation Tips)

• بررسی همزمان ماهک (Shift Fork): این قطعه توسط یک ماهک حرکت داده می‌شود. اگر لبه‌های ماهک (یا پدهای پلاستیکی سر آن) ساییده شده باشند، کشویی را به طور کامل جلو نمی‌برد و باعث درگیری ناقص و خرابی مجدد می‌شود. همیشه وضعیت ماهک را بررسی کنید.
• جهت نصب (Direction): کشویی معمولاً دارای یک سمت مخروطی (Tapered) یا پخ‌دار در ورودی دندانه‌ها است تا راحت‌تر با دنده مقابل جفت شود. نصب برعکس باعث می‌شود دنده جا نرود یا با صدا درگیر شود.
• سلامت توپی (Hub): این کشویی روی یک توپی مرکزی (Hub) حرکت می‌کند. اگر هزارخاری‌های توپی گشاد شده باشند، تعویض کشویی بی‌فایده است و باید هر دو قطعه (Hub & Sleeve) تعویض شوند.

۵. قطعات وابسته (Related Parts)

در هنگام تعمیر گیربکس کمک و تعویض این قطعه، معمولاً نیاز به بررسی یا تعویض قطعات زیر است:

• ماهک دنده کمک (Shift Fork): عامل اصلی خرابی کشویی.
• دنده زنجیر یا اسپراکت (Drive Sprocket): دنده‌ای که کشویی با آن درگیر می‌شود.
• زنجیر گیربکس کمک (Transfer Chain): بررسی کشش زنجیر.
• کاسه نمدها و اورینگ‌های گیربکس کمک.

۶. مقایسه با قطعات غیر اصلی

• سختی سطح: قطعه اصلی (OEM) دارای سختی سطحی دقیقی است که نه آنقدر نرم است که ساییده شود و نه آنقدر ترد که دندانه‌ها بشکنند. قطعات متفرقه معمولاً در این تعادل ضعیف عمل می‌کنند.
• تلرانس: لقی غیرمجاز در قطعات متفرقه باعث لرزش دسته دنده و ایجاد صدا در کابین می‌شود.
