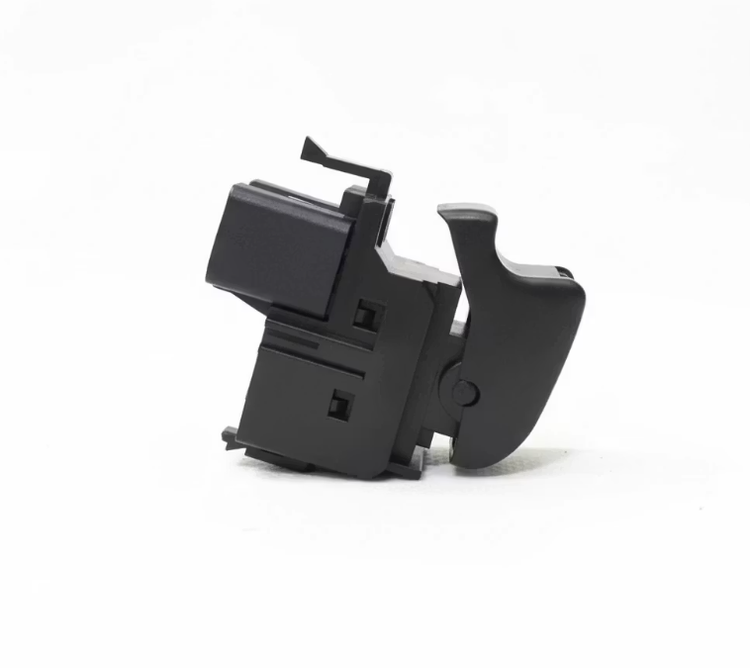

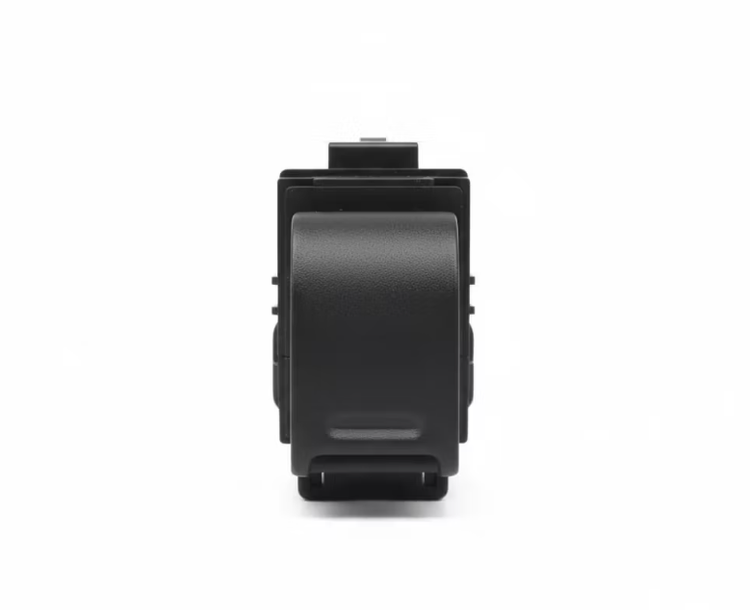

کلید تک شیشه بالابر تویوتا هایلوکس ویگو 15-2004

۱. مشخصات کلی قطعه

• نام قطعه: کلید تک شیشه‌بالابر / دکمه شیشه مسافر (Single Power Window Switch)
• خودروهای سازگار: تویوتا هایلوکس ویگو (مدل‌های 200420042004 تا 201520152015 - نسل هفتم)
• محل نصب: روی پنل تودری‌های سرنشین جلو و درب‌های عقب (شاگرد و عقب)

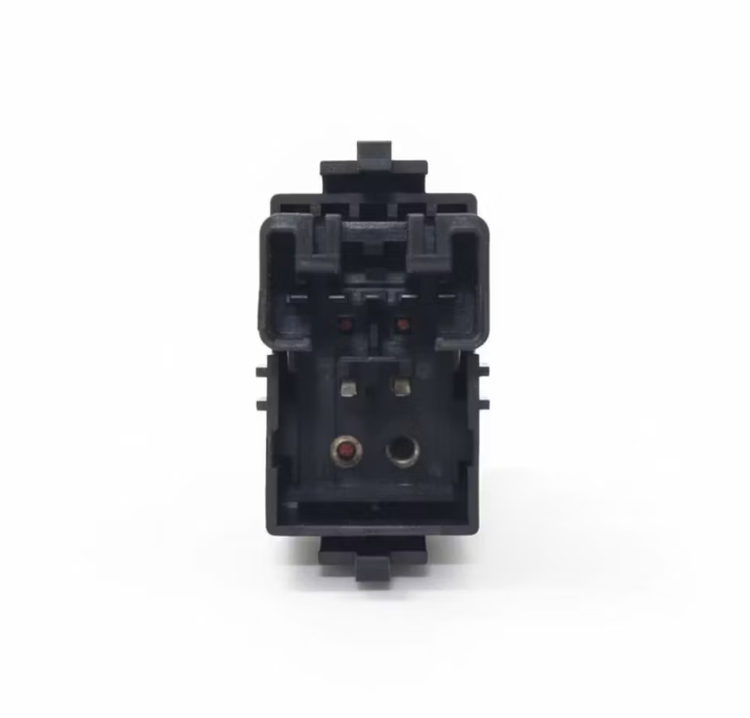

• نوع و سوکت: سوکت استاندارد ۵ پین تویوتا (در برخی مدل‌ها متغیر بسته به تیپ خودرو)

۲. توضیحات فنی و عملکردی

این کلید وظیفه کنترل مستقیم موتور شیشه‌بالابر در درب‌های مربوط به سرنشینان را بر عهده دارد. مکانیزم داخلی آن از نوع الاکلنگی (Rocker) با پلاتین‌های مسی و فنرهای بازگشتی است. هنگامی که سرنشین کلید را به سمت بالا یا پایین فشار می‌دهد، مدار الکتریکی متصل به موتور شیشه‌بالابر آن درب کامل شده و شیشه حرکت می‌کند. این کلید به‌صورت سری با کلید مادر (Master Switch) سمت راننده در ارتباط است.

۳. علائم خرابی و زمان تعویض

• عملکرد یک‌طرفه یا قطعی کامل: شیشه از سمت سرنشین بالا یا پایین نمی‌رود، اما توسط کلید مادر (سمت راننده) به درستی عمل می‌کند.
• از دست رفتن حالت فنری: دکمه پس از فشرده شدن به حالت اولیه (وسط) باز نمی‌گردد و گیر می‌کند.
• نیاز به فشار زیاد: کلید تنها با فشردن محکم و غیرعادی عمل می‌کند که نشان‌دهنده خال‌زدن یا سولفاته شدن پلاتین‌های داخلی است.
• شکستگی فیزیکی: شکستن پایه دکمه پلاستیکی بر اثر استفاده ناصحیح یا ضربه.

۴. مزایا و ویژگی‌های قطعه اصلی (جنیون پارت)

• دوام پلاتین‌ها: استفاده از آلیاژهای مقاوم در برابر جرقه در کنتاکت‌های داخلی که از سوختن و خال‌زدن زودهنگام جلوگیری می‌کند.
• فیتمنت و همرنگی دقیق: تطابق کامل خارها با قاب دستگیره درب و همرنگی پلاستیک کلید با تریم داخلی خودرو (بدون رنگ‌پریدگی در آفتاب).
• عملکرد نرم: حرکت روان و بدون صدای کلیک آزاردهنده در مقایسه با قطعات افترمارکت بی‌کیفیت.

۵. نکات مهم هنگام نصب

• باز کردن ایمن قاب: برای تعویض کلید، نیازی به باز کردن کامل تودری نیست. قاب پلاستیکی دربرگیرنده کلید (Bezel) باید با ابزار پلاستیکی (تایلیور پلاستیکی) و با دقت خارگیری شود تا رویه درب خط نیفتد.
• بررسی سوکت: پیش از نصب کلید جدید، سوکت سیم‌کشی درب را از نظر آب‌شدگی یا سولفاته بودن بررسی کنید. درزگیری ناقص شیشه می‌تواند باعث نفوذ آب به سوکت شود.
• نصب Plug & Play: این قطعه نیاز به هیچ‌گونه برنامه‌ریزی یا تعریف با دستگاه دیاگ ندارد و صرفاً با اتصال سوکت آماده به کار است.

۶. کدهای فنی مرتبط/OEM

شماره فنی رایج تویوتا برای کلید تک شیشه‌بالابر هایلوکس ویگو عموماً به شرح زیر است (ممکن است بسته به سال و تیپ تفاوت جزئی داشته باشد):

• 84810−0K01084810-0K01084810−0K010
• 84810−0606084810-0606084810−06060

۷. توصیه‌های فنی تکمیلی

• تشخیص دقیق عیب: اگر شیشه درب سرنشین نه با کلید خود آن درب و نه با کلید مادر سمت راننده کار نمی‌کند، مشکل از کلید تک نیست؛ در این حالت باید موتور شیشه‌بالابر، فیوزها، یا قطعی سیم‌کشی در خرطومی بین درب و ستون بررسی شود.
• نگهداری: اسپری کردن سیلیکون در نوارهای لاستیکی مسیر حرکت شیشه (نوار ماهوتی)، باعث روان‌تر شدن حرکت شیشه شده و فشار آمپر کشیدن را از روی پلاتین‌های کلید و موتور بالابر برمی‌دارد که عمر کلید را به‌شدت افزایش می‌دهد.
