کلید مستر بالابر شیشه تویوتا کمری | تویوتا کرولا
Corolla window switch 32150 Camry
0
شناسه کالا 84820-32150
توضیحات

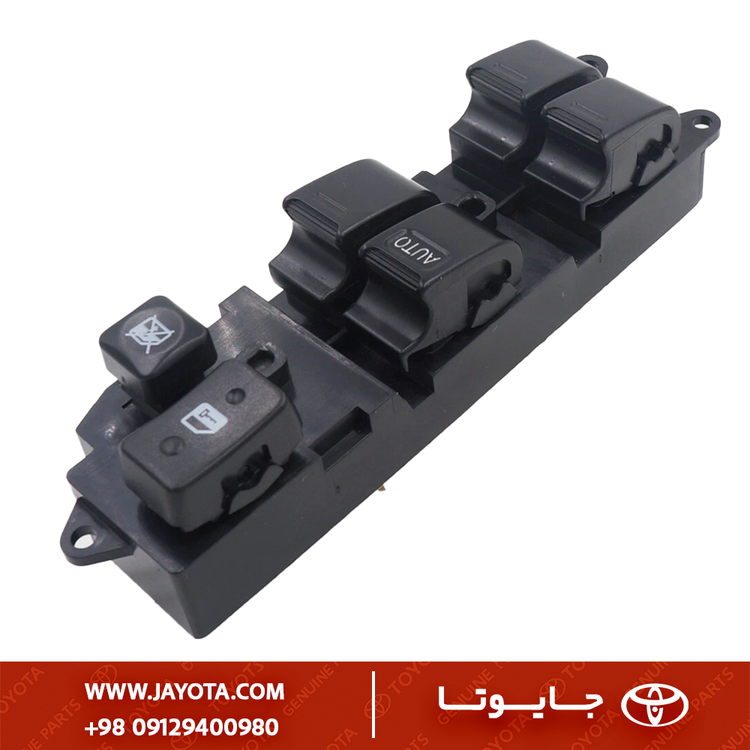

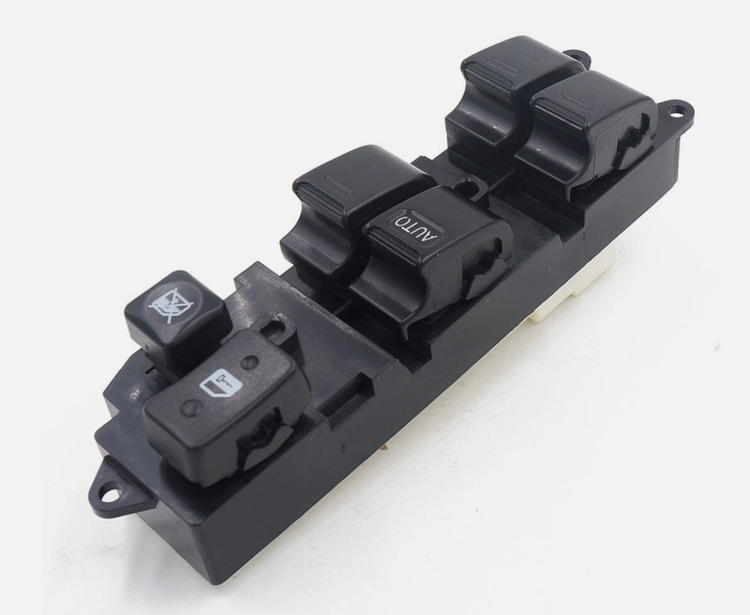

کلید شیشهبالابر اصلی – Toyota Corolla / Camry (32150 – Master Switch)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کلید شیشهبالابر مستر (چهار کلید) + قفل کودک |
| شماره فنی (OEM Ref.) | 84820‑02150 / 84820‑32150 / 84820‑06150 |
| کد فنی جایوتا | WDS‑COR‑CAM‑MSTR‑CN‑REP |
| موقعیت نصب | درب راننده (Driver Side Main Panel) |
| نوع سوکت | ۱۴ پین – Dual Harness |
| عملکردها | ۴ شیشه + AUTO Down + Child Lock + Mirror Control (optional) |
| کشور سازنده | چین (OEM Spec Replacement – CASP Grade) |
۲ | توضیح محصول
کلید شیشهبالابر Toyota با کد 84820‑32150 یک ماژول اصلی چندمنظوره (Driver Master Switch) است که کنترل کامل شیشههای برقی چهار در خودرو و قفل ایمنی کودک را فراهم میکند.
مدار اصلی آن دارای ریز کنتاکتهای مس‑نیکل پوشش دار جهت تحمل جریان بالا (۱۵A) میباشد و تراشه AUTO Down بر روی سوکت اصلی نصب شده است.
ظاهر و ابعاد محصول با نسخهٔ اصلی Denso/Toyota مطابقت کامل دارد و نصب Plug & Play در سوکت فابریک Corolla و Camry را ممکن میسازد.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ کاری | 12 V DC |
| شدت جریان | حداکثر 15 A |
| نوع مدار | Electronic Control with Relay/AUTO Function |
| تعداد پین | ۱۴ پین (اصلی) |
| عملکردها | بالا/پایین ۴ شیشه + AUTO Down در درایور + Lock |
| جنس بدنه | ABS Resin – Black Textured |
| جنس پایهها | نحاس (برنجی) پوشش نیکل |
| نوع نصب | Push‑In Mount Panel Fit |
| وزن خالص | حدود ۲۲۵ گرم |
| عمر مکانیکی | بیش از ۸۰٬۰۰۰ سیکل عملکرد |
۴ | ویژگیها و مزایا
- طراحی اصلی OEM با سوکت ۱۴ پین استاندارد Corolla/Camry.
- حالت AUTO Down برای شیشهٔ راننده و تعویض نرم میکروسوئیچی.
- Child Lock برای ایمنی دربهای عقب.
- سطح کلید مشکی مات ضد خش با نمادهای Laser Etched.
- مقاوم در برابر گرما، رطوبت و نوسان برق.
- نصب بدون تغییر سیم و بدون نیاز به ریپروگرام.
۵ | راهنمای نصب
1. قطع برق منفی باتری.
2. خارج کردن پانل درب راننده و جداسازی کلید قدیمی.
3. اتصال سوکت ۱۴ پین اصلی به ماژول جدید.
4. تست عملکرد هر ۴ کلید و چراغ نشانگر AUTO.
5. بستن پانل و اتصال برق باتری.
۶ | سازگاری خودرو
| مدل | پلتفرم / شاسی | سال تولید |
|---|---|---|
| Toyota Corolla E150/E160 | Sedan / Altis | 2009 – 2016 |
| Toyota Camry XV40 / XV50 | Sedan | 2006 – 2014 |
| Toyota Yaris Sedan MK2 | (مشروط به سوکت ۱۴ پین) | 2010 – 2013 |
۷ | نگهداری و تست
- پیش از نصب نهایی، عملکرد ولتاژ و کلیک ورودی هر کلید را با مولتیمتر بررسی کنید.
- پینها را از آلودگی و اکسید پاک نمایید.
- از پاشش مواد تمیزکننده روی کلید اجتناب شود.
- در صورت خرابی عملکرد AUTO، ماژول اصلی (Chip Module) قابل تعویض است.
