دستهبندی : برقی

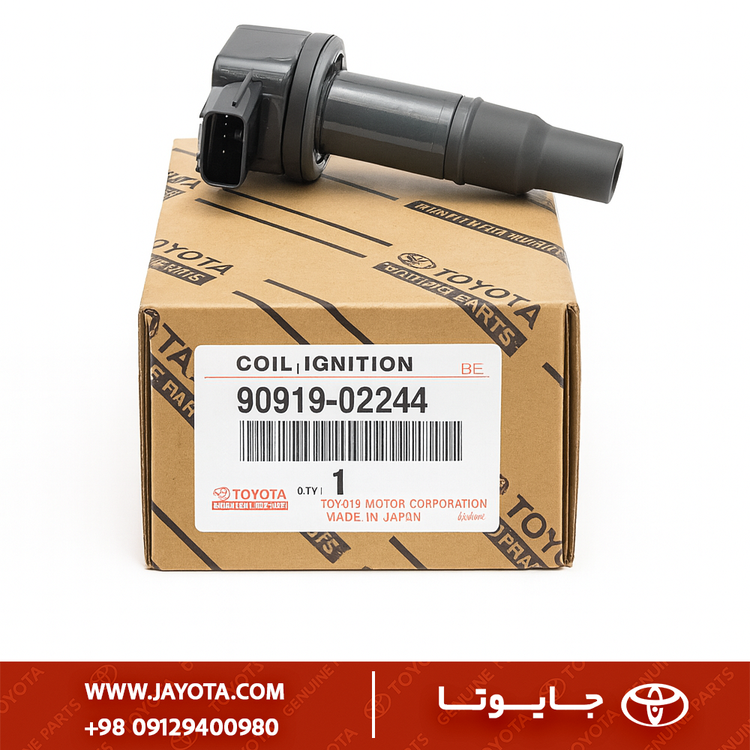

کویل | کوئل 90919-02244
Ignition coil 90919-02244
شناسه کالا 90919-02244
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۱٬۷۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید
کویل احتراق تویوتا – 90919‑02244 (Original Specification)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کویل احتراق (Direct Ignition Coil) |
| شماره فنی (OEM) | 90919‑02244 |
| شمارههای جایگزین | 90919‑02240 / 90919‑02241 / 90919‑02248 |
| کد فنی جایوتا | ICL‑COR‑CAM‑ZZ‑JP‑OEM |
| نوع | Pencil Type – Coil on Plug (COP) |
| ولتاژ کاری | 12 ولت DC |
| کشور مبداء استاندارد | ژاپن (OEM Design – DENSO Style) |
| نوع اتصال | سوکت مستقیم ۳ پین + رابط رابر به شمع |
۲ | توضیح محصول

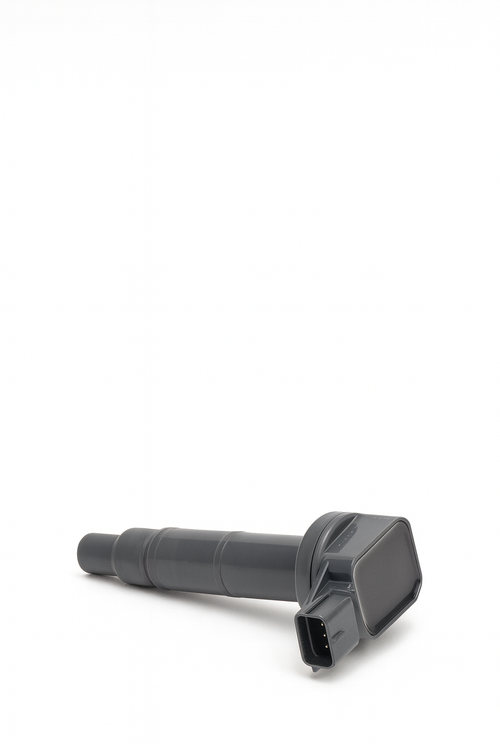

کویل احتراق تویوتا 90919‑02244 از نوع Coil‑on‑Plug (Pencil Type) است که بر روی هر سیلندر بهصورت مستقیم نصب میشود و عمل تبدیل ولتاژ ۱۲ ولت به بیش از ۲۰ هزار ولت برای جرقهزنی شمع را انجام میدهد.
طراحی این کویل بر اساس فناوری DENSO EPDM Insulated Body است که مقاومت عالی در برابر حرارت، رطوبت و نوسانات ولتاژ را تضمین میکند.
بدنه سخت پلیآمیدی، واشر سیلیکونی نسوز و هستهٔ فریت عایق بهینهشده، از ایجاد نویز (EMI) جلوگیری میکند و عملکرد پایدار در دورهای بالا را به دست میدهد.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سیستم | Coil‑on‑Plug (مستقیم روی شمع) |
| ولتاژ ورودی | 12 V DC |
| ولتاژ خروجی | ≈ 20 kV – 25 kV |
| مقاومت اولیه | 0.5 Ω ± 5 % |
| مقاومت ثانویه | 9 kΩ ± 15 % |
| نوع کانکتور | 3‑Pin Flat Connector |
| جنس بدنه | Polyamide 68 Resin (Heat‑Proof) |
| هسته | Silicon‑Steel Magnetic Core |
| دمای کاری | ‑30 °C تا +125 °C |
| طول کویل | 135 میلیمتر (Approx.) |
۴ | ویژگیها و مزایا
- طراحی OEM اصلی مبتنی بر Denso Japan 90919 سری.
- تولید جرقه پایدار و ولتاژ بالا در تمام دورهای موتور.
- ایزولاسیون دو مرحلهای برای مقاومت در برابر نفوذ روغن و رطوبت.
- کاهش مصرف سوخت و پایداری Idle Engine.
- نصب ساده، سوکت Plug & Play سه پین.
- عمر عملیاتی بیش از ۱۰۰٬۰۰۰ کیلومتر در شرایط نرمال.
۵ | راهنمای نصب و تست
1. پیش از نصب، ولتاژ باطری را چک کنید.
2. سیم کویل قدیمی را قطع و کویل جدید را با مقداری گریس سیلیکون در سر رابر نصب کنید.
3. سوکت ۳ پین را به درستی در جای خود قفل نمایید.
4. پس از نصب، با اسکنر OBD کد اشکال Ignition را پاک کنید.
۶ | سازگاری خودرو
| مدل خودرو | موتور | سال تولید |
|---|---|---|
| Corolla Altis / Axio E120 – E140 | 1ZZ‑FE / 3ZZ‑FE | 2000 – 2008 |
| Camry XV30 / XV40 | 2AZ‑FE / 1AZ‑FE | 2002 – 2011 |
| RAV4 XA20 / XA30 | 1AZ‑FE / 2AZ‑FE | 2001 – 2012 |
| Yaris / Vios NCP9 | 1NZ‑FE / 2NZ‑FE | 2005 – 2012 |
۷ | نگهداری و عیبیابی
- در صورت روشن شدن چراغ Check‑Engine با کد P0351–P0354، کویلها را تست نمایید.
- هنگام شستوشوی موتور، از نفوذ آب به ناحیه کویل جلوگیری شود.
- هر ۶۰٬۰۰۰ کیلومتر عملکرد کویل و شمعها بازدید گردد.
- استفاده از شمع اصلی (Heat Range 4 – 5) به افزایش طول عمر کویل کمک میکند.
