کویل | کوئل 90919-02248
Ignition coil 90919-02248
0
شناسه کالا 90919-02248
توضیحات

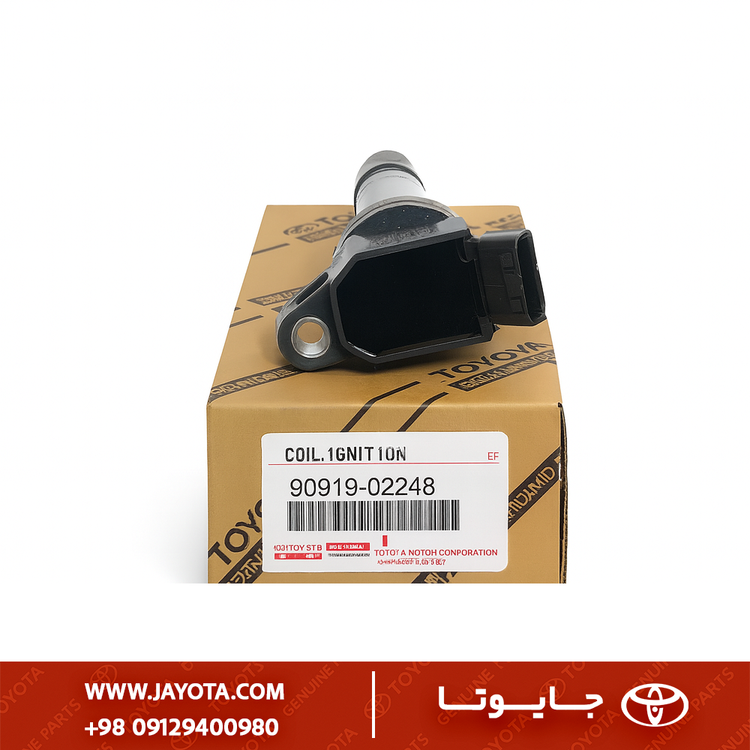

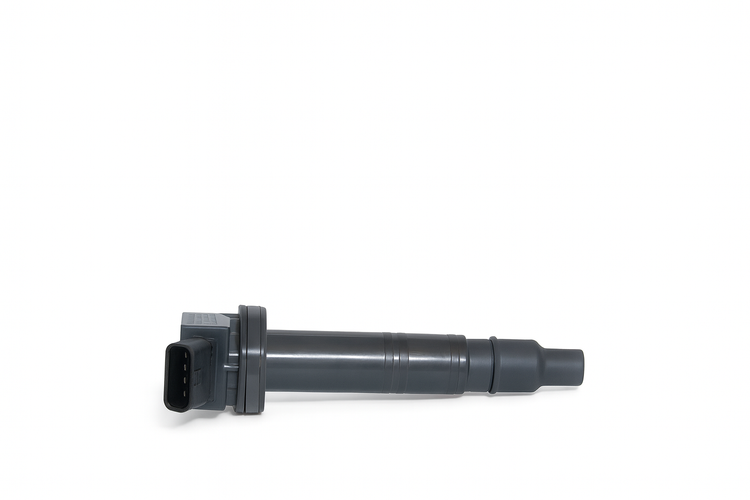

کویل احتراق تویوتا – 90919‑02248 (Original Replacement for DENSO Type)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کویل احتراق (Direct Ignition Coil) |
| شماره فنی (OEM) | 90919‑02248 |
| شمارههای جایگزین | 90919‑02240 / 90919‑02241 / 90919‑02244 / 90919‑19016 |
| کد فنی جایوتا | ICL‑TOY‑1ZZ‑02248‑JP‑OEM |
| نوع | Pencil Type (Co‒on‑Plug Design) |
| ولتاژ کاری | 12 V DC |
| سازنده استاندارد | DENSO Japan (OEM Design Specification) |
| نوع اتصال | سوکت سه پین (Connector 3‑Pin Flat) |
۲ | توضیح محصول
کویل احتراق 90919‑02248 جزو نسل جدید سری DENSO است که برای موتورهای چهارسیلندر بنزینی تویوتا طراحی شده.
این کویل به صورت مستقیم روی شمع نصب میشود (Co‑on‑Plug) و با تبدیل ولتاژ ۱۲ ولت به الکترود با ولتاژ ۲۲ الی ۲۵ کیلوولت جرقهای قدرتمند برای احتراق بهینه ایجاد میکند.
طراحی بدنه از جنس پلیآمید نسوز (Heat‑Proof PA66) و ایزولیشن EPDM بهینه، مقاومت در برابر حرارت و رطوبت را افزایش میدهد.
قلب مغناطیسی از فریت با چگالی بالا (High‑Saturation Core) ساخته شده که بازده جرقهزنی در دورهای بالای موتور را به حداکثر میرساند.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ ورودی | 12 V DC |
| ولتاژ خروجی | 18 – 25 kV |
| مقاومت اولیه | 0.55 Ω ± 5 % |
| مقاومت ثانویه | 8.8 kΩ ± 10 % |
| نوع سوکت | 3‑Pin Flat Female |
| جنس بدنه | Polyamide + Glass Fiber |
| ایزولیشن | EPDM Rubber Boot |
| طول | حدود 135 میلیمتر |
| دمای کاری | ‑30 تا +130 درجه سانتیگراد |
| تست کیفیت | 100 ٪ Spark Load & Insulation Tested |
۴ | ویژگیها و مزایا
- ولتاژ خروجی پایدار در شرایط کاری سنگین (Load & RPM High).
- طراحی منطبق بر استاندارد DENSO OEM Japan برای نصب Plug‑&‑Play.
- ایمنی در برابر نفوذ روغن و بنزین (Full EPDM Sealing).
- کاهش مصرف سوخت تا ۳٪ به لطف احتراق کامل مخلوط سوخت‑هوا.
- عمر عملیاتی طولانی (بیش از ۱۰۰٬۰۰۰ کیلومتر).
۵ | راهنمای نصب و تست
1. پیش از نصب، اطمینان از تمیز بودن چاه شمع و سالم بودن واشر بوت.
2. کویل قدیمی را به آرامی خارج و کویل جدید را در محل جایگذاری کنید.
3. سوکت سه پین را تا شنیدن صدای قفل متصل نمایید.
4. موتور را استارت کرده و عملکرد Cylinder Balance را بررسی کنید.
۶ | سازگاری خودرو
| مدل خودرو | نوع موتور | سال تولید |
|---|---|---|
| Toyota Corolla E120/E140 | 1ZZ‑FE / 3ZZ‑FE | 2002 – 2008 |
| Toyota Camry XV30/XV40 | 1AZ‑FE / 2AZ‑FE | 2002 – 2011 |
| Toyota Yaris /Vitz NCP9 / Belta | 1NZ‑FE / 2NZ‑FE | 2005 – 2014 |
| Toyota RAV4 XA20/XA30 | 1AZ‑FE / 2AZ‑FE | 2001 – 2012 |
| Toyota Avensis AZT250 | 1AZ‑FE | 2003 – 2009 |
۷ | نگهداری و عیبیابی
- توصیه به تست کویل هر ۵۰٬۰۰۰ کیلومتر توسط مولتیمتر (بررسی مقاومت).
- از نفوذ روغن، رطوبت و شستوشوی پرفشار در اطراف سر کویل جلوگیری شود.
- برای عملکرد بهینه، همواره از شمع NGK یا DENSO مطابق Heat Range سازگار استفاده گردد.
