چراغ سقف تویوتا کریسیدا - چینی کسپ
Toyota Cressida Interior Dome Light – CASP China
برند:CASP | کسپ
0.0
توضیحات
۱) معرفی فنی و مشخصات قطعه

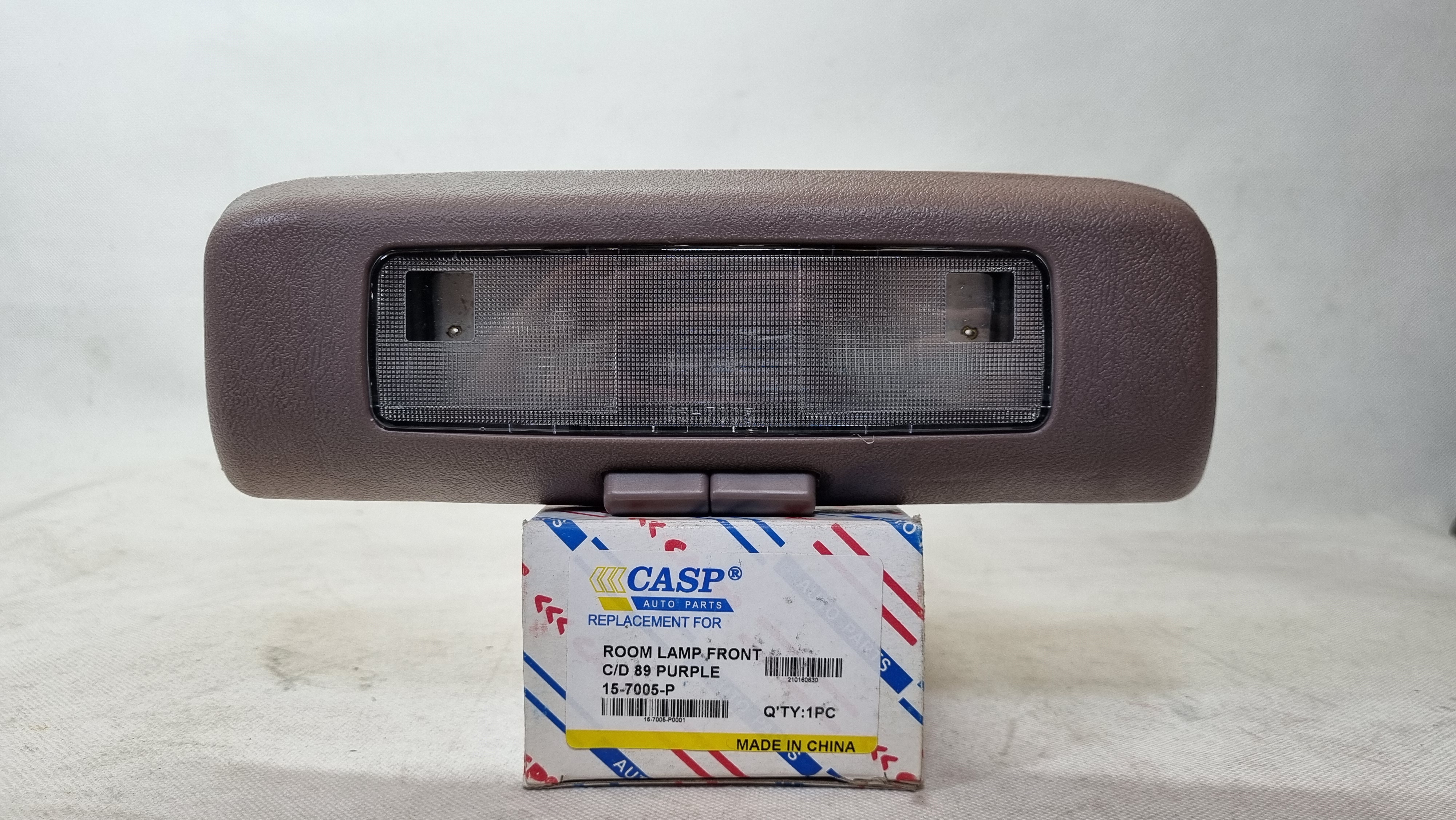

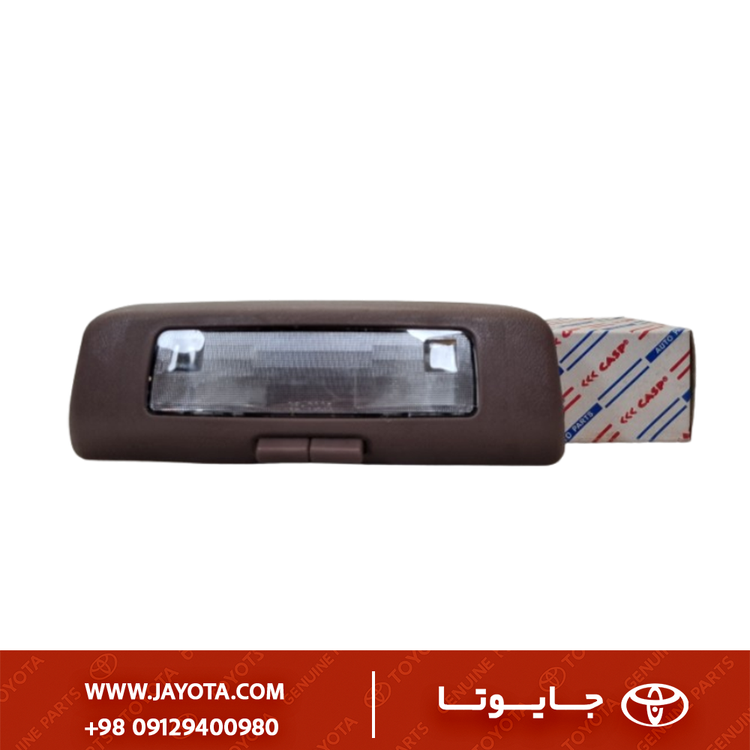

- نام قطعه: Interior Dome Light / Room Lamp Assembly.
- کاربری: چراغ روشنایی اصلی اتاق (سقف).

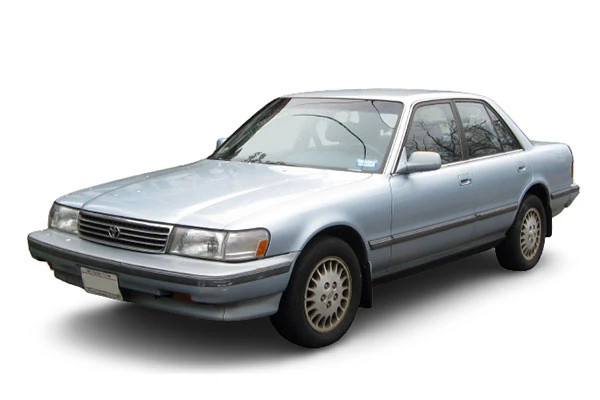

- خودروی هدف: تویوتا کریسیدا (Toyota Cressida).
- برند سازنده: CASP (China Auto Spare Parts).
- نوع لامپ: معمولاً فشنگی / کپسولی (Festoon - C5W).
- ساختار کلید: ۳ حالته کشویی (ON - DOOR - OFF).
- جنس بدنه: پلاستیک فشرده (ABS) با طلق پخشکننده نور (Diffuser).
- ویژگی برند CASP: این برند ارائهدهنده قطعات یدکی اقتصادی (Budget-friendly) ساخت چین است. تمرکز این برند بر رفع نیازهای اولیه با کمترین هزینه است و کیفیت آن در رده “قابل قبول برای بازسازی خودروهای کلاسیک/قدیمی” قرار میگیرد.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه معمولاً بر اساس الگوی استاندارد تویوتاهای دهه ۸۰ و ۹۰ میلادی ساخته شده است:
| مدل خودرو | کد شاسی | بازه تولید | نکات نصب |
|---|---|---|---|
| Toyota Cressida | X70 / X80 | 1985 - 1992 | تیپهای GL و GLX |
| Toyota Hilux | N80 / N90 | دهه ۹۰ میلادی | ممکن است روی برخی مدلهای هایلوکس قدیمی نیز با تغییر سوکت نصب شود. |
| Toyota Corolla | AE92 | 1988 - 1992 | سازگاری ابعادی باید چک شود (اغلب مشابه هستند). |
۳) تشریح کاربری و عملکرد
- مکانیزم سوییچ: کلید کشویی این چراغ دارای سه وضعیت است:
- ON: اتصال مستقیم برق ۱۲ ولت (روشن دائم).
- OFF: قطع کامل مدار.
- DOOR: در این حالت، مدار منفی (بدنه) از طریق “شاسی لای درب” تأمین میشود. یعنی با باز شدن درب، چراغ روشن میشود.
- پخش نور: طلق شیاردار روی چراغ وظیفه دارد نور نقطه ای لامپ فشنگی را به صورت نرم در اتاق پخش کند.
۴) علائم خرابی و دلایل تعویض
- ذوب شدن پلاتینها: در نمونههای چینی (مثل CASP)، اگر از لامپ وات بالا (رشتهای قدیمی) استفاده شود، حرارت باعث شل شدن فنرهای نگهدارنده لامپ و ذوب شدن پلاستیک اطراف میشود.
- خرابی کلید: لق شدن یا قطع و وصل شدن کلید کشویی به دلیل ضعیف بودن تیغههای مسی داخلی.
- شکستن خارها: پلاستیک این چراغها پس از مدتی در اثر گرما خشک شده و هنگام تعویض لامپ، خارهای طلق میشکند.
- تغییر رنگ طلق: زرد و کدر شدن طلق در اثر مرور زمان.
۵) نکات نصب و تعمیر
- اهمیت اتصال بدنه: پیچهای اتصال این چراغ به سقف، اغلب نقش “اتصال منفی” (Ground) را بازی میکنند. اگر پیچها شل باشند، چراغ در حالت ON کار نمیکند.
- توصیه لامپ LED: اکیداً توصیه میشود روی چراغهای برند CASP از صفحه LED یا لامپ فشنگی LED استفاده کنید. لامپهای رشتهای قدیمی گرمای زیادی تولید میکنند که کیفیت پایین پلاستیک CASP تحمل آن را ندارد و ممکن است دفرمه شود.
- سوکت: گاهی سوکت پشت چراغهای چینی با سوکت فابریک کریسیدا کمی سفت جا میرود؛ با احتیاط فشار دهید تا پینها خم نشوند.
۶) قطعات وابسته
- Door Jamb Switch: شاسی لای درب (اگر چراغ روی حالت DOOR روشن نمیشود، ایراد معمولاً از شاسی درب است نه چراغ سقف).
- Festoon Bulb: لامپ فشنگی (ترجیحاً سفید LED).
- Headliner: نمد سقف (محل نصب).
