۱) معرفی فنی و مشخصات قطعه

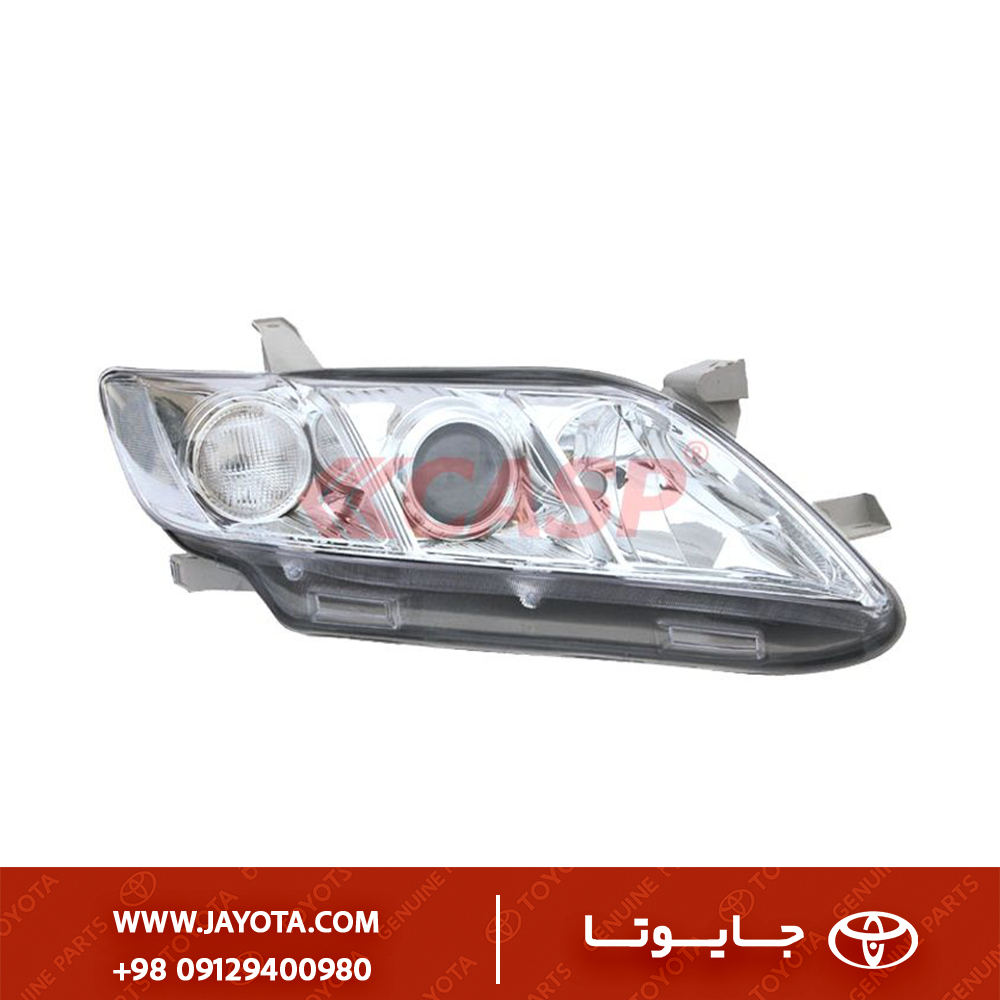

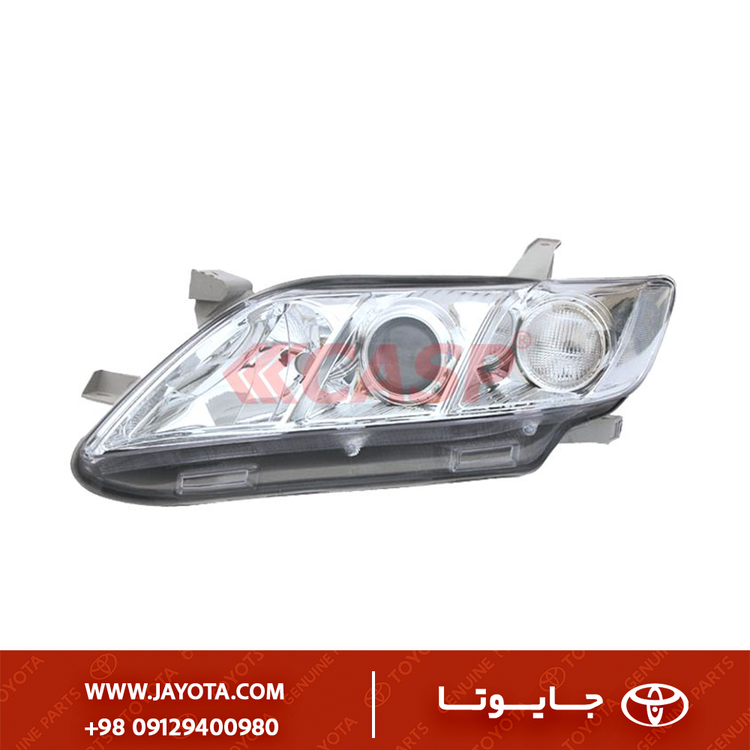

- نام تخصصی: Headlamp Assembly w/ Leveling Motor, Toyota Camry XV40.
- نام بازاری: چراغ جلو کمری موتوردار، چراغ جلو برقی کمری، چراغ جلو تنظیمدار، چراغ جلو کسپ موتوردار.
- برند: CASP (ساخت چین).
- ویژگی شاخص (Key Feature): این مدل مجهز به موتور الکتریکی تنظیم ارتفاع (Leveling Motor) در پشت کاسه چراغ است. این موتور به راننده اجازه میدهد از داخل کابین (با کلید چرخان سمت چپ فرمان) ارتفاع نور را بر اساس بار خودرو تنظیم کند.
- تفاوت با مدل ساده: مدلهای ساده (بدون موتور) پیچ تنظیم دستی دارند و سوکت برق مربوط به موتور را ندارند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این چراغ مخصوص مدلهای پیش از فیسلیفت است:
| مدل خودرو |
کد شاسی |
سال ساخت |
توضیحات فنی |
| Toyota Camry GLX / SE |
ACV40, GSV40 |
2007 - 2009 |
معمولاً تیپهای GLX و SE فول شرکتی دارای سیمکشی و کلید تنظیم ارتفاع هستند. |
| Toyota Camry GL |
ACV40 |
2007 - 2009 |
اگر خودروی شما تیپ پایه (GL) است و کلید تنظیم ارتفاع ندارد، خرید این چراغ “موتوردار” هزینه اضافی است، اما نصب میشود (موتور بلااستفاده میماند). |
| عدم سازگاری: |
– |
2010 - 2011 |
به مدلهای فیسلیفت (جلوپنجره و سپر جدید) نمیخورد. |
| عدم سازگاری: |
– |
سفارش آمریکا |
کمریهای سفارش آمریکا معمولاً فاقد سیستم تنظیم ارتفاع برقی هستند (نیاز به بررسی سوکت). |
۳) تشریح کاربری و مشخصات برقی
- سوکت موتور: در پشت چراغهای موتوردار CASP، علاوه بر سوکتهای لامپ، یک سوکت کوچک (معمولاً ۳ پین مستطیلی یا بیضی) مختص موتور وجود دارد.
- نوع نوردهی:
- نور پایین: لنزدار (Projector) - پایه لامپ H11.
- نور بالا: رفلکتور ساده - پایه لامپ HB3 (9005).
- عملکرد موتور: موتورهای چینی CASP معمولاً سرعت عمل پایینتری نسبت به موتورهای ژاپنی (Koito) دارند و صدای آنها هنگام تنظیم کمی بیشتر است، اما وظیفه بالا و پایین بردن کاسه داخلی (Housing) را انجام میدهند.
۴) علائم خرابی و نقاط ضعف شایع (CASP)
- گیر کردن موتور: شایعترین ایراد در برندهای چینی، از کار افتادن یا گیر کردن موتور تنظیم ارتفاع پس از مدت کوتاه است. گاهی موتور در پایینترین حالت گیر میکند و دید راننده کور میشود.
- لرزش نور: در برخی تولیدات CASP، اتصال موتور به کاسه داخلی (Ball joint) کمی لقی دارد که باعث میشود وقتی خودرو در دستانداز میافتد، نور چراغ بلرزد.
- ضعف طلق: همانند مدلهای بدون موتور، طلق این چراغها نیز در برابر اشعه UV خورشید مقاومت محدودی دارد و پس از ۱ تا ۲ سال رو به زردی میرود.
۵) نکات نصب و راهاندازی (پروتکل استاندارد)
- تست پیش از بستن سپر (حیاتی): از آنجا که تعویض این چراغ نیاز به باز کردن کامل سپر دارد، حتماً قبل از بستن پیچهای سپر، سوکت موتور را وصل کنید و از داخل کابین کلید تنظیم ارتفاع را بچرخانید. مطمئن شوید که موتور کار میکند و نور بالا و پایین میشود.
- آببندی سوکت موتور: سوکت ورودی برق موتور در پشت چراغهای چینی گاهی فاقد واشر لاستیکی مناسب است. برای جلوگیری از سولفاته شدن پینها، دور سوکت را با چسب برق یا وارنیش محکم کنید.
- تنظیم اولیه دستی: موتور برقی فقط بازه محدودی (مثلاً ۱۰ درجه) نور را تغییر میدهد. تنظیم اصلی و اولیه (Base Setting) باید توسط پیچهای رگلاژ دستی پشت چراغ انجام شود تا نور در وضعیت “صفر” موتور، کاملاً استاندارد باشد.
۶) قطعات وابسته
- کلید تنظیم ارتفاع (Leveling Switch): قطعهای داخل کابین سمت چپ فرمان. خرابی این کلید باعث کار نکردن موتور چراغها میشود.
- دسته سیم موتور: گاهی در تصادفات، سوکت سمت سیمکشی خودرو له میشود. بررسی سلامت سوکت مادگی خودرو الزامی است.
۷) مقایسه: موتوردار vs. بدون موتور
- چراغ موتوردار (Electric Leveling): برای خودروهایی که فابریک این سیستم را دارند الزامی است تا خطای سیستم برقی ندهند و قابلیت تنظیم حفظ شود. قیمت بالاتر.
- چراغ بدون موتور (Manual): تنظیم فقط با پیچگوشتی. اگر روی خودروی فول نصب شود، سوکت موتور ماشین آزاد و آویزان میماند (مشکل فنی ایجاد نمیکند اما آپشن خودرو غیرفعال میشود).
