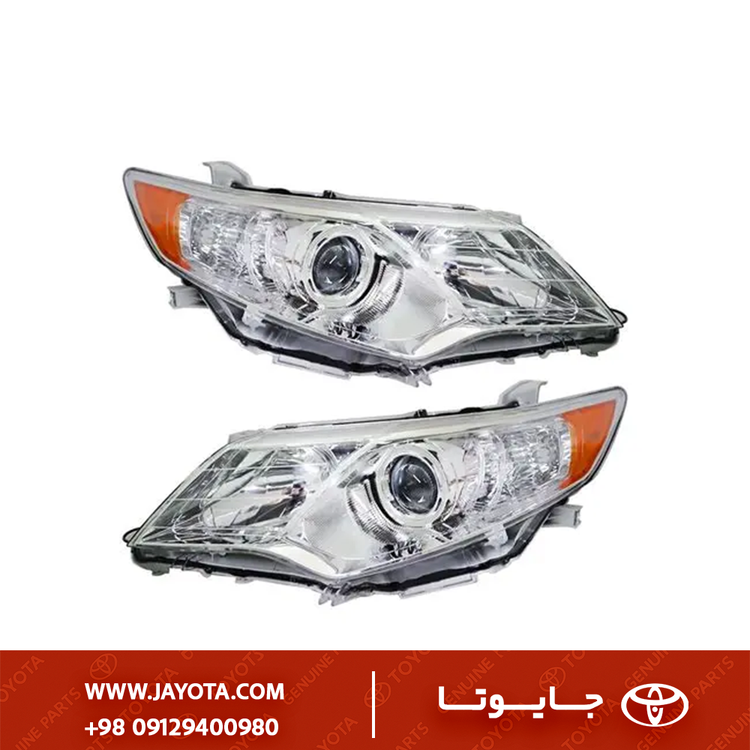

۱) معرفی فنی و مشخصات قطعه
- نام تخصصی: Headlamp Assembly w/ Leveling, Toyota Camry XV50 (Pre-Facelift).
- نام بازاری: چراغ جلو کمری ۲۰۱۲، چراغ کمری اتاق جدید (نسبت به ۲۰۰۷)، چراغ کمری GLX 2013، چراغ کسپ موتوردار.
- برند: CASP (ساخت چین).
- نوع طراحی: این مدل دارای طراحی زاویهدار و کشیدهتر نسبت به نسل قبل است. دارای عدسی (Projector) برای نور پایین و رفلکتور برای نور بالا.
- ویژگی موتوردار: این چراغ مجهز به موتور الکتریکی تنظیم ارتفاع (Leveling Motor) است که صرفاً کاسه داخلی را بالا و پایین میکند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)

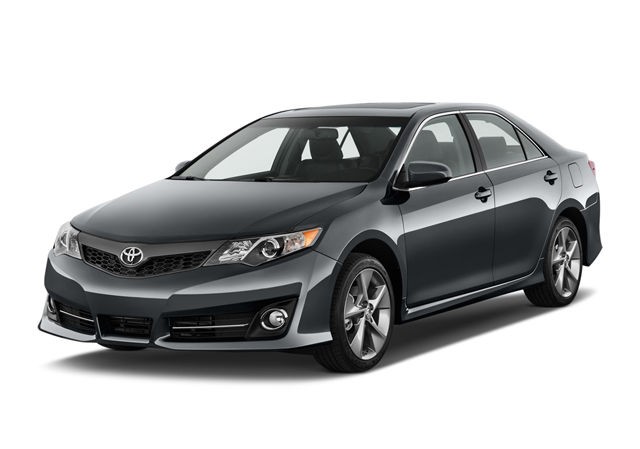

این چراغ مخصوص سری اول اتاق XV50 است:
| مدل خودرو |
کد شاسی |
سال ساخت |
توضیحات فنی |
| Toyota Camry GL / GLX |
ACV50, GSV50 |
2012 - 2014 |
مخصوص مدلهای سفارش خاورمیانه/آسیا (مشابه عکسهای متداول در ایران). |
| Toyota Camry Hybrid |
AVV50 |
2012 - 2014 |
فیزیکی نصب میشود، اما چراغهای هایبرید معمولاً تزئینات داخلی آبیرنگ یا کروم تیره دارند. چراغ معمولی روی هایبرید “دو رنگ” میشود. |
| عدم سازگاری: |
– |
2015 - 2017 |
به مدلهای فیسلیفت (که سپر اسپرتتر و چراغ باریکتر با دیلایت دارند) به هیچ عنوان نمیخورد. |
| عدم سازگاری: |
– |
سفارش آمریکا (US Spec) |
کمریهای سفارش آمریکا (LE/XLE) ظاهر کاملاً متفاوتی دارند و این چراغ به آنها نمیخورد. |
۳) چالش سیستم AFS (نکته بسیار مهم)
بسیاری از کمریهای ۲۰۱۲ تا ۲۰۱۴ وارداتی (به خصوص تیپهای فول و ۶ سیلندر) مجهز به سیستم AFS (Adaptive Front-lighting System) هستند که لنز چراغ را در پیچها به چپ و راست میچرخاند.
- محدودیت CASP: چراغهای چینی CASP معمولاً فاقد سیستم AFS هستند. عبارت “موتوردار” در این برند فقط به معنی “تنظیم ارتفاع بالا/پایین” است.
- نتیجه نصب: اگر خودروی شما دکمه “AFS OFF” دارد و این چراغ را نصب کنید، چراغ هشدار AFS چشمکزن در پشت آمپر روشن خواهد شد (چون یونیت خودرو موتور AFS را پیدا نمیکند). راه حل معمولاً کور کردن سیستم یا تحمل کردن چراغ اخطار است.
۴) مشخصات نوری و الکتریکی
- نور پایین (Low Beam): لامپ H11 (پشت عدسی).
- نور بالا (High Beam): لامپ HB3 / 9005.
- راهنما: لامپ سوکتی (معمولاً WY21W).
- چراغ کوچک (Parking Light): لامپ T10 یا در برخی مدلها نوار LED ساده (بسته به تریم دقیق چراغ کسپ).
- سوکت موتور: باید با سوکت خودرو (معمولاً ۳ پین) مطابقت داده شود.
۵) علائم خرابی و نقاط ضعف برند CASP در مدل ۲۰۱۲
- کیفیت پایین طلق (Lens): طلق چراغهای XV50 سطح وسیعی دارد و در معرض مستقیم آفتاب است. طلقهای CASP لایه محافظ UV ضعیفی دارند و بسیار سریعتر از مدلهای تایوانی زرد و کدر میشوند.
- مات شدن عدسی: پس از کارکرد طولانی، عدسی داخلی کدر شده و خروجی نور به شدت افت میکند.
- نفوذ رطوبت: در مدل ۲۰۱۲، درزهای بالای چراغ (محل اتصال به گلگیر) مستعد نفوذ آب کارواش هستند.
۶) نکات نصب و راهاندازی (پروتکل استاندارد)
- آببندی اجباری: قبل از نصب، حتماً دور تا دور محل اتصال طلق به بدنه را با چسب آکواریوم یا پلیاورتان مشکی درزگیری کنید.
- بررسی موتور قبل از نصب: قبل از بستن سپر (که باز کردن آن در این مدل کمی دشوار است و خارهای حساسی دارد)، سوکت را وصل کنید و از سلامت موتور تنظیم ارتفاع اطمینان حاصل کنید.
- انتخاب لامپ:
- به دلیل عدسیهای نه چندان شفاف چینی، استفاده از هدلایت با چیپ CSP توصیه میشود تا نور بهتری نسبت به هالوژن بگیرید.
- از زنونهای غیر استاندارد که حرارت زیادی دارند خودداری کنید، زیرا کاسه پلاستیکی داخل چراغ CASP تحمل حرارت بالا را ندارد و ذوب میشود.
