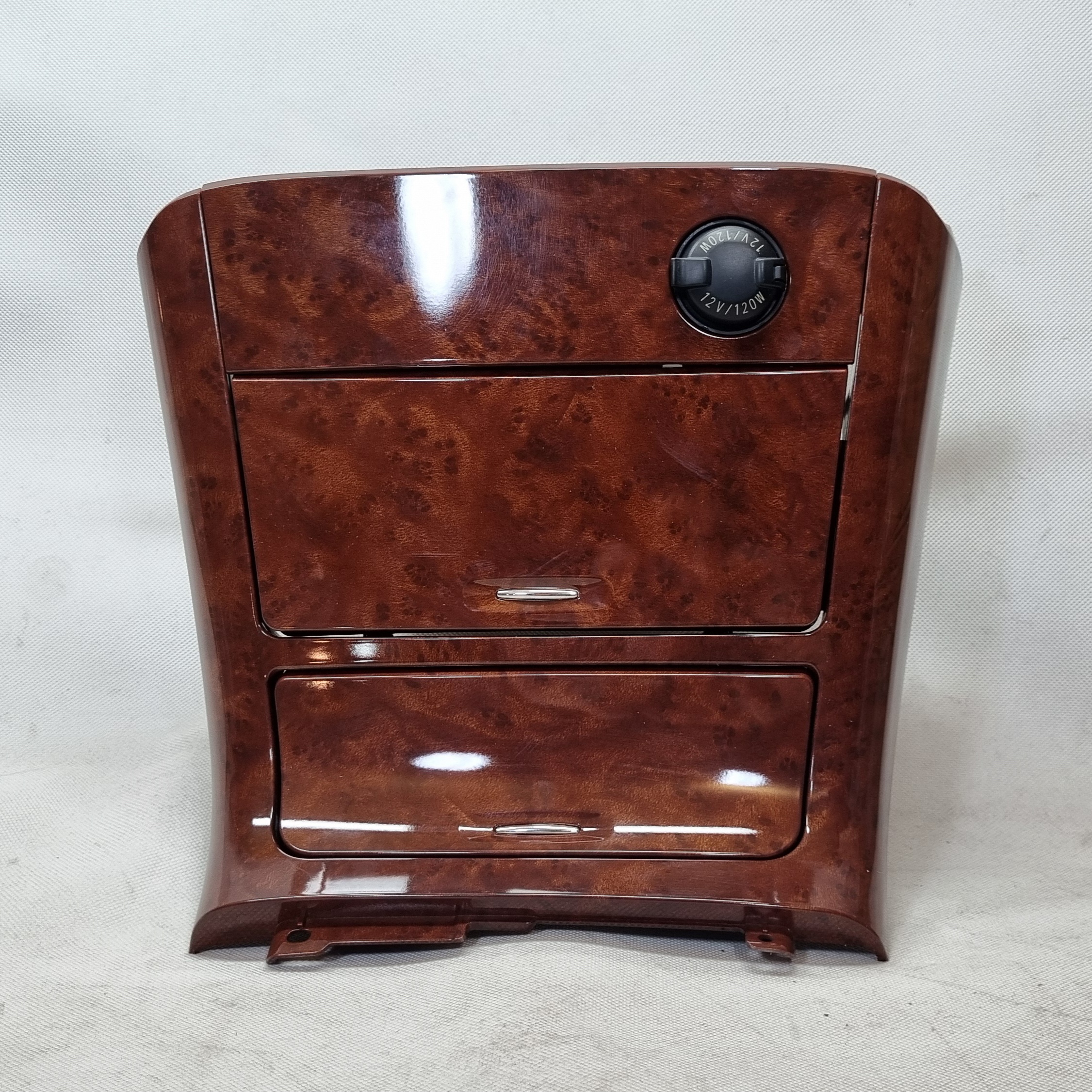

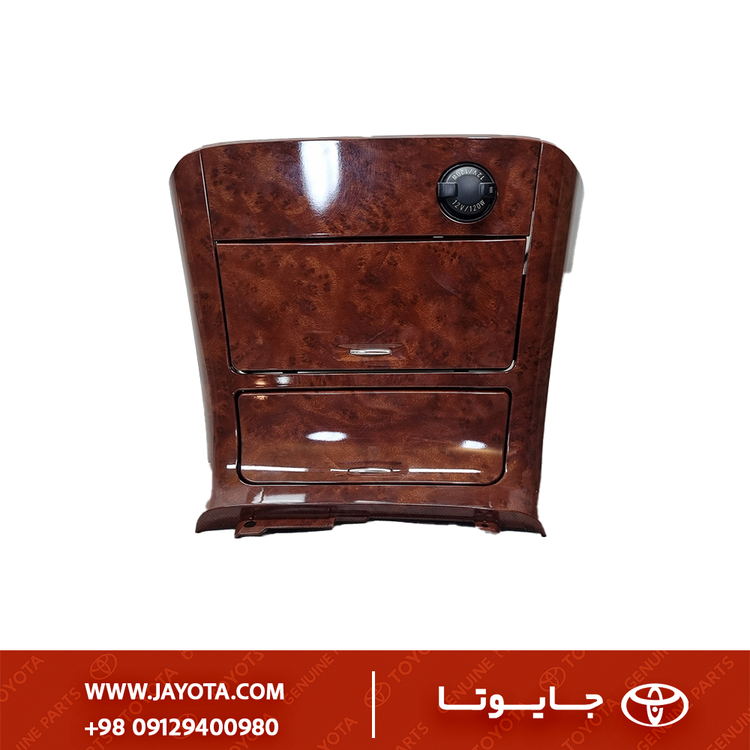

کنسول وسط جافندکی دار تویوتا کمری 06-2005 - طرح اصلی چینی
Toyota Camry 2005–2006 Center Console with Cigarette Lighter – China OEM Style
برند:طرح اصلی ( چینی)
مشخصات
کشور سازنده
چین
توضیحات
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام محصول | پنل کنسول وسط / محفظه جافندکی و جاسیگاری (Center Console Ashtray & Lighter Panel) |
| خودروی سازگار | تویوتا کمری (Toyota Camry) نسل پنجم (اتاق XV30) مدلهای ۲۰۰۵ تا ۲۰۰۶ (در ایران معروف به کمری گرند و GLi) |
| برند / کیفیت | طرح اصلی (High-Copy / Aftermarket) |
| کشور سازنده | چین (Made in China) |

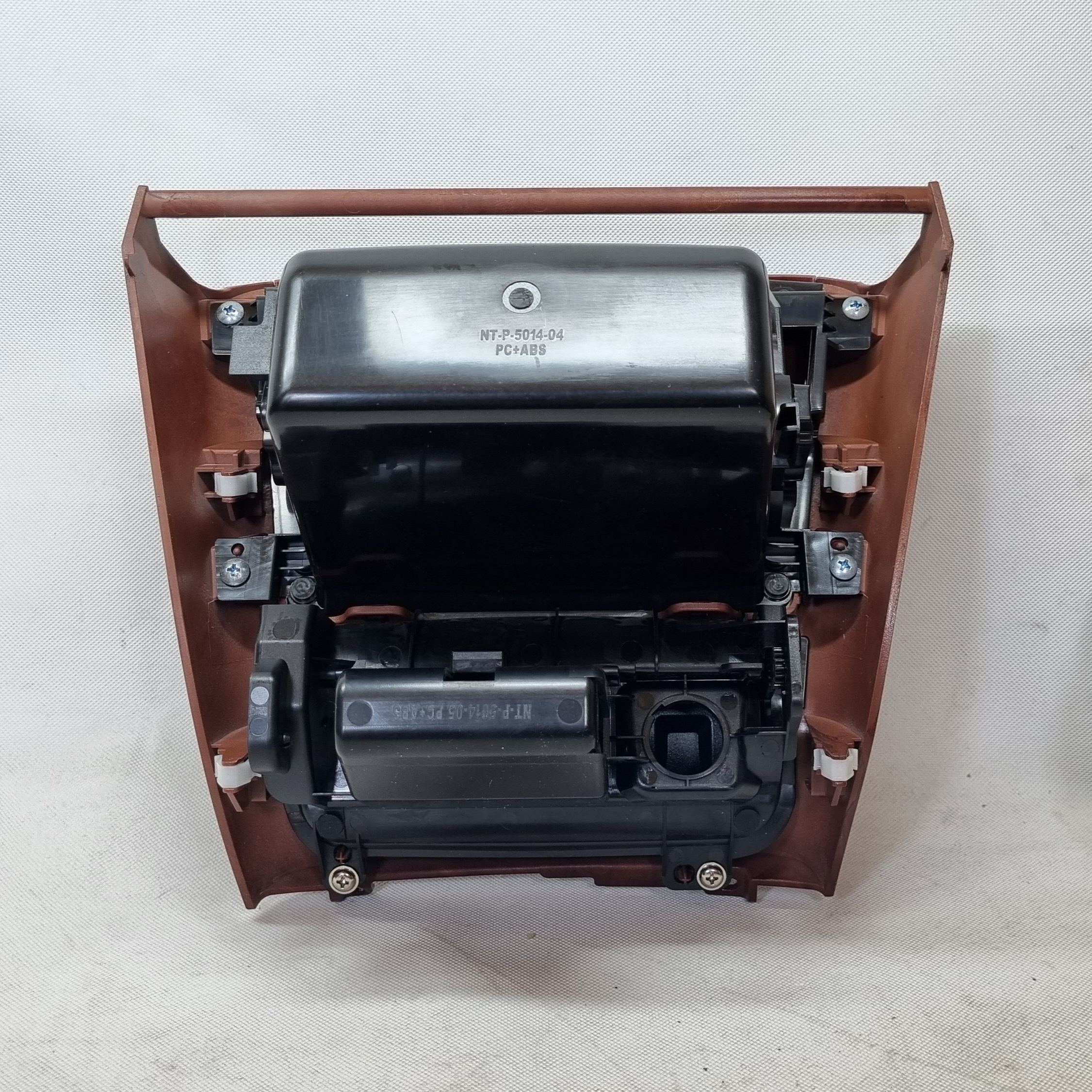

| جنس اصلی | پلاستیک فشرده ABS + PC (پلیکربنات) |
| رنگ / پوشش | دارای روکش هیدروگرافی (طرح چوب فابریک تیره / ماهون) هماهنگ با تریم داخلی خودرو |
۲ | توضیح محصول
در تویوتا کمریهای سری XV30 (مدلهای ۲۰۰۵ و ۲۰۰۶)، یکی از شایعترین استهلاکهای داخل کابین، خرابی مکانیزم درب محفظه جاسیگاری/جافندکی در قسمت پایین پنل تهویه (زیر ضبط) است. پس از گذشت سالها، چرخدندهها و فنرهای این درب حساس شده و معمولاً درب آن بسته نمیشود یا روکش طرح چوب آن دچار خط و خش و رنگپریدگی میگردد.
از آنجایی که قطعه اصلی (Genuine) تویوتا برای این بخش بسیار گرانقیمت و در بازار نایاب است، استفاده از قطعات طرح اصلی چینی (High-Copy) یک راهکار اقتصادی و بسیار منطقی برای بازگرداندن زیبایی و کارایی به کابین خودرو است. این قطعه شامل محفظه کشویی/لولایی به همراه سوراخ تعبیه شده برای سوکت فندک (۱۲ ولت) میباشد.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| متریال پایه (Base Material) | پلاستیک ABS مقاوم در برابر حرارت (مهم برای مجاورت با فندک) و اشعه خورشید |
| مکانیزم درب (Lid Mechanism) | دارای فنر و آرامبند (Dampener) برای باز و بسته شدن نرم (Soft-Close) مشابه نسخه اصلی |
| پوشش ظاهری (Finish) | روکش طرح چوب (Wood Grain) با لایه محافظ کلیر (Clear Coat) جهت جلوگیری از سایش |
| جانمایی پورتها | دارای جایگاه استاندارد برای نصب سوکت فندک ۱۲ ولت و لامپ نورپردازی کوچک فابریک |
| ابعاد و تلرانس | قالبگیری شده بر اساس ابعاد دقیق OEM (بدون لقی در زمان نصب روی داشبورد) |
۴ | ویژگیها و مزایا (قطعه طرح اصلی چینی)
- ارزش خرید بالا (Cost-Effective): قیمت این قطعه کسری از قیمت نمونه اصلی تویوتا است، در حالی که از نظر ظاهری بیش از ۹۰٪ مشابه قطعه فابریک میباشد.
- احیای دکوراسیون کابین (Interior Restoration): با تعویض این قطعه، یکی از توچشمترین بخشهای داشبورد که معمولاً مستهلک شده است، کاملاً نو میشود.
- رفع مشکل بسته نشدن درب: مکانیزم درب این قطعه نو بوده و مشکل همیشگی باز ماندن درب جاسیگاری کمریهای قدیمی را حل میکند.
- تطابق رنگ قابل قبول: رنگ طرح چوب این قطعه چینی با تریم چوبی فابریک کمری گرند و GLi همخوانی بسیار خوبی دارد.
۵ | محتویات بستهبندی

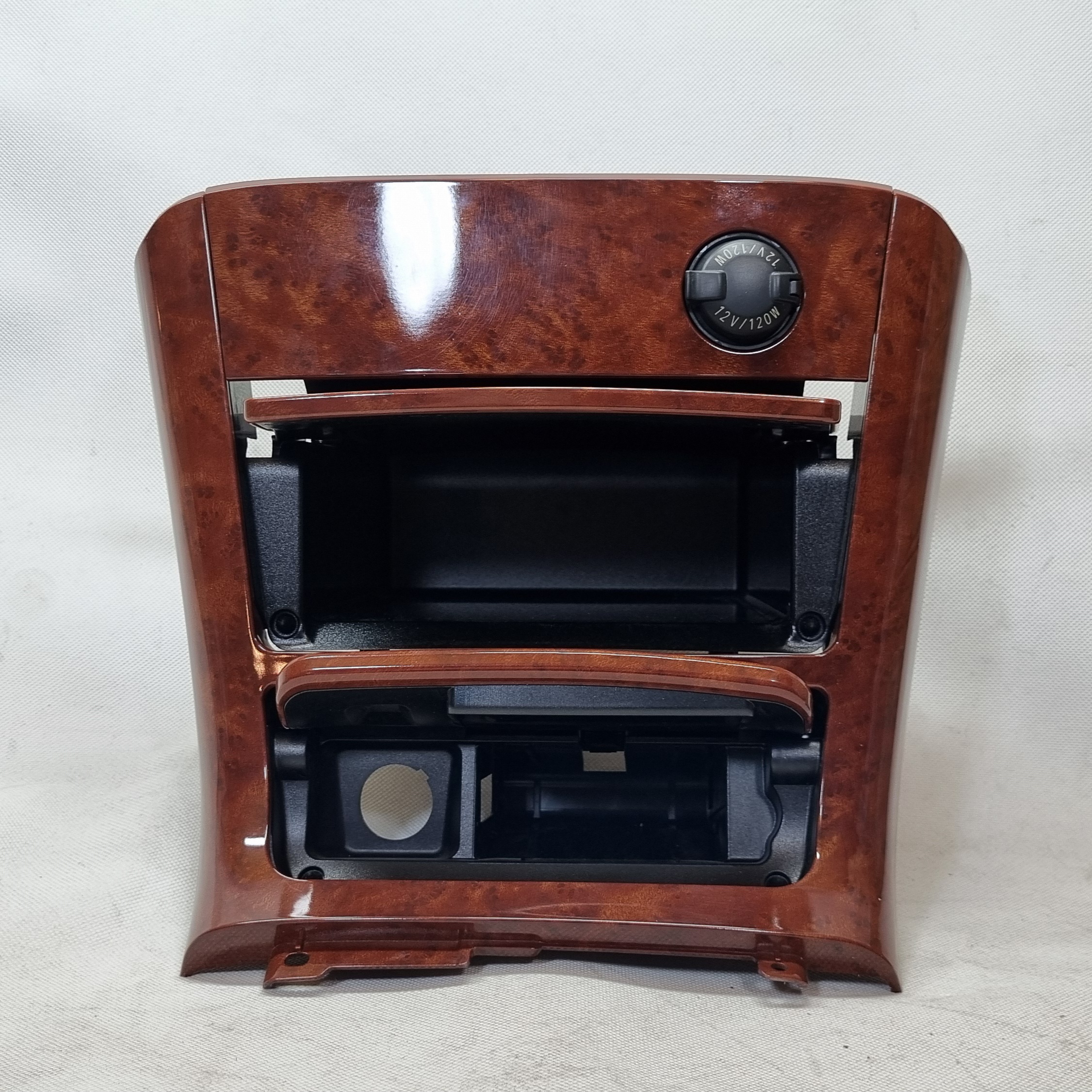

- یک عدد پنل کامل کنسول (بخش جافندکی و جاسیگاری) شامل قاب اصلی و درب متحرک طرح چوب.
- (نکته بسیار مهم: مغزی فلزی فندک، سوکت برق ۱۲ ولت و لامپ روشنایی معمولاً روی این قطعه نیستند و باید در زمان نصب، از روی قطعه قدیمی یا اوراقی باز شده و روی این قاب جدید مونتاژ شوند).
۶ | شمارههای مرجع (Reference Codes)
این قطعه به عنوان جایگزین مستقیم مجموعههای زیر در کاتالوگ تویوتا (برای اتاق XV30 فیسلیفت) شناخته میشود:
- کدهای اصلی (OEM) تویوتا: خانواده کدهای
74110-33060(مجموعه جاسیگاری/جافندکی) و پنلهای مرتبط نظیر58804-33060(بسته به تریم رنگی داشبورد، کدهای فرعی متفاوتی وجود دارد اما قالب کلی یکسان است).
۷ | دستورالعمل نصب و نکات فنی
- آمادهسازی: خودرو را خاموش کرده و برای ایمنی، بهتر است کابل منفی باتری را جدا کنید (زیرا با سیمکشی فندک سروکار دارید).
- باز کردن پنلهای اطراف: در کمری XV30، برای رسیدن به پیچهای این قطعه، ابتدا باید قاب دور دسته دنده (Shift Bezel) را که به صورت خاری است با ابزار پلاستیکی (Pry Tool) به آرامی بالا بکشید و خارج کنید.
- باز کردن قطعه معیوب: پس از برداشتن قاب دسته دنده، معمولاً ۲ الی ۴ پیچ چهارسو در زیر پنل جافندکی نمایان میشود. آنها را باز کنید. پنل را کمی بیرون بکشید.
- جدا کردن سوکتها: سوکت برق ۱۲ ولت فندک و سوکت کوچک لامپ نورپردازی جاسیگاری را از پشت قطعه جدا کنید. قطعه قدیمی را کامل خارج کنید.
- انتقال متعلقات (مونتاژ): مغزی فلزی فندک و طلق/لامپ کوچک را از قطعه کهنه باز کرده و با دقت روی قطعه جدید (طرح اصلی) نصب کنید. (خارهای نگهدارنده پلاستیکی را با احتیاط فشار دهید تا نشکنند).
- نصب نهایی: سوکتهای برق را به قطعه جدید متصل کنید. قطعه را در جای خود قرار داده، پیچها را ببندید و قاب دسته دنده را جا بزنید. در نهایت مکانیزم باز و بسته شدن درب را تست کنید.
