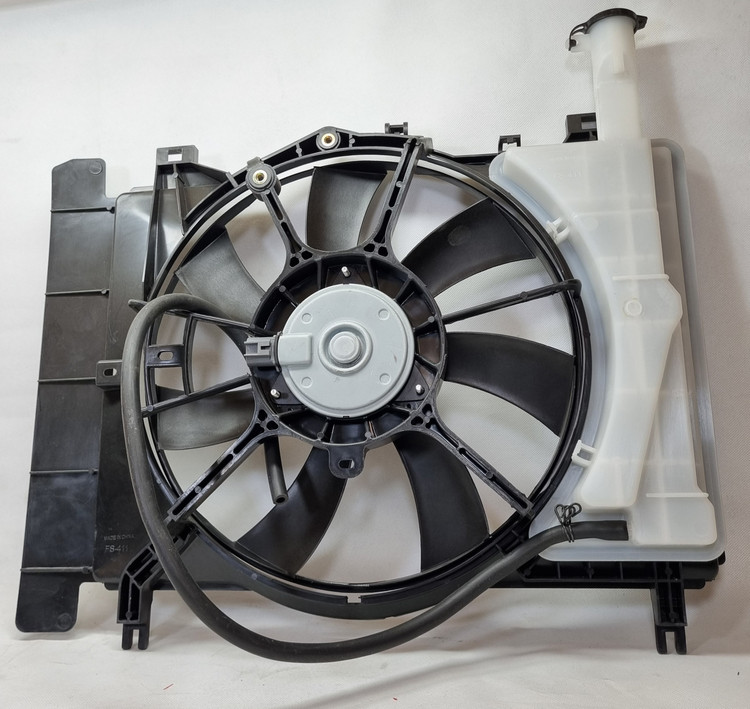

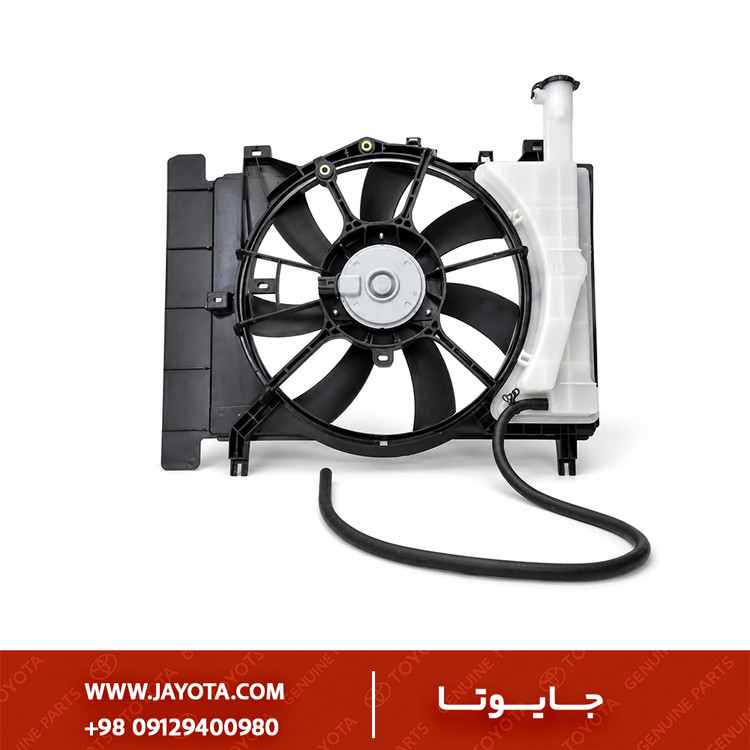

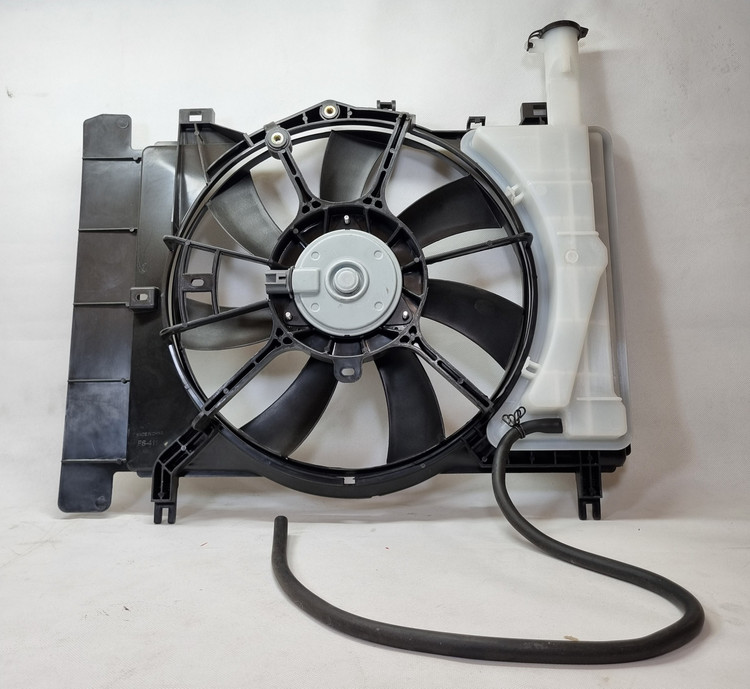

فن کامل رادیاتور تویوتا یاریس 11-2005 - پاسن چینی

۱) مشخصات کلیدی

• کد فنی (OEM) مرجع: 16360-21110 / 16360-21040
• مدل خودرو: تویوتا یاریس (Toyota Yaris) - مدل‌های هاچ‌بک و سدان
• سال کاربرد: 2005 تا 2011
• برند: پاسن (Passen) - ساخت چین
• وضعیت قطعه: نو
• محل نصب: پشت رادیاتور آب (داخل محفظه موتور)

۲) معرفی محصول

فن کامل رادیاتور تویوتا یاریس (شامل موتور فن، پروانه و دیاق یا قاب نگهدارنده) یکی از حیاتی‌ترین قطعات سیستم خنک‌کننده موتور است. این مجموعه وظیفه دارد با عبور دادن جریان هوا از میان شبکه‌های رادیاتور، دمای مایع خنک‌کننده را کاهش داده و مانع از جوش آوردن خودرو شود. مجموعه فن برند پاسن (Passen) چین، یک جایگزین باکیفیت و مقرون‌به‌صرفه برای قطعه فابریک است که با رعایت استانداردهای تولید، عملکردی پایدار و بدون لرزش را در شرایط ترافیکی سنگین و روزهای گرم سال تضمین می‌کند. این قطعه همچنین نقش مهمی در خنک‌سازی کندانسور کولر و بهبود عملکرد سیستم تهویه مطبوع دارد.

۳) مشخصات فنی

• ولتاژ کاری: 12V DC

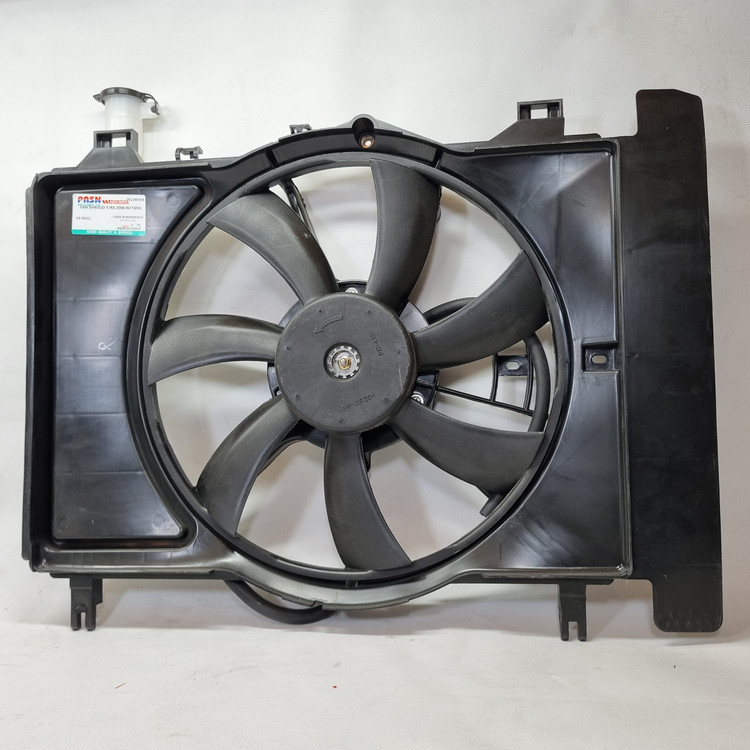

• اجزای مجموعه: موتور الکتریکی فن، پروانه (تیغه‌ها) و دیاق (قاب پلاستیکی)

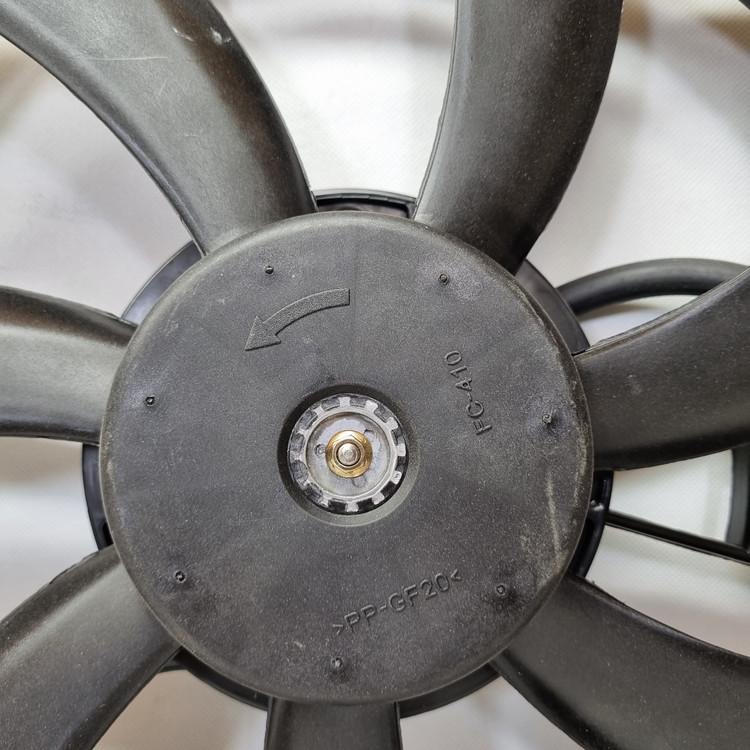

• جنس بدنه و پروانه: پلاستیک فشرده صنعتی و مقاوم به حرارت (عموماً ترکیب پلی‌آمید و الیاف شیشه نظیر PA66-GF30)

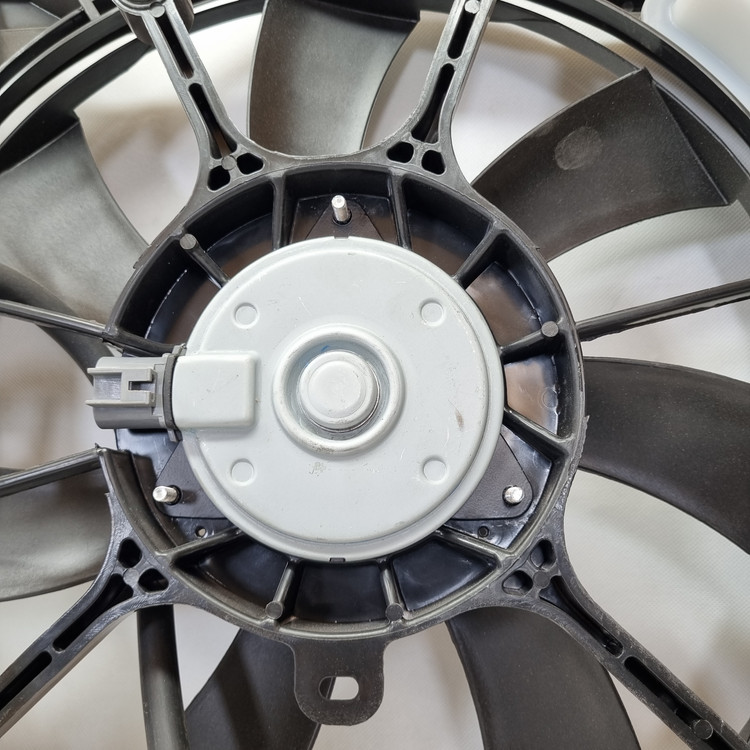

• نوع موتور: الکتریکی براش (Brush) با سیم‌پیچ مسی استاندارد
• نوع اتصال: سوکت فابریک (Plug-and-Play)

۴) ویژگی‌ها و مزایا

• طراحی دقیق (Direct Fit): ابعاد و پایه‌های نصب کاملاً مطابق با نمونه اورجینال، بدون نیاز به هیچ‌گونه تغییرات در سینی یا رادیاتور.
• بالانس دینامیکی پروانه: جلوگیری از ایجاد لرزش در دورهای بالا و کاهش استهلاک موتور فن.
• صدای کارکرد استاندارد: طراحی آیرودینامیک تیغه‌ها جهت مکش حداکثری هوا با کمترین میزان نویز.
• مقاومت حرارتی بالا: قاب و پروانه مقاوم در برابر تغییر شکل ناشی از حرارت مداوم محفظه موتور.

۵) راهنمای نصب

1. آماده‌سازی: پیش از شروع، سوییچ را ببندید و برای ایمنی بیشتر، کابل قطب منفی باتری را جدا کنید. صبر کنید تا موتور و رادیاتور کاملاً خنک شوند.
2. باز کردن قطعات: در صورت نیاز، ورودی هوای موتور یا لوله (جنت) بالایی رادیاتور را آزاد کنید تا فضای کافی ایجاد شود.
3. جدا کردن اتصالات: سوکت برق موتور فن را با احتیاط جدا کنید.
4. پیچ‌ها: پیچ‌های متصل‌کننده دیاق فن به رادیاتور (معمولاً با بکس 10 mm) را باز کرده و مجموعه فن قدیمی را به سمت بالا بکشید.
5. نصب قطعه جدید: مجموعه فن پاسن را در جای خود قرار داده، پیچ‌ها را ببندید (گشتاور پیشنهادی حدود 5 تا 7 N⋅m) و سوکت برق را متصل کنید.
6. تست: باتری را متصل کرده، خودرو را روشن کنید و کولر را در بالاترین درجه قرار دهید تا از روشن شدن و چرخش صحیح فن اطمینان حاصل کنید.

۶) سازگاری خودرو

• تویوتا یاریس (نسل دوم - اتاق XP90): سال‌های 2005، 2006، 2007، 2008، 2009، 2010 و 2011.
• کدهای موتور: سازگار با موتورهای 1.3L (2NZ-FE) و 1.5L (1NZ-FE).

۷) نکات نگهداری و بازرسی

• بررسی رله‌ها و فیوزها: در صورت کار نکردن فن، پیش از تعویض قطعه، حتماً سلامت رله و فیوز فن رادیاتور در جعبه فیوز را بررسی کنید.
• شستشوی محفظه موتور: در زمان موتورشویی، از گرفتن مستقیم آب با فشار بالا (کارواش) روی موتور فن خودداری کنید تا از نفوذ آب به سیم‌پیچ و سوختن موتور جلوگیری شود.
• توجه به لرزش و صدا: در صورت شنیدن صدای زوزه یا مشاهده لرزش غیرعادی فن در هنگام روشن شدن کولر، قطعه را از نظر شکستگی پروانه‌ها یا لقی بوش موتور بررسی کنید.
