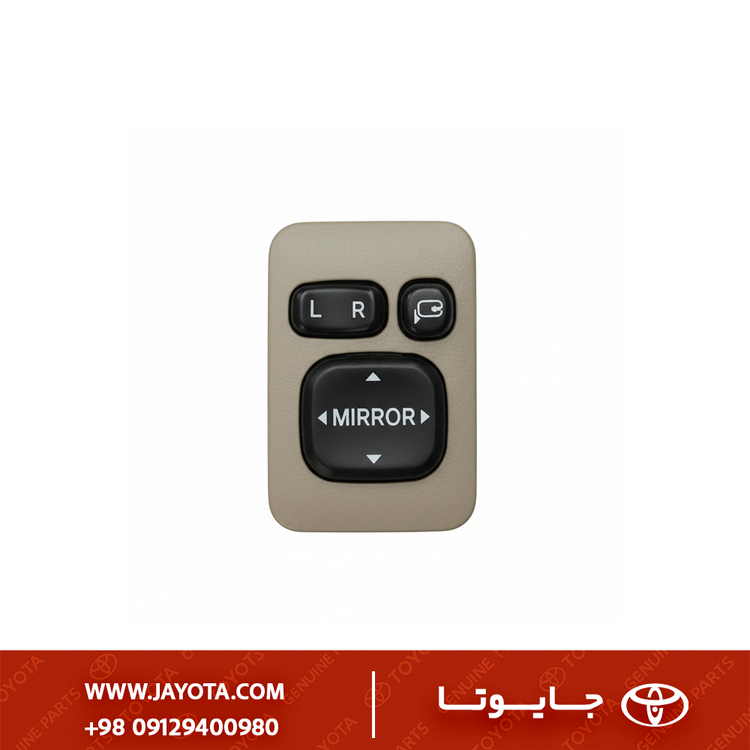

۱) معرفی فنی و مشخصات قطعه
- نام تخصصی: Power Side Mirror Switch Assembly (With Retract/Fold Function)
- نام بازاری: کلید تنظیم آینه تاشو، کلید آینه برقی تاشو دار، کلید آینه ۳ کاره (تنظیم چپ/راست + جهتدهی + تاشو).
- کد فنی مرجع (OEM Reference): معمولاً سری 84870 یا 84872 (بسته به سال و پیناوت).
- رنگ تریم: Beige (کرم) - مطابق با تریم داخلی خودروهای لوکس و فول آپشن تویوتا (معروف به تریم شتری یا کرم).
- عملکرد: این قطعه یک یونیت کنترلی ترکیبی است که سه وظیفه اصلی را انجام میدهد:
- انتخاب آینه مورد نظر (چپ یا راست) توسط دکمه L / R.
- تنظیم زاویه شیشه آینه توسط پد چهار جهته (Joy-pad) با نوشته MIRROR.
- جمع کردن و باز کردن کلی بدنه آینه (Power Fold) توسط دکمه تاشو (آیکون آینه با فلش خمیده).
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این کلید در بسیاری از مدلهای تویوتا در بازه سالهای ۲۰۰۶ تا ۲۰۱۴ مشترک است، اما شرط اصلی داشتن آپشن تاشو برقی (Retractable Mirror) در خودرو است.
| مدل خودرو |
کد اتاق |
سال ساخت |
شرط سازگاری |
| Toyota Camry |
XV40 |
2007 - 2011 |
مدلهای فول (GLX / SE Special) با تریم کرم. |
| Toyota Aurion |
XV40 |
2007 - 2011 |
مدلهای Grand / Touring با تریم کرم. |
| Toyota Corolla |
E140 / E150 |
2008 - 2013 |
مدلهای فول آپشن (مانند XLI فول یا GLI) که تاشو برقی دارند. |
| Toyota Yaris |
XP90 |
2006 - 2011 |
برخی نسخههای سدان فول آپشن خلیج فارس. |
| Toyota RAV4 |
XA30 |
2006 - 2012 |
مدلهای لیمیتد یا فول. |
| Toyota Hilux / Fortuner |
AN10 / AN50 |
2006 - 2015 |
نسخههای فول آپشن دو کابین (SR5). |
نکته حیاتی: اگر خودروی شما آینه تاشو برقی ندارد (دستی جمع میشود)، نصب این کلید هیچ اثری نخواهد داشت مگر اینکه آینهها و سیمکشی هم تعویض شوند.
۳) مشخصات الکتریکی و سوکت
- تعداد پین: این کلیدها معمولاً دارای سوکت ۱۰ پین (در یک ردیف یا دو ردیف بسته به مدل) هستند.
- بخش تنظیم شیشه: نیاز به ۵ تا ۷ سیم دارد.
- بخش تاشو برقی: نیاز به ۲ سیم اضافه برای فرمان Retract دارد.
- نور پسزمینه (Backlight): نوشته MIRROR و نمادهای روی دکمه در مدلهای اصلی تویوتا (مثل عکس) دارای نور پسزمینه (معمولاً سبز یخی یا نارنجی کمرنگ) هستند که با روشن شدن چراغهای کوچک فعال میشود. در نمونههای ارزانقیمت چینی، گاهی این نور حذف شده است.
- مکانیسم داخلی: استفاده از کنتاکتهای مسی با روکش نقره برای جلوگیری از اکسیداسیون و قطعی در درازمدت (بسیار مهم در مناطق رطوبتی).
۴) نقاط قوت و ضعف (تحلیل کیفی)
- نقطه قوت (طراحی ارگونومیک): دکمه تاشو در این مدل (سمت راست بالا) جدا از دکمههای L/R قرار دارد که دسترسی سریع را بدون نگاه کردن امکانپذیر میکند (مثلاً هنگام عبور از معابر تنگ).
- نقطه قوت (قاب منطبق): این قطعه همراه با قاب پنل (Bezel) ارائه میشود یا دقیقاً روی قاب فابریک داشبورد (سمت چپ فرمان) مینشیند. هماهنگی رنگ کرم با داشبورد بسیار حیاتی است تا قطعه “تعویضی” به نظر نرسد.
- نقطه ضعف شایع (استهلاک دکمه تاشو): به دلیل استفاده زیاد از دکمه تاشو (هر بار پارک کردن)، فنر یا پلاتین داخلی این دکمه زودتر از جهتنماها خراب میشود. علامت خرابی این است که آینهها باز میشوند اما بسته نمیشوند (یا برعکس).
۵) نکات نصب و عیبیابی (Troubleshooting)
- تست قبل از نصب: قبل از جا زدن کامل در داشبورد، سوکت را وصل کنید. سوییچ را باز کنید و عملکرد هر دو آینه (چپ و راست) را در ۴ جهت چک کنید. سپس دکمه تاشو را تست کنید.
- عدم کارکرد تاشو: اگر دکمه تاشو کار نمیکند اما تنظیم شیشه کار میکند، ۳ احتمال وجود دارد:
- فیوز مربوط به آینه (MIR HTR یا ECU-IG) سوخته است.
- موتور تاشو داخل خود آینه بغل سوخته یا گیر کرده است (شایع در اثر ضربه).
- پلاتین داخلی دکمه تاشو سولفاته شده است (در این صورت تعویض کلید ضروری است).
- تداخل سیمکشی (در نصب غیر فابریک): اگر قصد دارید این کلید را روی خودرویی که فاقد تاشو برقی بوده نصب کنید (Retropfit)، حتماً نیاز به اضافه کردن رله و سیمکشی مجزا برای موتورهای تاشو دارید. اتصال مستقیم باعث سوختن کلید میشود.
۶) قطعات وابسته
- یونیت قفل مرکزی: در برخی مدلهای پیشرفتهتر (مثل اریون گرند)، با قفل کردن درها با ریموت، آینهها خودکار جمع میشوند. این قابلیت مربوط به کلید نیست و به کیت جداگانه یا تنظیمات ECU مربوط است.
- آینه بغل تاشو برقی: مکمل اصلی این قطعه.
