سرپلوس تویوتا هایلوکس ویگو 15-2004 - بلک پارت چینی

۱. مشخصات کلی:

• نوع قطعه: سرپلوس / کله پلوس بیرونی (Outer CV Joint / Constant Velocity Joint)
• محل نصب: محور جلو، سمت چرخ (مناسب برای سمت راست و چپ)
• خودرو هدف: تویوتا هایلوکس ویگو (نسل هفتم - اتاق‌های سری AN10/AN20/AN30) - مختص مدل‌های دو دیفرانسیل (4WD)
• مدل‌های سازگار: ۲۰۰۴ تا ۲۰۱۵
• برند و کشور سازنده: Black Parts (بلک پارت) - چین (قطعه افترمارکت با رویکرد اقتصادی)

۲. توضیحات محصول:

سرپلوس (CV Joint بیرونی) قطعه‌ای حیاتی در سیستم انتقال قدرت و تعلیق خودروهای چهارچرخ محرک است. این قطعه وظیفه دارد نیروی چرخشی را از شفت پلوس به توپی چرخ منتقل کند، در حالی که همزمان به چرخ‌ها اجازه می‌دهد هنگام فرمان‌گیری به طرفین زاویه بگیرند و در دست‌اندازها بالا و پایین بروند. برند “بلک پارت” به عنوان یک گزینه اقتصادی در بازار، کیفیتی قابل قبول را برای جایگزینی قطعات فرسوده با هزینه پایین‌تر نسبت به قطعات اصلی (جنیون) ارائه می‌دهد.

۳. مشخصات فنی:

• جنس بدنه: فولاد آلیاژی سخت‌کاری شده جهت تحمل گشتاور بالای موتورهای هایلوکس در مسیرهای آفرودی و باربری.

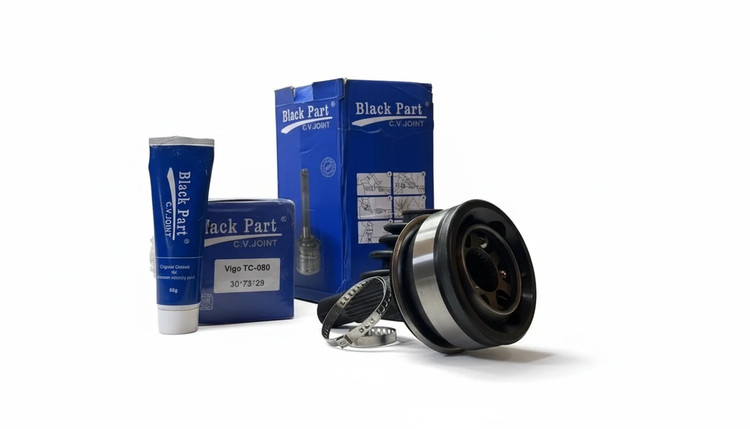

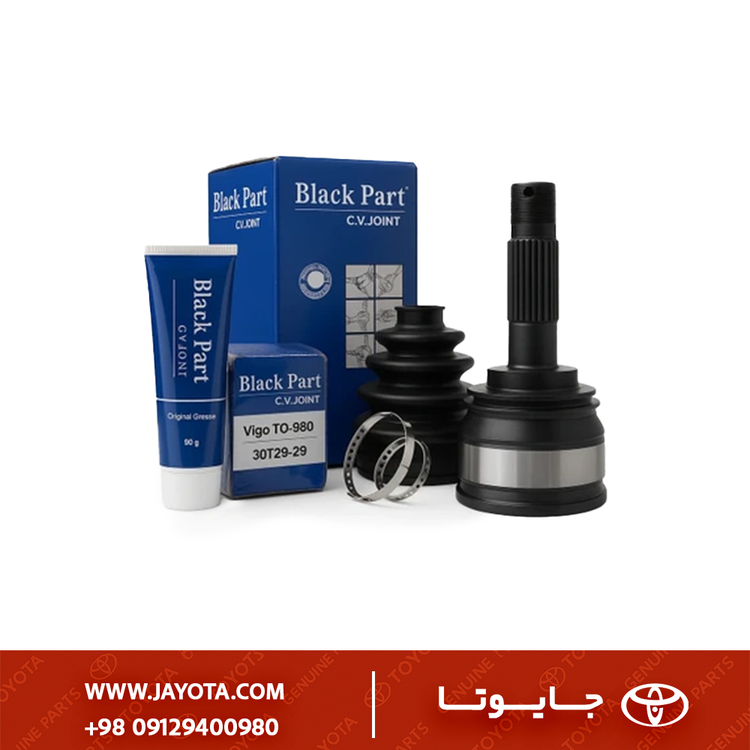

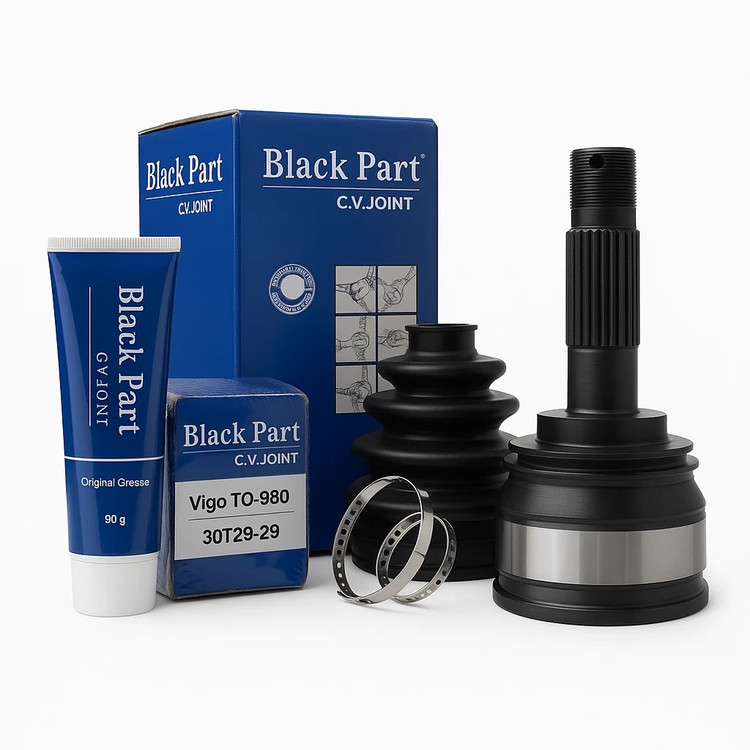

• محتویات کیت: این محصول معمولاً به صورت یک کیت کامل عرضه می‌شود که شامل: سرپلوس فلزی، گردگیر لاستیکی (CV Boot)، دو عدد بست فلزی (Clamp)، خار موشکی (Circlip)، مهره پلوس و یک تیوپ گریس مخصوص (گریس مولیبدن) است.
• نکته تطابق (تعداد دندانه/خار): سرپلوس‌ها بسته به سال ساخت و نوع ترمز دارای تعداد خارهای متفاوتی در داخل (سمت شفت) و بیرون (سمت توپی) هستند. همچنین وجود یا عدم وجود چرخ‌دنده سنسور ABS روی بدنه سرپلوس باید پیش از خرید با قطعه داغی (فرسوده) خودرو مطابقت داده شود.

۴. مزایا و علائم خرابی (ارزش تعویض):

• علائم خرابی سرپلوس قدیمی: بارزترین نشانه خرابی، شنیده شدن صدای “تق‌تق” یا کلیک کردن متوالی از سمت چرخ‌های جلو هنگام دور زدن و چرخاندن کامل فرمان در سرعت‌های پایین است. پارگی گردگیر و پاشش گریس به اطراف نیز نشانه اولیه خرابی است.
• مزایای قطعه بلک پارت: رفع کامل صداهای مزاحم سیستم انتقال قدرت، بازیابی هندلینگ خودرو، قیمت بسیار مقرون‌به‌صرفه، و همراه داشتن تمام اقلام مورد نیاز برای نصب در یک بسته‌بندی.

۵. کدهای مرجع:

تویوتا معمولاً پلوس را به صورت یک مجموعه کامل (Drive Shaft Assembly) به فروش می‌رساند و سرپلوس به تنهایی کد OEM مستقیم در کاتالوگ‌های اصلی ندارد. با این حال، کدهای مجموعه کامل پلوس ویگو که این قطعه روی آن‌ها سوار می‌شود عبارتند از:

• 43430-0K020
• 43430-0K040

۶. دستورالعمل و نکات نصب:

1. آمادسازی و باز کردن: پس از باز کردن چرخ، مهره اصلی سرپلوس باز شده و با آزادسازی سیبک‌ها یا پیچ‌های سگدست، توپی چرخ از پلوس جدا می‌شود.
2. خارج کردن قطعه معیوب: گردگیر قدیمی پاره شده و سرپلوس فرسوده با استفاده از ضربات ملایم چکش لاستیکی یا ابزار مخصوص (پولی‌کش) از روی شفت اصلی خارج می‌شود (مراقب باشید هزارخار شفت اصلی آسیب نبیند).
3. مونتاژ قطعه جدید (نکته حیاتی): قبل از جا زدن سرپلوس جدید، گردگیر جدید را روی شفت قرار دهید. تمام گریس موجود در بسته‌بندی را به طور کامل داخل بلبرینگ‌های سرپلوس جدید و فضای داخلی گردگیر تزریق کنید. کمبود گریس باعث نابودی سریع قطعه در اثر اصطکاک می‌شود.
4. نصب نهایی: خار موشکی جدید را روی شفت قرار داده، سرپلوس را جا بزنید تا خار قفل شود. گردگیر را روی لبه‌ها تنظیم کرده و بست‌های فلزی را با انبر مخصوص کاملاً سفت و آب‌بندی کنید تا از ورود آب و خاک جلوگیری شود.
