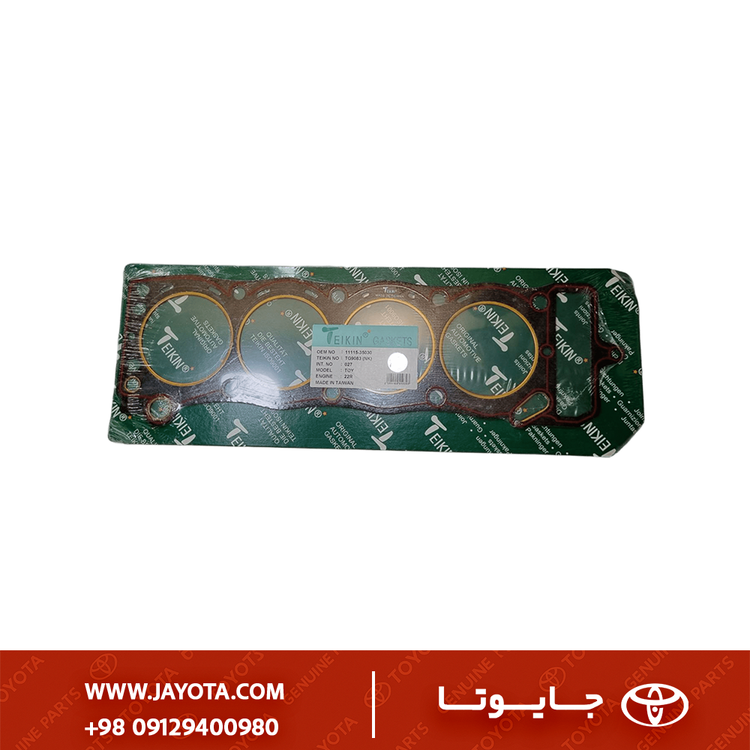

واشر سرسیلندر موتور 22R تویوتا (4 سیلندر - 2.4 لیتری) - تیکین تایوانی

۱ | مشخصات کلی

• نام قطعه: واشر سرسیلندر (Cylinder Head Gasket)
• خودروهای سازگار:
• تویوتا هایلوکس (Hilux) مدل‌های ۱۹۸۱ تا ۱۹۹۵
• تویوتا کریسیدا (Cressida)
• تویوتا لندکروز پرادو (مدل‌های قدیمی سری ۷۰)
• تویوتا هایس (Hiace)
• کد موتور: 22R (موتور ۴ سیلندر ۲۴۰۰ سی‌سی بنزینی)
• برند: TEIKIN
• کشور سازنده: تایوان (Made in Taiwan)

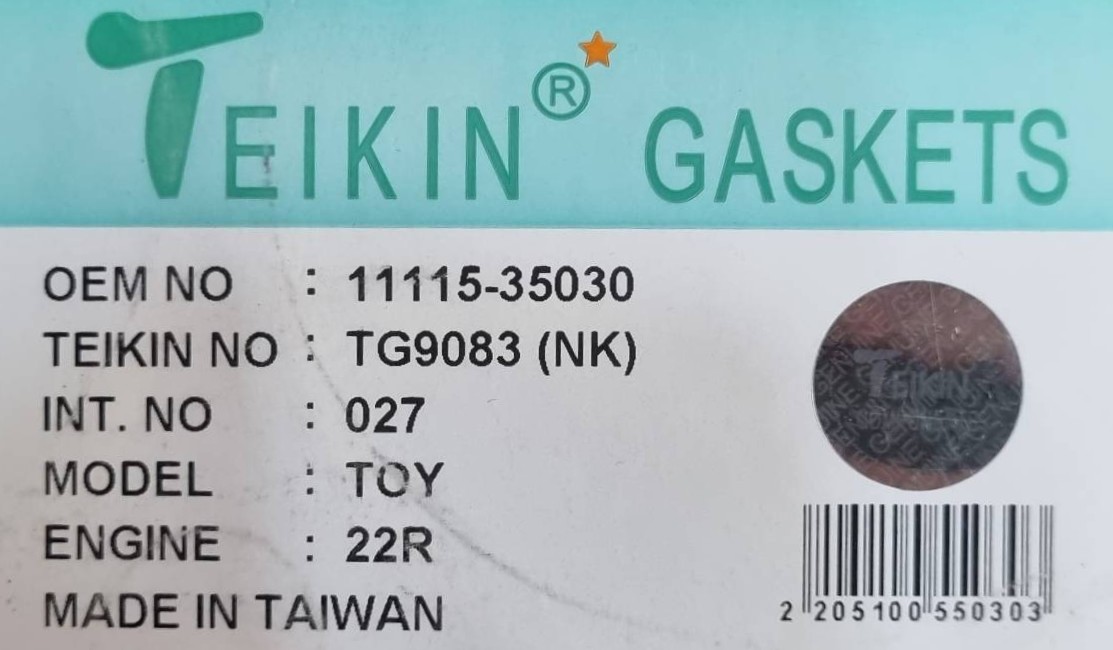

• کد فنی مرجع (OEM): 11115-35030
• کد تجاری TEIKIN: TG9083 (NK)
• جنس: گرافیتی / کامپوزیت (Graphite Composite)

۲ | تحلیل فنی و ساختار قطعه

برند TEIKIN که بیشتر با پیستون‌های باکیفیتش شناخته می‌شود، در زمینه تولید واشر (Gasket) نیز فعالیت دارد و محصولات تایوانی با درجه کیفی بالا (Grade A) عرضه می‌کند.

1. ساختار گرافیتی تقویت‌شده: این واشر از جنس گرافیت فشرده ساخته شده که برای موتورهای قدیمی‌تر با بلوک چدنی مثل 22R بسیار مناسب است. این متریال خاصیت ارتجاعی خوبی دارد و ناصافی‌های احتمالی سطح بلوک سیلندر و سرسیلندر را بهتر از واشرهای تمام فلزی پوشش می‌دهد.

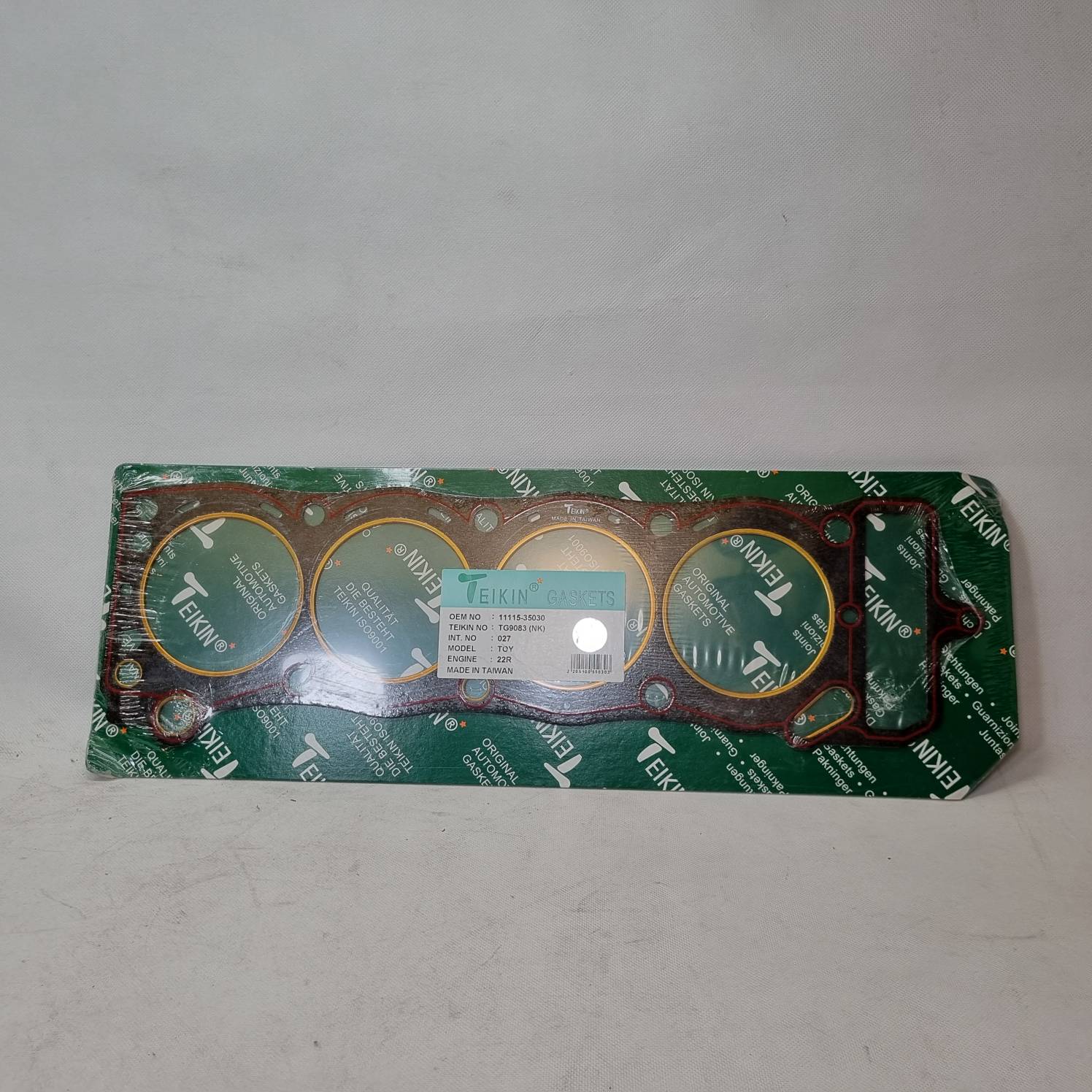

2. رینگ‌های آتش برنجی/مسی: نکته تمایز این واشر (که در تصویر دوم مشخص است)، رنگ طلایی رینگ‌های دور سیلندر است. این رینگ‌ها معمولاً آلیاژی از مس یا برنج و فولاد هستند که انتقال حرارت بسیار بهتری نسبت به فولاد معمولی دارند و از داغ شدن بیش از حد لبه واشر جلوگیری می‌کنند.
3. چسب و خطوط آب‌بندی: خطوط قرمز رنگ سیلیکونی دور کانال‌های روغن و آب وجود دارد. این تکنولوژی نیاز به استفاده از چسب مزدا را از بین می‌برد.

۳ | سازگاری دقیق (موتور 22R)

موتور 22R یکی از افسانه‌ای‌ترین و جان‌سخت‌ترین موتورهای تویوتا است. این واشر برای هر دو مدل کاربراتوری (22R) و انژکتوری (22R-E) قابل استفاده است.

• نکته مهم: این واشر برای موتور 22R (مدل‌های بعد از سال ۱۹۸۵ با بلوک کوتاه یا لیزری) و مدل‌های قبل از آن (بلوک بلند) معمولاً یکسان است، اما کد 11115-35030 دقیق‌ترین کد برای مدل‌های موجود در ایران (هایلوکس‌های دهه ۹۰ و کریسیدا) است.

۴ | نکات نصب و عیب‌یابی موتور 22R

1. مشکل رایج موتور 22R: این موتورها به دلیل طراحی زنجیر تایم، گاهی دچار خوردگی در قسمت جلوی سرسیلندر (محل عبور زنجیر) می‌شوند. هنگام تعویض واشر، حتماً قاب زنجیر و وضعیت آن چک شود.
2. سفت کردن پیچ‌ها: پیچ‌های سرسیلندر 22R باید با ترتیب حلزونی و گشتاور دقیق (حدود ۸۰ نیوتن‌متر در مرحله آخر - طبق راهنما چک شود) سفت شوند. بعد از گرم شدن اولیه موتور و سرد شدن مجدد، آچارکشی مجدد (Retorque) برای واشرهای گرافیتی توصیه می‌شود.
3. سطح سرسیلندر: چون موتور 22R معمولاً زیر فشار بار (وانت) یا آفرود است، تاب برداشتن سرسیلندر شایع است. نصب واشر نو روی سرسیلندر تاب‌دار، باعث سوختن مجدد واشر در کمتر از یک ماه می‌شود.
