کویل | کوئل تویوتا کرولا 2004 تا 2007 کد 90919-۰۲۲۳۸
توضیحات

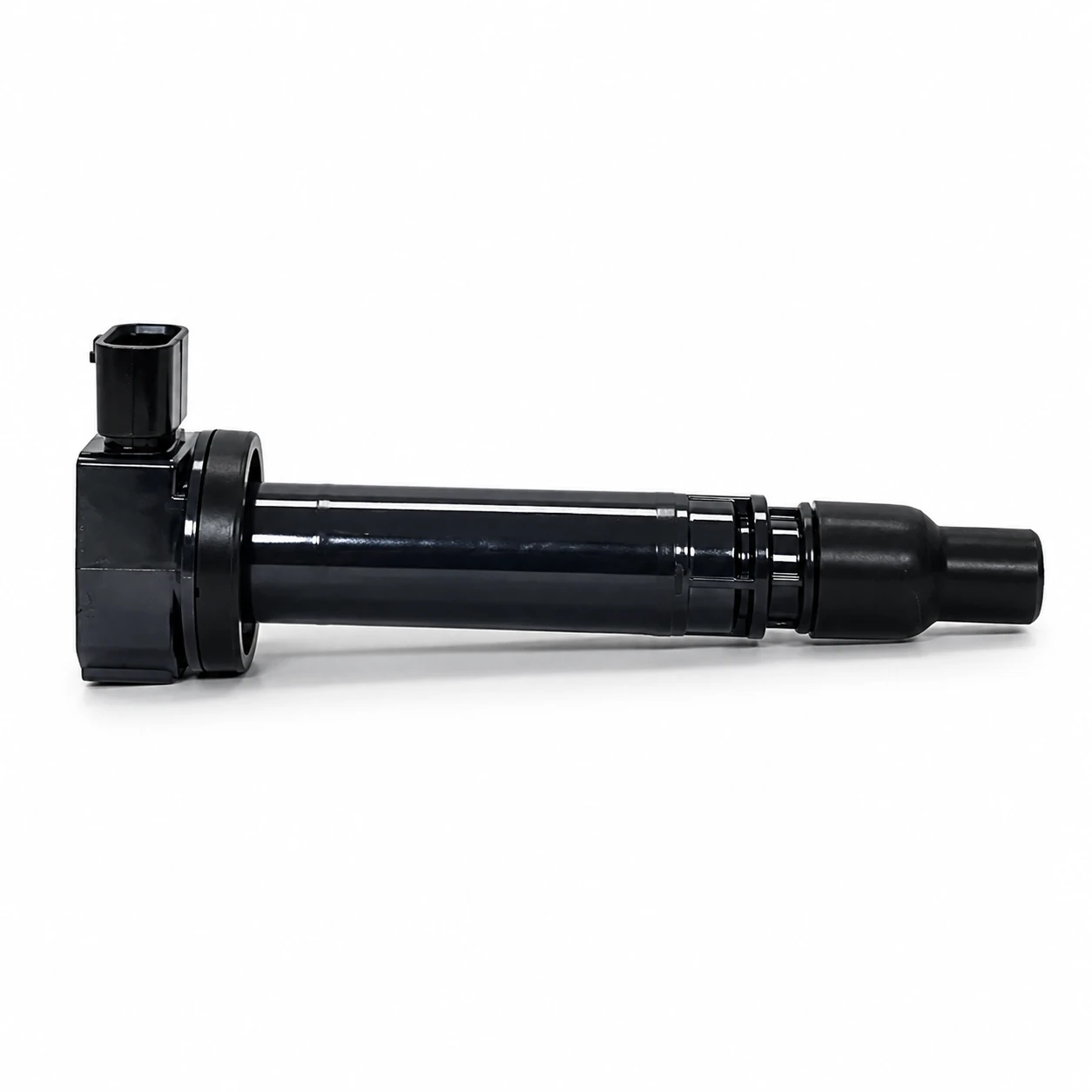

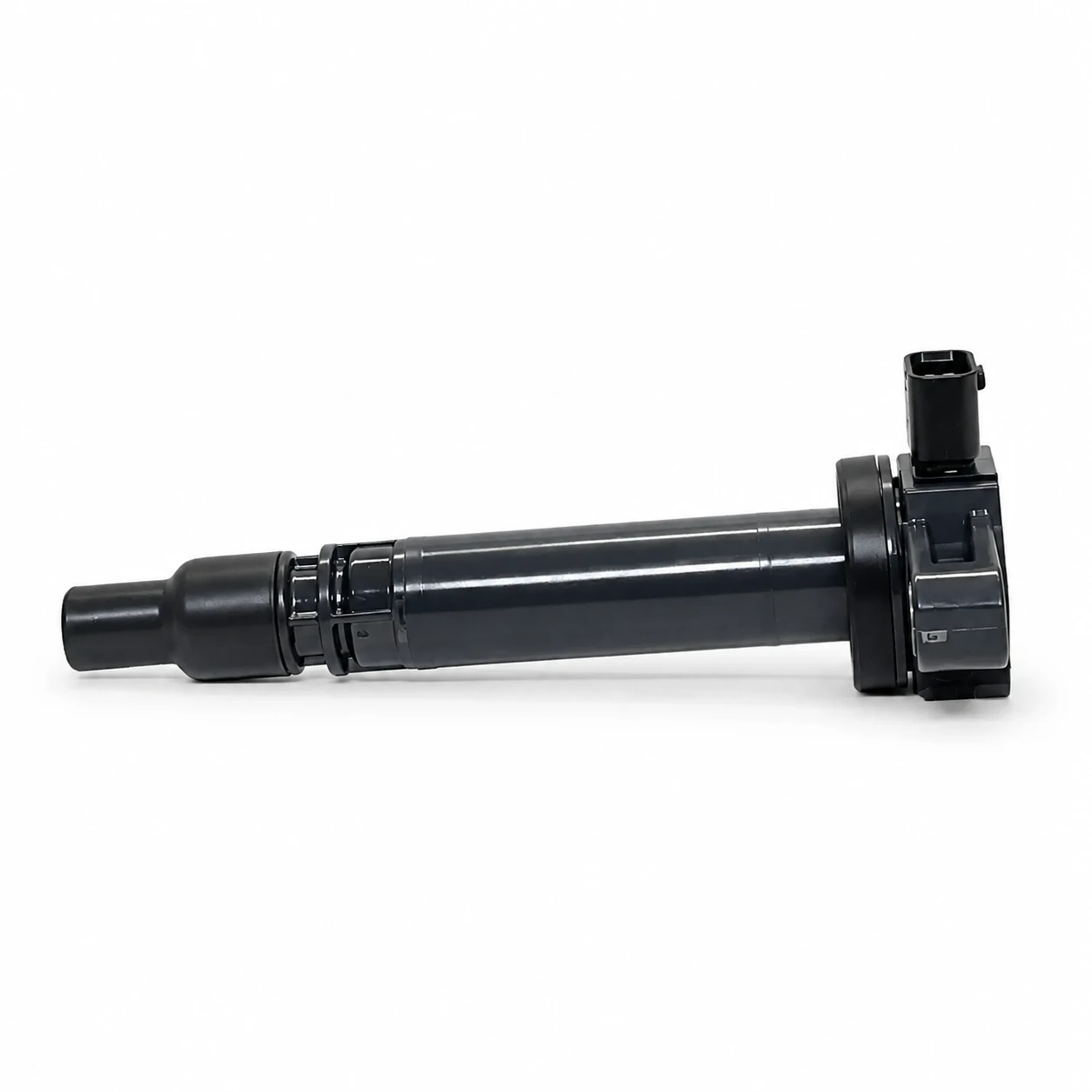

تحلیل فنی کوئل احتراق تویوتا (Ignition Coil) - پارت نامبر 90919-02238
کیفیت: طرح اصلی (Aftermarket / High-Copy)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام محصول | کوئل احتراق / کوئل جرقه‌زنی (Ignition Coil) |
| شماره فنی اصلی (OEM) | 90919-02238 |

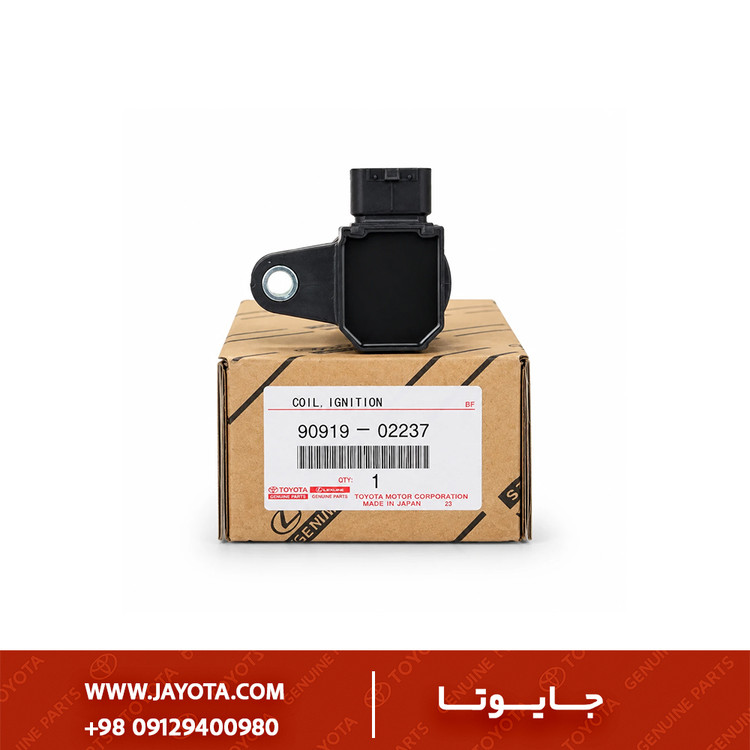

| شماره فنی جایگزین شده | این قطعه جایگزین مستقیم و آپدیت شده پارت نامبر 90919-02237 است. |
| خودروهای سازگار | طیف وسیعی از خودروهای تویوتا، خصوصاً مدل‌های مجهز به موتورهای سری 1ZZ-FE و 2ZZ-GE. (مانند کرولا، سلیکا، ماتریکس و…) |
| نوع کوئل | مدادی / استیکی (Pencil/Stick Coil) - از نوع Coil-on-Plug (COP) |
| برند / کیفیت | طرح اصلی (Aftermarket) با گریدهای کیفیتی متنوع |
| کشور سازنده | چین، تایوان و… (بسته به برند تولیدکننده) |
۲ | توضیح محصول
کوئل احتراق 90919-02238 یک قطعه کلیدی در سیستم جرقه‌زنی خودروهای مدرن تویوتا است. وظیفه اصلی این قطعه، تبدیل ولتاژ پایین باتری (۱۲ ولت) به ولتاژ بسیار بالا (چند ده هزار ولت) برای ایجاد یک جرقه قوی و دقیق در سر شمع‌ها است. این فرآیند برای احتراق کامل مخلوط سوخت و هوا در سیلندر ضروری است. طراحی این کوئل از نوع COP (Coil-on-Plug) است، به این معنی که مستقیماً روی شمع نصب شده و نیاز به وایر شمع را حذف می‌کند. این ساختار اتلاف انرژی را به حداقل رسانده و راندمان سیستم جرقه‌زنی را به حداکثر می‌رساند. خرابی این قطعه منجر به احتراق ناقص (Misfire)، لرزش موتور، کاهش شتاب، افزایش مصرف سوخت و روشن شدن چراغ چک موتور می‌شود.
۳ | مشخصات فنی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| ولتاژ ورودی | 121212 ولت DC (برق خودرو) |
| ولتاژ خروجی | 25,00025,00025,000 تا 45,00045,00045,000 ولت (تقریبی) |
| نوع کانکتور (سوکت) | ۴ پین (4-Pin) استاندارد تویوتا |
| مقاومت اولیه (Primary) | 0.50.50.5 تا 1.51.51.5 اهم (معمولاً) |
| مقاومت ثانویه (Secondary) | 888 تا 151515 کیلواهم (معمولاً) |
| جنس بدنه | پلیمر و اپوکسی مقاوم در برابر حرارت بالا |
| جنس وایر (Boot) | سیلیکون (Silicone) برای عایق‌بندی کامل و جلوگیری از نشت برق |
۴ | مزایا
- احتراق بهینه: با تولید جرقه‌ای قوی و پایدار، به احتراق کامل سوخت کمک کرده و راندمان موتور را افزایش می‌دهد.
- کاهش مصرف سوخت: جلوگیری از احتراق ناقص، به کاهش مصرف سوخت و آلایندگی کمک می‌کند.
- نصب آسان (Plug & Play): طراحی دقیق مطابق با استانداردهای OEM، نصب سریع و بدون نیاز به هرگونه تغییر را تضمین می‌کند.
- ارزش خرید بالا: قطعات افترمارکت باکیفیت، عملکردی مشابه قطعه اصلی را با قیمتی بسیار مناسب‌تر ارائه می‌دهند.
- جایگزینی مطمئن: به عنوان نسخه بروزرسانی شده پارت نامبر قدیمی‌تر، از نظر دوام و عملکرد حرارتی بهبود یافته است.
۵ | محتویات بسته‌بندی
- یک (۱) عدد کوئل احتراق به شماره فنی
90919-02238 - بسته‌بندی کارتنی محافظ
۶ | کدهای مرجع و جایگزین (Reference & Cross-Reference)
- جایگزین مستقیم برای:
90919-02237 - سایر کدهای جایگزین تویوتا:
90080-19016,90919-T2001,90919-T2005 - کدهای معادل در برندهای معتبر:
- Denso:
673-1300 - NGK:
48906/U5027 - Delphi:
GN10312
۷ | دستورالعمل نصب و نکات فنی
- ایمنی: ابتدا بست منفی باتری را جدا کنید.
- دسترسی: قاب پلاستیکی روی موتور را (در صورت وجود) باز کنید تا به کوئل‌ها دسترسی پیدا کنید.
- جداسازی:
- سوکت برق متصل به کوئل معیوب را با فشردن ضامن آن آزاد کنید.
- پیچ نگهدارنده کوئل (معمولاً با آچار ۱۰) را باز کنید.
- کوئل را با کمی چرخش به آرامی و به صورت مستقیم به سمت بالا بکشید تا از روی شمع خارج شود.
- نصب کوئل جدید:
- نکته فنی: مقدار بسیار کمی گریس دی‌الکتریک (Dielectric Grease) به داخل دهانه لاستیکی کوئل جدید بمالید. این کار به آب‌بندی بهتر و جلوگیری از نفوذ رطوبت کمک می‌کند.
- کوئل جدید را به دقت روی شمع قرار داده و فشار دهید تا کاملاً در جای خود قرار گیرد.
- پیچ آن را ببندید و با گشتاور استاندارد (حدود 999 تا 121212 نیوتن-متر) سفت کنید. از سفت کردن بیش از حد خودداری کنید.
- سوکت برق را مجدداً وصل کنید تا صدای کلیک آن شنیده شود.
- اتمام کار: بست باتری را وصل کرده و موتور را روشن کنید تا از عملکرد صحیح آن اطمینان حاصل نمایید.
- توصیه: برای حفظ عملکرد یکنواخت موتور، بهتر است تمام کوئل‌ها به صورت همزمان تعویض شوند.
