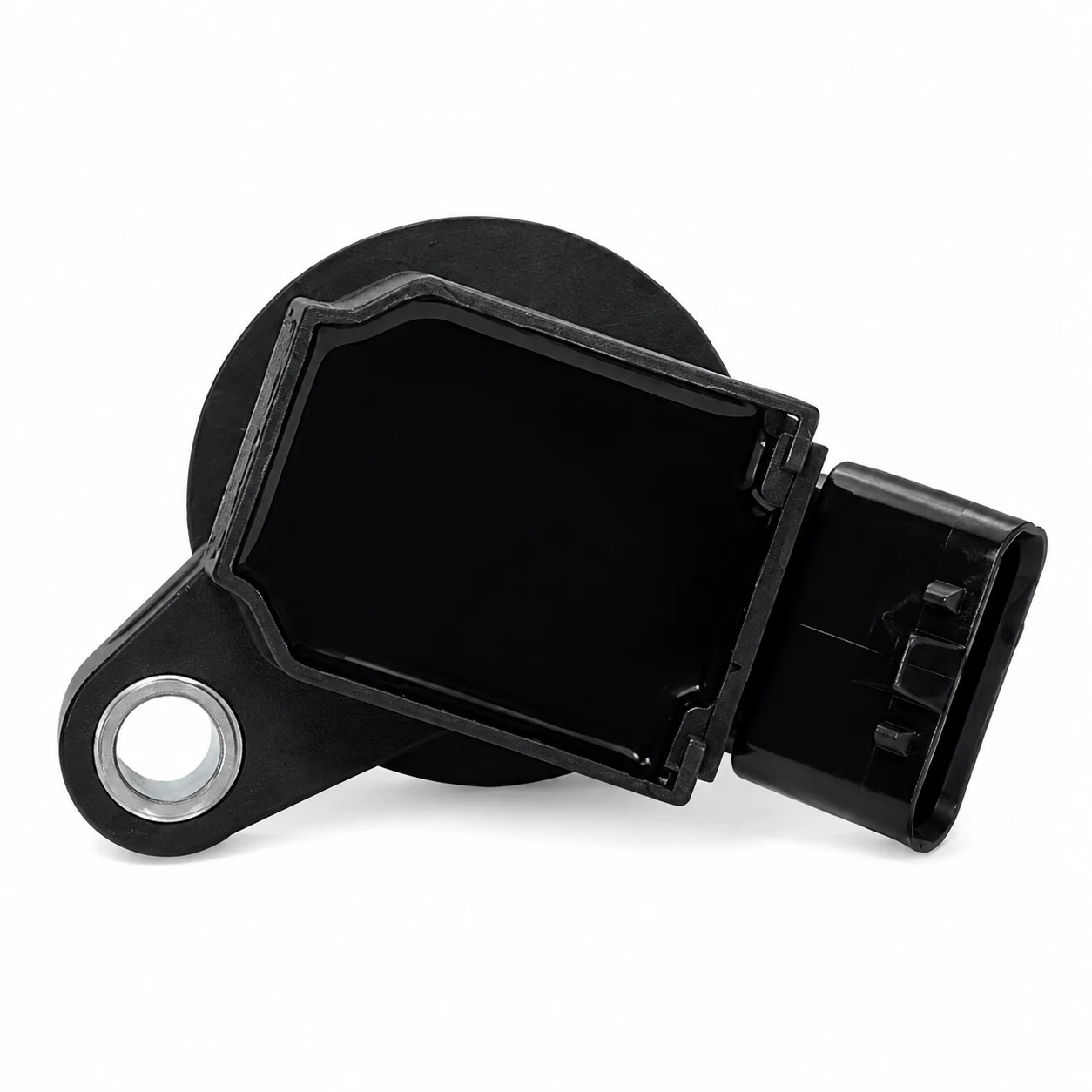

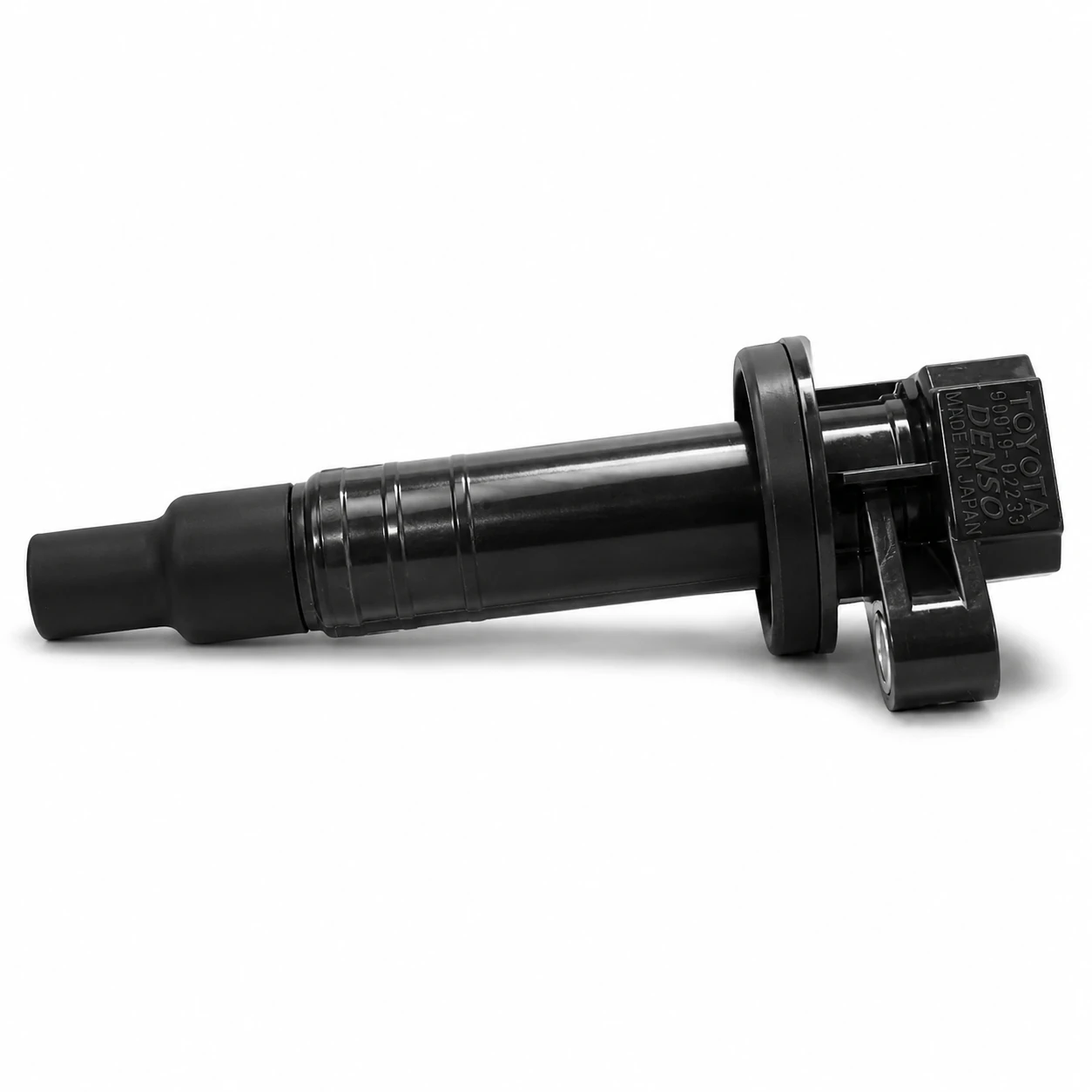

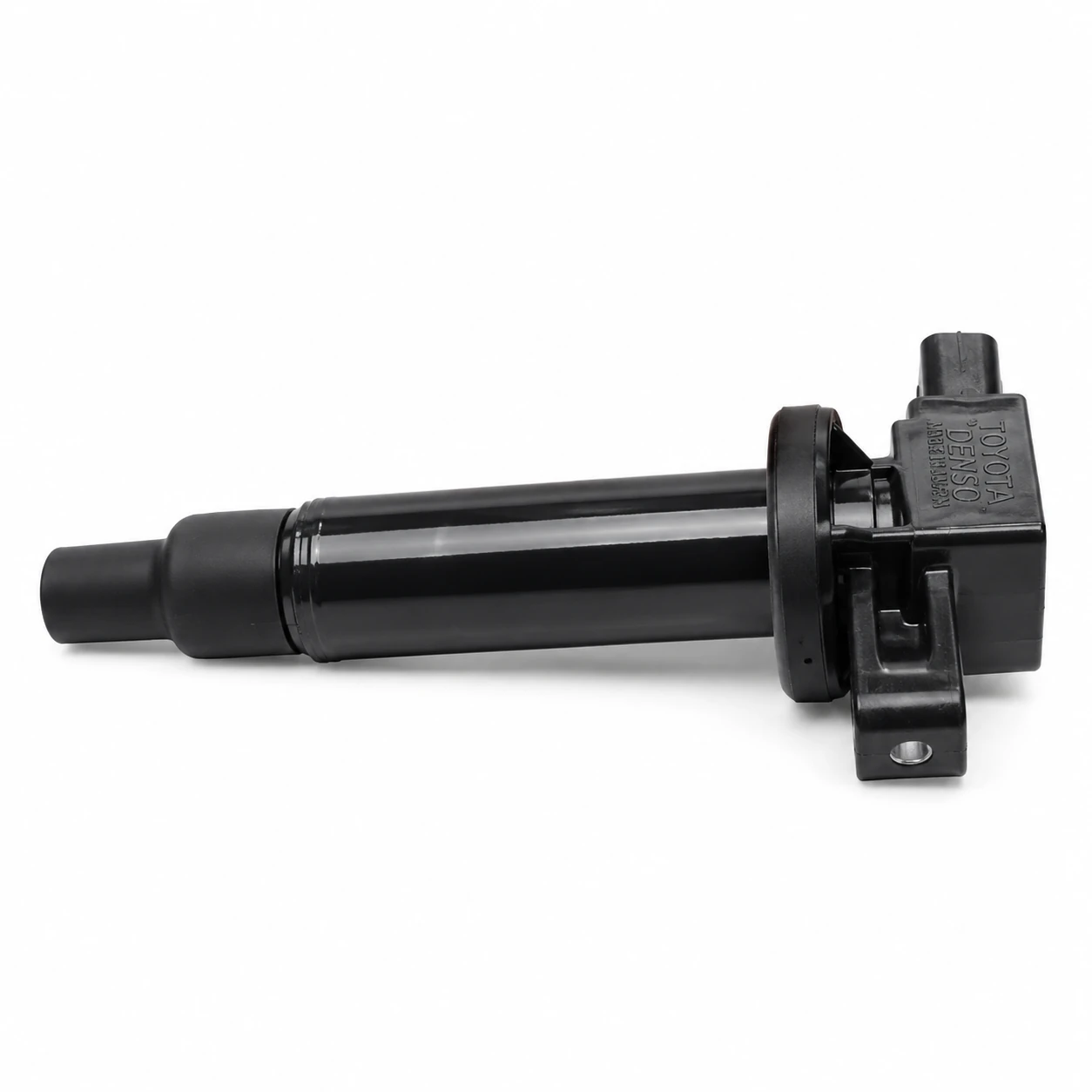

کویل | کوئل مناسب تویوتا سلیکا، کرولا، یاریس , chr با کد فنی 90919-۰۲۲۳۹
موتور مناسب
1ZZ-FE، 3ZZ-FE، 4ZZ-FE، 1KR-FE
تویوتا کورولا (Corolla) - نسل E110/E120
1999 -2005- 2007
یاریس YARIS
2005 - 2011
پریوس PRIUS
2005 - 2017
سی اچ آر CHR
2018 به بعد
تحلیل فنی کوئل احتراق تویوتا (Ignition Coil) - پارت نامبر 90919-02239
کیفیت: طرح اصلی (Aftermarket / High-Copy)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام محصول | کوئل احتراق / کوئل جرقهزنی (Ignition Coil) |
| شماره فنی اصلی (OEM) | 90919-02239 |
| کدهای جایگزین و بروزرسانی شده | 90919-02262, 90919-A2002, 90919-C2006 (این کدها مدلهای جدیدتر و جایگزین هستند) |
| خودروهای سازگار | طیف بسیار گستردهای از خودروهای تویوتا و لکسوس، خصوصاً مدلهای مجهز به موتورهای سری GR (V6)، AZ (4-Cyl) و UR (V8). <br> مثالها: تویوتا کمری (V6)، آریون، پرادو (V6)، لندکروز (V6)، افجی کروزر، هایلندر، راوفور (V6) / لکسوس ES350, RX350, IS300, GS300 |
| نوع کوئل | مدادی / استیکی (Pencil/Stick Coil) - از نوع Coil-on-Plug (COP) |
| برند / کیفیت | طرح اصلی (Aftermarket) با گریدهای کیفیتی متنوع |
| کشور سازنده | چین، تایوان و… (بسته به برند تولیدکننده) |
۲ | توضیح محصول
کوئل احتراق 90919-02239 یک مبدل ولتاژ بسیار کارآمد است که ولتاژ پایین 121212 ولت سیستم برق خودرو را به ولتاژی بالغ بر دهها هزار ولت افزایش میدهد. این ولتاژ بالا برای ایجاد جرقهای قدرتمند در الکترودهای شمع و شروع فرآیند احتراق در موتورهای مدرن ضروری است. این قطعه با طراحی COP (Coil-on-Plug)، مستقیماً بر روی هر شمع قرار گرفته و نیاز به وایر شمع را حذف میکند. این امر باعث کاهش اتلاف انرژی، افزایش دقت زمانبندی جرقه و بهبود کلی عملکرد موتور میشود. خرابی این قطعه، به ویژه در موتورهای شش و هشت سیلندر، منجر به احتراق ناقص (Misfire)، لرزش شدید موتور، کاهش قابل توجه قدرت، افزایش مصرف سوخت و روشن شدن چراغ چک میشود.
۳ | مشخصات فنی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| ولتاژ ورودی | 121212 ولت DC (برق خودرو) |
| ولتاژ خروجی | 25,00025,00025,000 تا 45,00045,00045,000 ولت (تقریبی) |
| نوع کانکتور (سوکت) | ۴ پین (4-Pin) استاندارد تویوتا (معمولاً با رنگ خاکستری) |
| مقاومت اولیه (Primary) | 0.50.50.5 تا 1.51.51.5 اهم (معمولاً) |
| مقاومت ثانویه (Secondary) | 999 تا 161616 کیلواهم (معمولاً) |
| جنس بدنه | پلیمر و رزین اپوکسی، مقاوم در برابر حرارت و لرزش موتور |
| جنس وایر (Boot) | سیلیکون (Silicone) با کیفیت بالا برای عایقبندی کامل و جلوگیری از نشت ولتاژ |
۴ | مزایا
- احتراق قدرتمند: تامین جرقه قوی و پایدار، باعث احتراق کامل سوخت و افزایش راندمان موتور میگردد.
- بهبود مصرف سوخت: عملکرد صحیح این قطعه از احتراق ناقص و هدررفت سوخت جلوگیری میکند.
- نصب آسان (Direct Fit): طراحی دقیقاً مطابق با نمونه اصلی، نصب سریع و بدون دردسر را تضمین میکند.
- ارزش خرید بالا: قطعات افترمارکت باکیفیت، جایگزینی اقتصادی و قابل اطمینان برای قطعه گرانقیمت اصلی هستند.
- سازگاری گسترده: قابلیت استفاده در تعداد بسیار زیادی از مدلهای محبوب تویوتا و لکسوس.
۵ | محتویات بستهبندی
- یک (۱) عدد کوئل احتراق به شماره فنی
90919-02239 - بستهبندی کارتنی محافظ
۶ | کدهای مرجع و جایگزین (Reference & Cross-Reference)
- جایگزین مستقیم برای:
90919-02239 - کدهای بروزرسانی شده تویوتا:
90919-02262,90919-A2002,90919-A2004,90919-A2007,90919-C2006 - کدهای معادل در برندهای معتبر:
- Denso:
673-1303 - NGK:
48912/U5052 - Delphi:
GN10309 - Standard (SMP):
UF487
۷ | دستورالعمل نصب و نکات فنی
- ایمنی: ابتدا بست منفی باتری را جدا کنید.
- دسترسی: قاب پلاستیکی روی موتور را باز کنید.
- نکته بسیار مهم برای موتورهای V6: برای دسترسی به کوئلهای ردیف عقب (نزدیک به اتاق)، معمولاً نیاز به باز کردن منیفولد ورودی هوا (Intake Plenum) است. این کار نیازمند دقت و ابزار مناسب است.
- جداسازی:
- سوکت برق متصل به کوئل معیوب را با فشردن ضامن آن آزاد کنید.
- پیچ نگهدارنده کوئل (معمولاً با آچار ۱۰) را باز کنید.
- کوئل را با کمی چرخش به آرامی و به صورت مستقیم به سمت بالا بکشید تا از روی شمع خارج شود.
- نصب کوئل جدید:
- نکته فنی: مقدار بسیار کمی گریس دیالکتریک (Dielectric
