اسپیرال فرمان تویوتا کمری گرند 06-2005
Clock spring Camry 2006
0
شناسه کالا 45200-33060
توضیحات

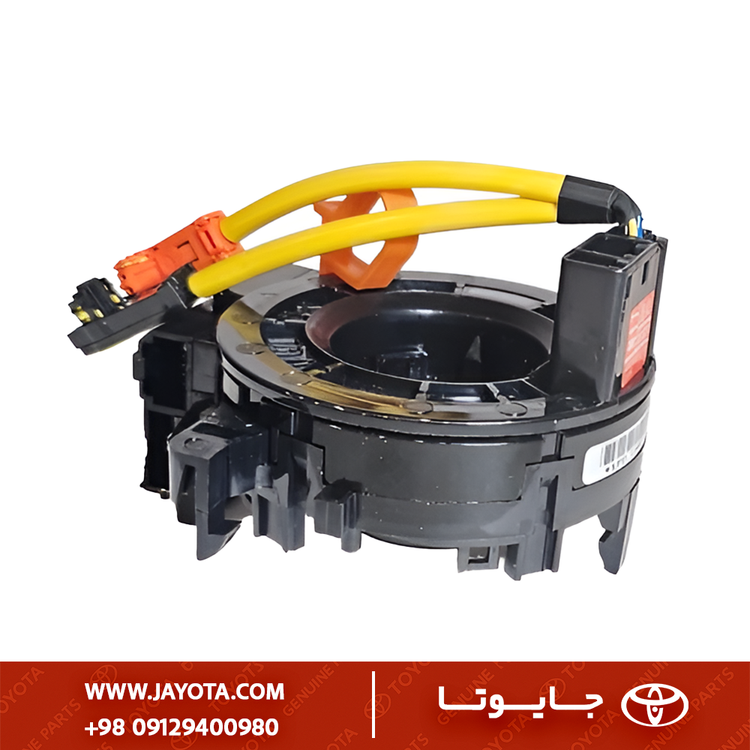

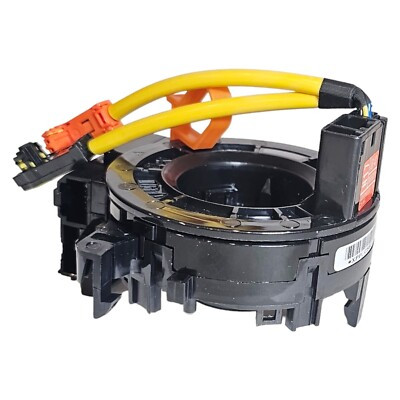

اسپیرال فرمان تویوتا کمری 2006 — Toyota Camry Steering Clock Spring 2006
توضیحات کلی (General Overview)
اسپیرال فرمان یا Clock Spring / Spiral Cable Assembly قطعهای الکتریکی‑مکانیکی در زیر غربیلک فرمان است که اتصال الکتریکی ایمن بین کلیدهای روی فرمان (نظیر Airbag، Horn، Cruise Control و Audio Switch) و سیستم اصلی خودرو را در حالیکه فرمان در حال چرخش است حفظ میکند.
نسخهی ارائهشده توسط جایوتا ویژهی Toyota Camry XV40 (مدل 2006 تا 2011) است و به لحاظ ابعاد، کانکتور و تعداد پینها، کاملاً با نسخه اصلی OEM No. 84306‑06140 / 84306‑06210 سازگار میباشد.
مشخصات فنی (Technical Specifications)
| ویژگی | مقدار / توضیحات |
|---|---|
| خودروهای سازگار (Compatibility) | Toyota Camry XV40 (2006 – 2011) / Aurion 2006 – 2011 |
| شمارههای مرجع (OEM Ref. No.) | 84306‑06140 / 84306‑06210 / 84306‑0E010 |
| نوع کانکتور (Connector Type) | Dual Plug Type (1 Yellow – Airbag, 1 Grey – Control Functions) |
| تعداد پینها (Pin Count) | 4 + 2 پین (طبق نسخه OEM 8619 Type B) |
| جنس بدنه (Material) | نایلون پلیآمید 66 با فیبر شیشه (GF15) مقاوم در دمای 120 °C |
| وضعیت سنسور زاویه فرمان (Steering Angle Sensor) | نسخه بدون سنسور داخلی / مناسب برای مدل های قبل از VSC Integration |
| کشور تأمین (Origin) | تایوان / O.E.M Specification Manufacturer |
| استاندارد کیفیت (Quality Standard) | ISO 9001 : 2015 / TS 16949 : 2016 |
| بستهبندی (Packaging) | جعبه کارتی جایوتا با هولوگرام اصالت QR قابل رهگیری |
ساختار و عملکرد (Structure & Function)
در ونچر الکتریکی اسپیرال، فلت کابل آرایش یافتهای از نوار مسطح (Copper Conductor Ribbon) داخل محفظهای دایرهای قرار دارد که با چرخش فرمان، باز و جمع میشود بدون قطع شدن مدار.
در خودروهای Camry XV40، این اتصال وظایف زیر را پشتیبانی میکند:
- مدار کیسه هوا (Driver Airbag Signal)
- بیزر / بوق (Horn Switch)
- کنترل رادیو و Audio Switches
- کنترل سرعت (Cruise Control)
نکات فنی در نصب (Installation Notes)
- قبل از باز کردن، پایانه منفی باتری را حداقل به مدت 10 دقیقه قطع کنید تا سیستم Airbag کاملاً غیرفعال شود.
- در حین نصب، مطمئن شوید اسپیرال در وضعیت مرکز (Neutral Position) قرار دارد — معمولاً ۲٫۵ دور در هر طرف چرخش.
- هرگز پس از جدا کردن، اسپیرال را به تنهایی نچرخانید؛ در غیر این صورت فلت کابل داخلی پاره میشود.
- پس از نصب، با دستگاه Diagnostics (Techstream یا Launch X431) عیبیابی سیستم Airbag را بررسی کنید.
مقایسه نسخه JAYOTA با نمونههای بازاری
| ویژگی | نمونههای بازاری چینی | نسخه JAYOTA (OEM Spec Taiwan) |
|---|---|---|
| دقت پینآوت | غیراستاندارد / اتصال ناپایدار | مطابقت کامل با پینآوت 84306‑06140 |
| مواد بدنه | POM بازیافتی | PA66 + GF15 Heat Resistant |
| دوام الکتریکی | ۵۰ هزار چرخه | > 100 هزار چرخه تایید شده در QC Test |
| مقاومت حرارتی | تا ۸۰ °C | تا 120 °C عملیاتی |
| تست ایمنی Airbag | فاقد تست | تست PASS در 0.5 Ω Resistance Loop |
جمعبندی (B2B Summary)
اسپیرال فرمان JAYOTA برای Camry 2006–2011 (XV40)
یک جایگزین تکنیکی مطابق OEM، با هدایت پایدار، عمر الکتریکی طولانی و کیفیت تولید تایوانی تحت استاندارد TS 16949 است.
مناسب برای واردکنندگان، نمایندگیهای B2B و بازار تعمیرات (Electrical Replacement Category).
